Multiplikation P-Block und I-Block


Robkk

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.02.2012, 21:45     Titel: Multiplikation P-Block und I-Block
  Antworten mit Zitat
Hallo...

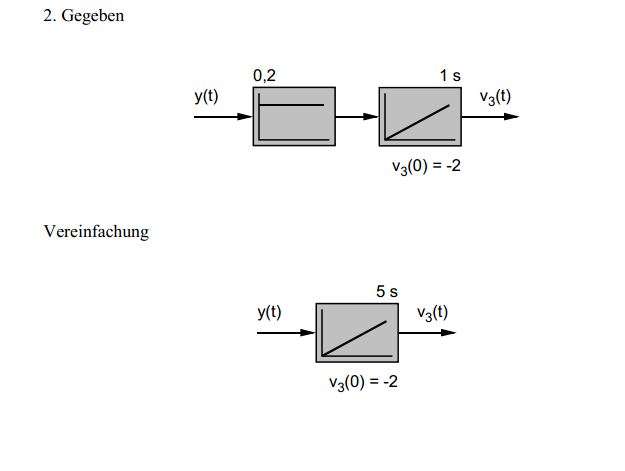

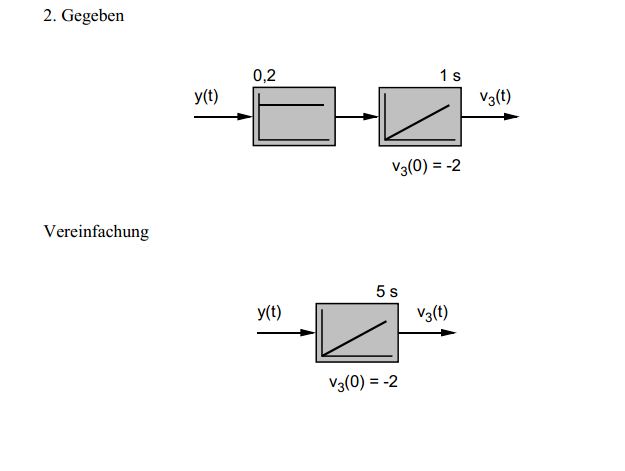

ich stehe vor folgendem Problem...siehe angehängte Skizze...

wieso kann man das so vereinfachen?

Sollte der neue vereinfachte Block nicht einen Kp von 0,2 und Ki von 1s haben? Wie fließt der startwert von -2 ein?

Für Tipps bin ich dankbar...

RT Frage.JPG
 Beschreibung:

Download
 Dateiname:  RT Frage.JPG
 Dateigröße:  22.34 KB
 Heruntergeladen:  813 mal
RT Frage.JPG
 Beschreibung:
Skizze

Download
 Dateiname:  RT Frage.JPG
 Dateigröße:  22.34 KB
 Heruntergeladen:  764 mal


Gradl_Christoph
Forum-Anfänger

Forum-Anfänger

Beiträge: 31
Anmeldedatum: 19.09.11
Wohnort: Pregarten
Version: ---
     Beitrag Verfasst am: 01.03.2012, 22:42     Titel:
  Antworten mit Zitat
Hallo,
kommt drauf an wie du den ki genau definierst -> oder das Programm diesen definiert.

Hallo,
am besten siehst du es so:

<br /> y1 = k_p y <br />

<br /> v = \int_0^t \! \frac{1}{k_i} y1 \, dt = \int_0^t \! \frac{1}{k_i} k_p y \, dt <br />

ki und kp kann man wie man sieht beliebig aufteilen bzw. zusammenfassen!

FG,
Christoph
