ich möchte ein Muscheldiagramm erstellen, dazu habe ich in Excel eine Tabelle erstellt mit Drehzahl, Leistung und spezifischen Verbrauch. Eine Volllastkennlinie mit Leistung über die Drehzahl zu erstellen ist einfach, aber wie bekomme ich die Verbrauchskennlinien unter der Kurve?
Die Messdaten des Verbrauches, habe ich von Hand aufgenommen. D.H. ich habe bei 25kW und 600 U/min angefangen zu messen, dann bei 650 U/min usw. bis zur Maximaldrehzahl. Das selbe Spiel bei 30kW bis hoch zur Maximalleistung. So habe ich ca. 70 Messpunkte unter der Kurve die ich in Matlab einspeißen will. Wie bekomme ich das hin?
P.S. Ich bin blutiger Anfänger in Matlab und danke für jede Hilfe
eine Forensuche bei gomatlab nach "Muscheldiagramme" liefert 11 Ergebnisse.
Bitte schaue dir doch mal das durch. Wenn dabei spezielle Fragen auftreten, kannst du gerne Bescheid geben.
die habe ich auch schon gesehen und probiert anzuwenden, jedoch sind die alle schon an einem weiteren Punkt wie ich. Sie wissen schon wie man richtig mit griddata und meshgrid etc. umgeht, doch für mich ist programmieren ein Buch mit 7 Siegeln.
Wie schon gesagt ich BIN wirklich Anfänger in Matlab und bräuchte eine Schritt für Schritt Anleitung.

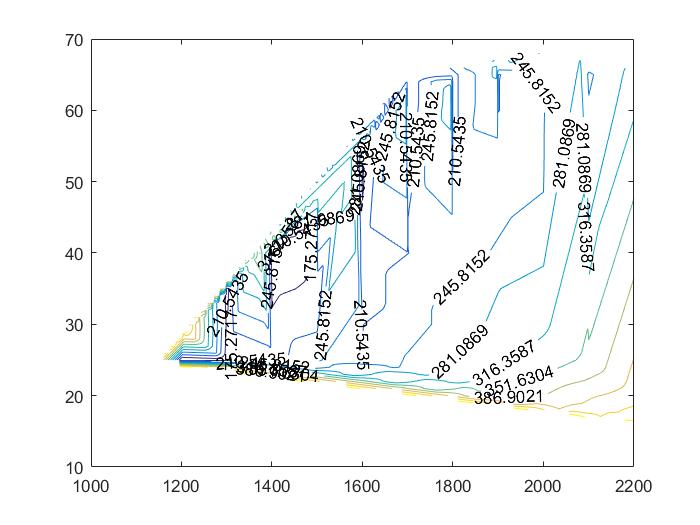

Die Vektoren Motordrehzahl, Leistung und Gerundeter Verbrauch sind aus Excel importiert. Den Verbrauch habe ich auf ganze 10er Schritte gerundet, heißt 214,4456 g/kWh wird zu 210 g/kWh. Jedoch werden diese Werte im Diagramm nicht genommen, sondern es sind wieder so "Krumme" Werte bis in die Dezimalstellen (Siehe Anhang).
Wie schaffe ich das Matlab rundet bzw. die gerundeten Werte nimmt?
Ferner möchte ich noch die oberste Kurve, also die Volllastkennlinie, anzeigen.
statt der Anzahl der contour-Levels (10) kannst du auch einen selbstgewählten Vektor von contour-Levels übergeben, z.B. 150:50:400.
