Nachbau Regelkreis und Identifikation Sprungantwort |
|
| AdamLatte |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 16.01.17
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 16.01.2017, 11:02
Titel: Nachbau Regelkreis und Identifikation Sprungantwort
|
 |
| |
 |
 |
Hallo zusammen,
ich bin gerade dabei einen Regelkreis aus einer Klimaanlage in Simulink nachzubauen und versuche hier meine gegebene Sprungantwort zu simulieren.
Ich habe eine Messdatenaufzeichnung aus Taupunkt und Stellsignal eines Befeuchters. Hier kann ich doch grafisch meine Übertragungsfunktion meiner Regelstrecke bestimmen (PT2), dies habe ich zumindest versucht. Die Software dieser Klimaanlage liegt mir ebenfalls vor und den PID-Regler kann ich ja wie im Programm in Simulink parametrieren. Verknüpfe ich nun mein Modell (Sollwert, PID-Regler, Regelstrecke in Form meiner bestimmten Übertragungsfunktion und Rückführung) so kommt zwar auch eine PT2-Strecke heraus, jedoch bei Weitem anders als meine Aufzeichnung. Ich habe hier zudem versucht eine Totzeit einzubauen, da ich diese ja ebenfalls aus der Aufzeichnung sehen kann. Mache ich einen Denkfehler oder kann mir evtl. jemand helfen?
Mein Ziel ist es anhand dieser Simulation zu zeigen, dass der Regler falsch parametriert ist und wie er evtl. besser parametriert werden kann.
Anhang:
-Trend
-Simulink Modell
-Simulink Scope
Vielen Dank im Voraus!
AdamLatte
| Beschreibung: |
|
Download |
| Dateiname: |

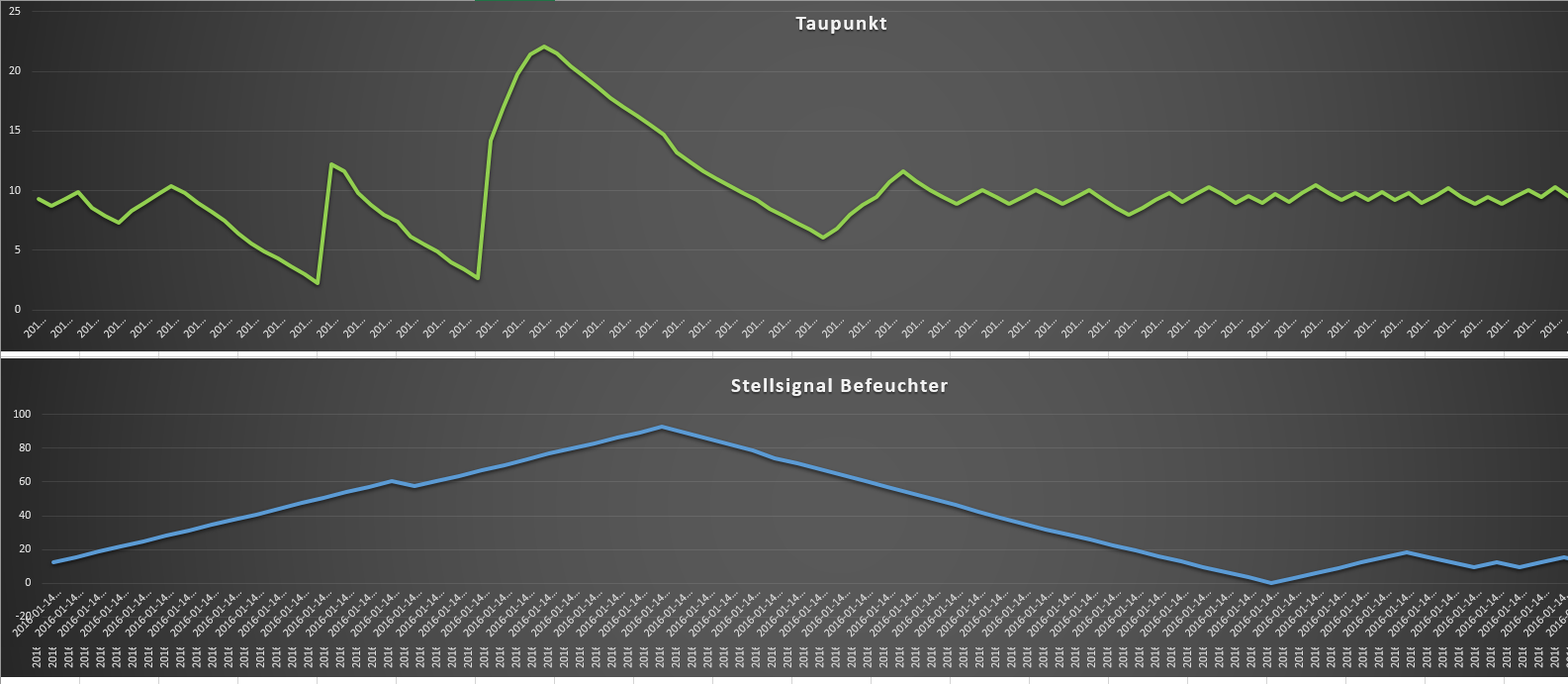

Trend.png |
| Dateigröße: |
297.02 KB |
| Heruntergeladen: |
437 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

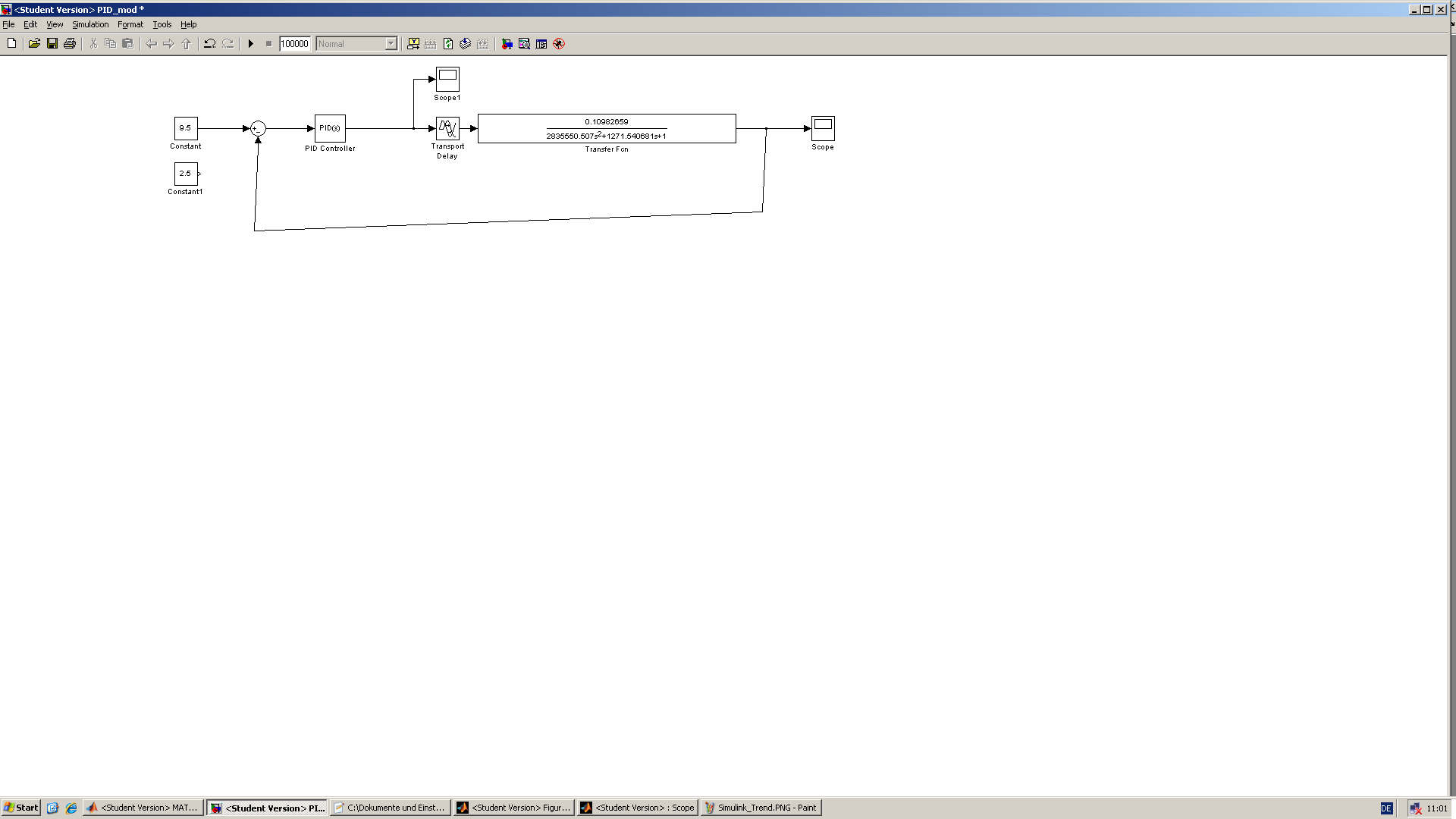

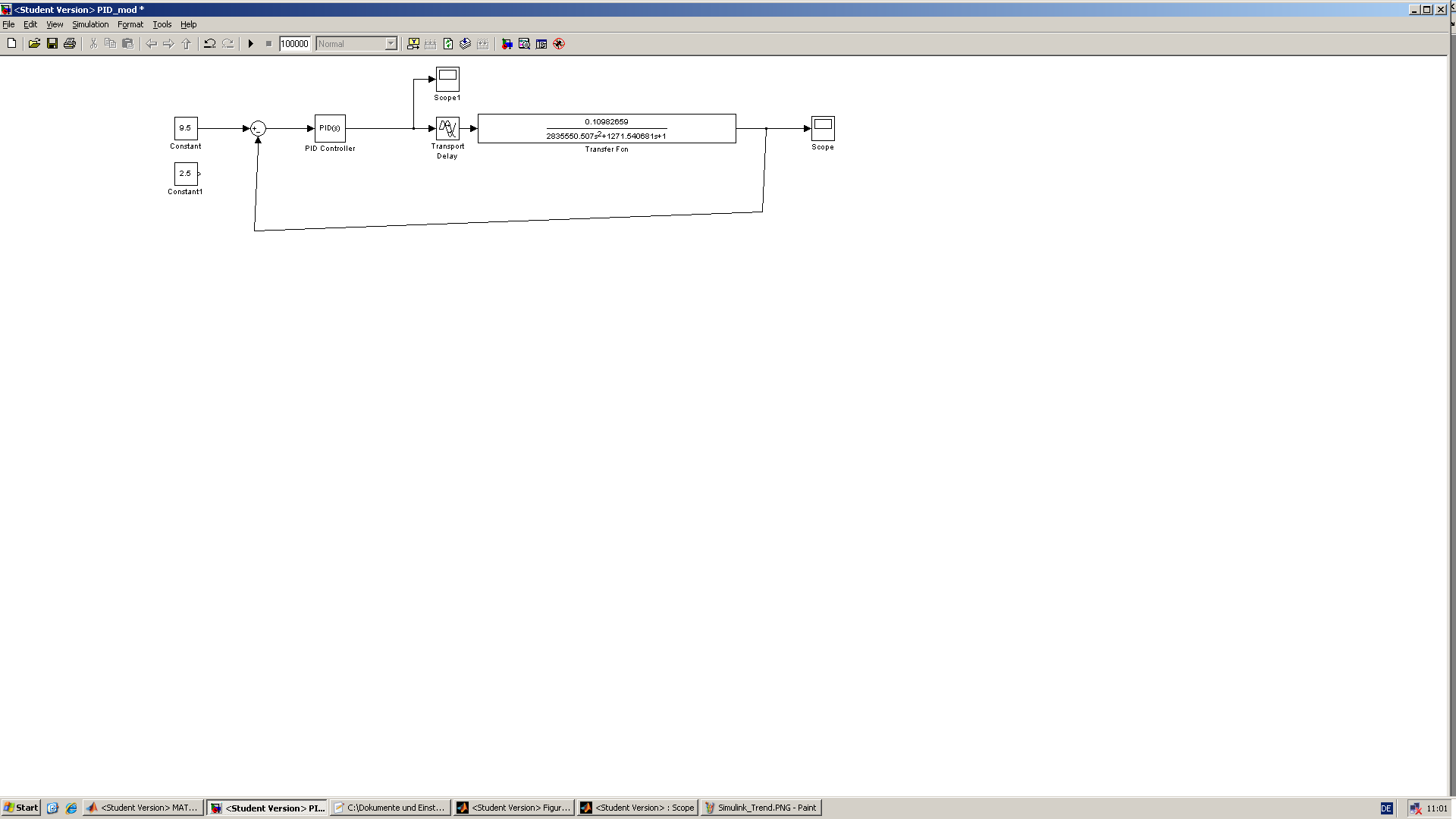

Simulink_Modell.PNG |
| Dateigröße: |
53.21 KB |
| Heruntergeladen: |
422 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

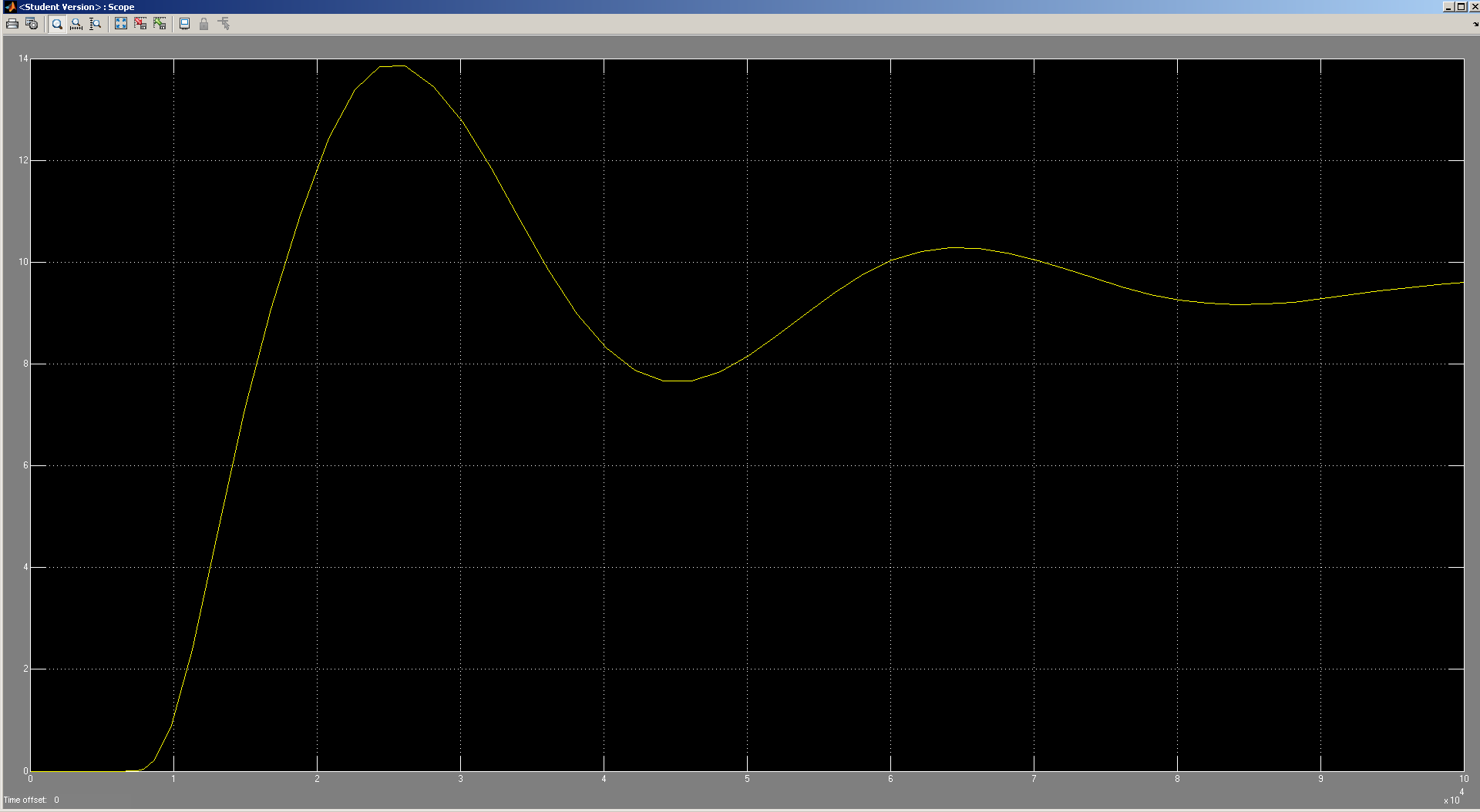

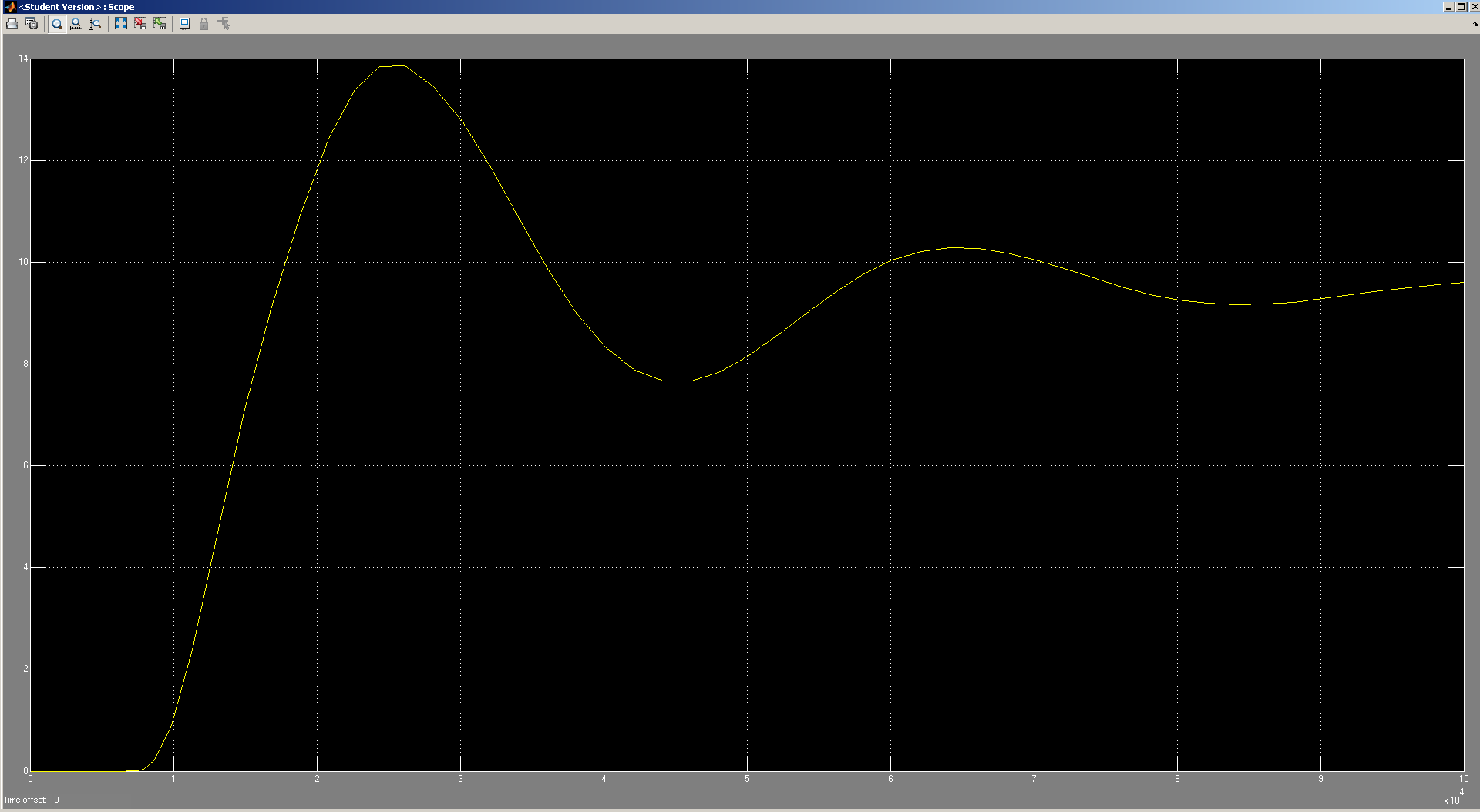

Simulink_Trend.PNG |
| Dateigröße: |
55.03 KB |
| Heruntergeladen: |
426 mal |
|
|
|
|
|
|
|
|
|
