Negative x-Achse im positiven plotten


Mark@Matlab
Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 16.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 14:51     Titel: Negative x-Achse im positiven plotten
  Antworten mit Zitat
Hallo zusammen,

ich brauche einmal die Hilfe von euch Profis Smile

Ich habe einen relativ großen Datensatz eines Spannungsverlaufs einer Batterie, den ich gerne geplottet haben möchte. Das Plotten der Daten ist soweit erst einmal kein Problem, siehe Anhang 1 Smile

Nun möchte ich aber zur Visualisierung alle negativen x-Werte um einen gewissen Verschiebefaktor nach rechts bewegen, damit ich die Ladekurven übereinander legen kann.

Also quasi möchte ich alle Werte entlang der x-Achse um das x-Maximum nach rechts verschieben, ohne die y-Werte zu verändern (Anhang 2)

Hat jemand von euch eine gloreiche Idee, wie ich das anstellen könnte?

Liebe Grüße,
Mark@Matlab

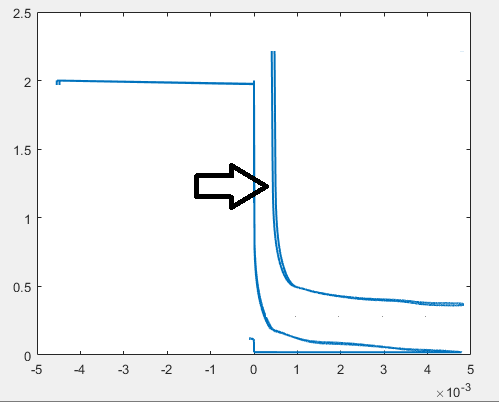

Matlab 2.png
 Beschreibung:

Download
 Dateiname:  Matlab 2.png
 Dateigröße:  9.8 KB
 Heruntergeladen:  396 mal

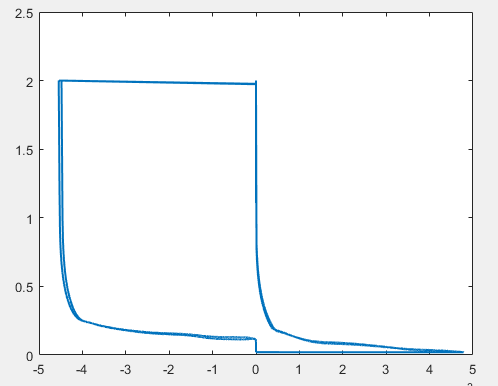

Matlab 1.PNG
 Beschreibung:

Download
 Dateiname:  Matlab 1.PNG
 Dateigröße:  8.57 KB
 Heruntergeladen:  399 mal
Private Nachricht senden Benutzer-Profile anzeigen


ro_mat
Forum-Century

Forum-Century

Beiträge: 158
Anmeldedatum: 20.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 14:53     Titel:
  Antworten mit Zitat
Hallo,

Code:

x = max(x)+x;



Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Mark@Matlab
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 16.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 14:57     Titel:
  Antworten mit Zitat
Damit würde ich ja den ganzen Graphen um das Maximum verschieben, ich möchte aber nur alle negativen Werte verschieben...

Trotzdem danke schon einmal Smile

Vllt noch einmal zur Verdeutlichung ein Beispiel:

Code:

vek = [ -5 -4 -3 -2 -1 0 1 2 3 4 5]
y = [ 3 4 5 6 7 8 9 0 1 2 3]



Jetzt würde ich gerne die Werte von -5 bis 0 um 5 nach rechts verschieben, aber die Reihenfolge der zugeordneten y-Werte natürlich nicht verändern!

Also wirklich "nur" den Graphen in der negativen x-Achse um 5 in die positive x-Achse verschieben...

Liebe Grüße
Private Nachricht senden Benutzer-Profile anzeigen

ro_mat
Forum-Century

Forum-Century

Beiträge: 158
Anmeldedatum: 20.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 15:03     Titel:
  Antworten mit Zitat
Code:

x_ges = [x(x<0) + Verschiebung x(x>0)]

Private Nachricht senden Benutzer-Profile anzeigen

Mark@Matlab
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 16.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 15:16     Titel:
  Antworten mit Zitat
Code:

vek = [ -5 -4 -3 -2 -1 0 1 2 3 4 5]
y = [ 3 4 5 6 7 8 9 0 1 2 3]

figure
plot(vek, y)
vek_ges = [vek(vek<=0) + 5, vek(vek>0)]
figure
plot(vek_ges, y)


Soweit so gut und fast richtig, nur der verbindet bei der Verschiebung noch die letzten Punkte und verschlampt so den Wert bei 0...

Danke für die Hilfe schon einmal Smile
Private Nachricht senden Benutzer-Profile anzeigen

Mark@Matlab
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 16.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.07.2016, 21:02     Titel:
  Antworten mit Zitat
Also ich habe das Problem bis dato noch nicht lösen können, wäre um weitere Hilfe dankbar Wink

Grüße!
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 12.07.2016, 21:31     Titel:
  Antworten mit Zitat
Hallo,

die Kurve zu trennen wäre wohl zu naheliegend?

Code:
figure
vek1 = vek(vek<=0) + 5;
y1 = y(vek<=0);
plot(vek1, y1)
hold on
vek2 = vek(vek>0);
y2 = y(vek>0);
plot(vek2, y2)


Grüße,
Harald

P.S.: bitte 24 Stunden Geduld mit dem Pushen haben.
Private Nachricht senden Benutzer-Profile anzeigen

Mark@Matlab
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 16.10.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.07.2016, 09:19     Titel:
  Antworten mit Zitat
Die offensichtlichsten Lösungen sind manchmal die am schwierigsten zu findenden...

Vielen Dank für eure Hilfe, das ist genau das, was ich haben wollte!!!

Liebe Grüße und einen schönen Mittwoch noch,

Mark@Matlab
