Verfasst am: 03.11.2009, 12:10 Titel: Niederwertigstes Bit eines Signals verrauschen

Hallo,

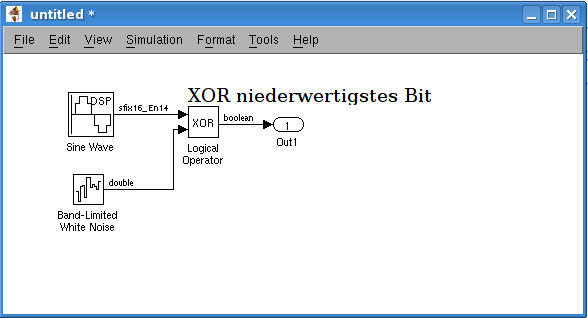

ich möchte gerne das niederwertigste Bit eines Sinus-Signals verrauschen (siehe angehängtes Bild). Kann mir jemand einen Tip geben, wie ich das am besten mache? Der Screenshot macht so natürlich keinen Sinn, aber ich hoffe man kann erkennen worauf ich hinaus will.

Das ganze Modell existiert auch als Variante mit Double-Datentypen. Für dieses Modell würde ich gerne das gleiche Rauschsignal verwenden, weil ich das Double- mit dem Fixpunkt-Modell vergleichen möchte.

Würde mich freuen, wenn mir da jemand eine Idee geben könnte.

Gruß,
Martin


Beschreibung:

Download

Dateiname:


Dateigröße:

10.7 KB

Heruntergeladen:

665 mal

MartinS

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 21.10.09

	Wohnort: ---

	Version: ---

Verfasst am: 05.11.2009, 10:58 Titel:

Das mit dem Verrauschen habe ich inzwischen hinbekommen, allerdings bin ich noch nicht ganz zufrieden.

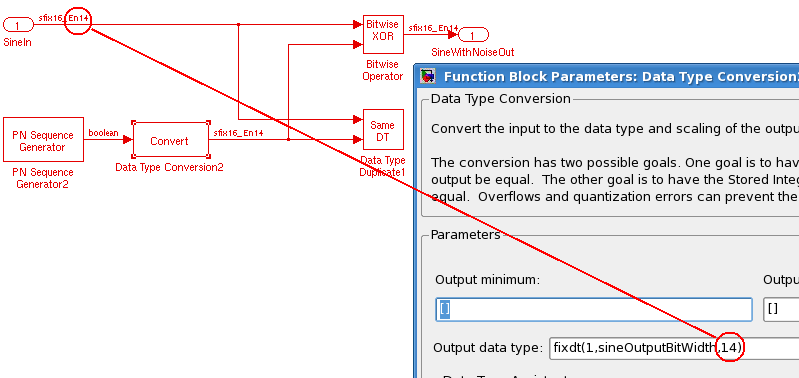

Ich benutze einen Pseudo-Zufallsgenerator und verrausche mit einem XOR das niederwertigste Bit. Wie man auf dem angehängten Screenshot sehen kann, benutze ich einen Data Type Conversion Block zum Umwandeln des Datentyps. Gibt es eine Möglichkeit den Ausgangsdatentyp des Konverters automatisch auf den Datentyp des SineIn-Signals einzustellen?

Gruß,
Martin


Beschreibung:

Download

Dateiname:


Dateigröße:

31.5 KB

Heruntergeladen:

664 mal

MartinS

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 21.10.09

	Wohnort: ---

	Version: ---

Verfasst am: 09.11.2009, 10:01 Titel:

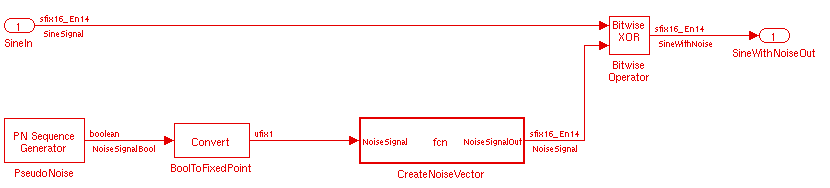

Also falls doch mal irgendwann jemand das gleiche Problem haben sollte, hier mal eine Lösung, wie man das Bit verrauschen kann. Die Lösung vom letzten Post verrauscht nicht das Niederwertigste Bit, sondern das Bit mit der Wertigkeit 2^0.

Hier ist der Embedded Matlab Code:

Code:

function NoiseSignalOut = fcn(NoiseSignal)
%#eml

NT = numerictype(1,16,14);
FM = hdlfimath;

InternalSignal = fi(0, NT, FM);
NoiseSignalOut = bitset(InternalSignal, 1, NoiseSignal);

Funktion ohne Link?
