Nyquist- aus Bode-Diagramm erstellen |
|
| dachico |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 12.03.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.03.2014, 13:21
Titel: Nyquist- aus Bode-Diagramm erstellen
|
 |
Moin zusammen,
ich habe mal eine Frage zu einem Problem,kann mir jemand helfen bei der Aufgabe hier , ich muss aus dem Bode diagramm die schnitttpunkte mit RE und IM achse rausfinden (aus bode diagramm) damit ich eine Ortskurwe zeigen kann .
ps : K = 4
Schonmal Dankeschön

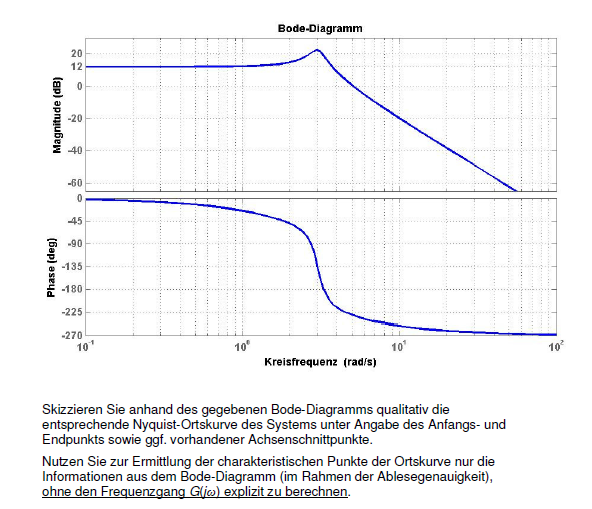

| Beschreibung: |
|
Download |
| Dateiname: |
aufgabe.PNG |
| Dateigröße: |
157 KB |
| Heruntergeladen: |
767 mal |
|
|
|
|
|
|
| Mmmartina |
Forum-Meister
|
|
Beiträge: 745
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: hier
|
|
|
|
Version: R2020a
|
|
|
|
|
|
|
Verfasst am: 14.03.2014, 09:56
Titel:
|
|
Was genau ist deine Frage?
Was hast du versucht?
Hast du dir das Bodediagramm geplottet (bodeplot)?
_________________
LG
Martina
"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
|
|
|
|
| Galtispuda |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 21.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.04.2014, 09:45
Titel:
|
|
|
Die Schnittpunkte der Nyquist-Ortskurve mit der reellen Achse erhält man aus dem Bode-Diagramm aus den Werten der Betragskennlinie, wo die Phasenkenlinie die 0° bzw. -180°-Linie schneidet (allgemein: k*180°), die Schnittpunkte mit der imaginären Achsen entsprechend wo die Phase k*90° beträgt, wobei k beliebig ganzzahlig ist.
|
|
|
|
|
|
|
