Verfasst am: 18.08.2013, 22:35 Titel: Oberfläche schließen

Hallo miteinander,

ich habe eine offene Oberfläche und würde die gerne schließen um anschließend mit dem Gaußschen Integralsatz das Volumen zu berechnen.

Im Anhang ist die besagte Oberfläche und anbei mein kleiner Codeschnipsel wie ich dazu komm.
matrix ist mehr oder weniger ein Graustufenbild.

Code:

figure;
m2 = matrix(1:50,1:50);
[height, width] = size(m2);
[X, Y] = meshgrid(1:width, 1:height);
tri = delaunay(X, Y);
trisurf(tri,X,Y,m2);

Funktion ohne Link?

Ich hab gerade keine Idee wie ich das am besten hinbekomme.

Falls es andere, elegantere, Lösungen zur Volumenbestimmung gibt freue ich mich über jeden Ansatz bzw. jeder Hilfe!

Edit:
Natürlich geht es mir dabei um das Volumen des "Kelches". Die "glatte" Fläche oberhalb kann natürlich auch vernachlässigt werden.
Zudem weiss ich, das diese Form immer oben offen ist geschlossen werden muss.

Ich habe auch eine Höhe, bei der ich eine Fläche über die ganze xy-Ebene aufziehen könnte. Gibt es dafür eventuell schon eine Matlabfunktion, bei der ich die geschlossene Fläche aus den beiden dann bekommen könnte?

Danke und beste Grüße,
schwappi

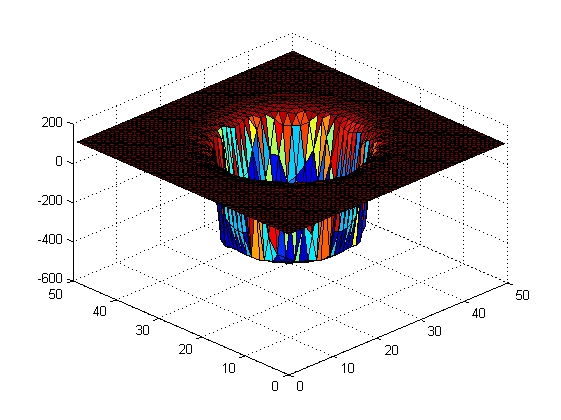

Beschreibung:

offene Oberfläche

Download

Dateiname:


Dateigröße:

16.94 KB

Heruntergeladen:

474 mal

schwappi

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 27.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 21.08.2013, 12:49 Titel:

Hi,
also ich bin ein bisschen weitergekommen...

Code:

m2 = matrix(1:50,1:50);
maxi = max(m2(:))+10;
m2(m2 >= (mean([hix, hiy])-abs(min(m2(:))))) = maxi;
m4 = zeros(size(m2));
m4(m2 ~= maxi) = mean([hix, hiy])-abs(min(m2(:)));
m4(m4 == 0) = NaN;
m2(m2 == maxi) = NaN;

[h2, w2] = size(m2);
[X2, Y2] = meshgrid(1:w2, 1:h2);
tri2 = delaunay(X2, Y2);
figure; trisurf(tri2 ,X2, Y2, m2);

[h4, w4] = size(m4);
[X4, Y4] = meshgrid(1:w4, 1:h4);
tri4 = delaunay(X4, Y4);
hold on; trisurf(tri4, X4, Y4, m4);

Funktion ohne Link?

Durch diesen Code komm ich zu einer Oberfläche unterhalb eines gewissen Wertes und einer Deckfläche.

Wie kann ich diese beiden Flächen jetzt am besten verknüpfen?
Also die Randpunkte sollen miteinander vernetzt werden.

Beste Grüße,
schwappi

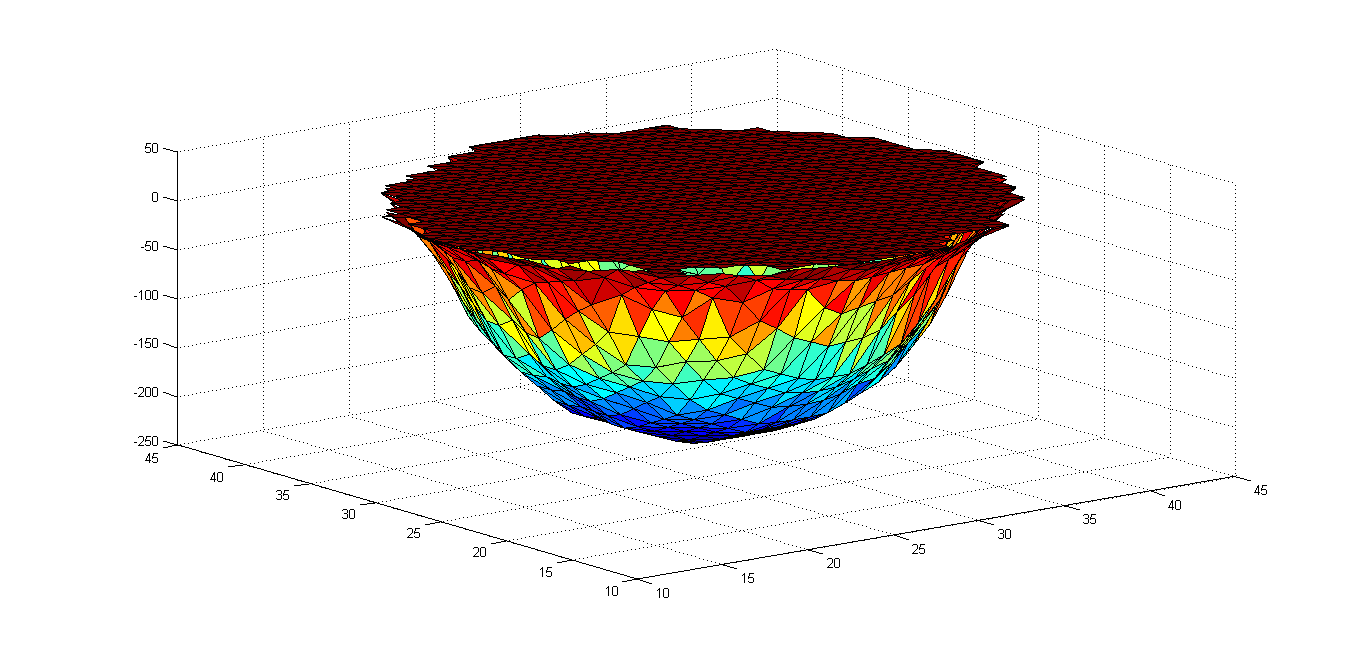

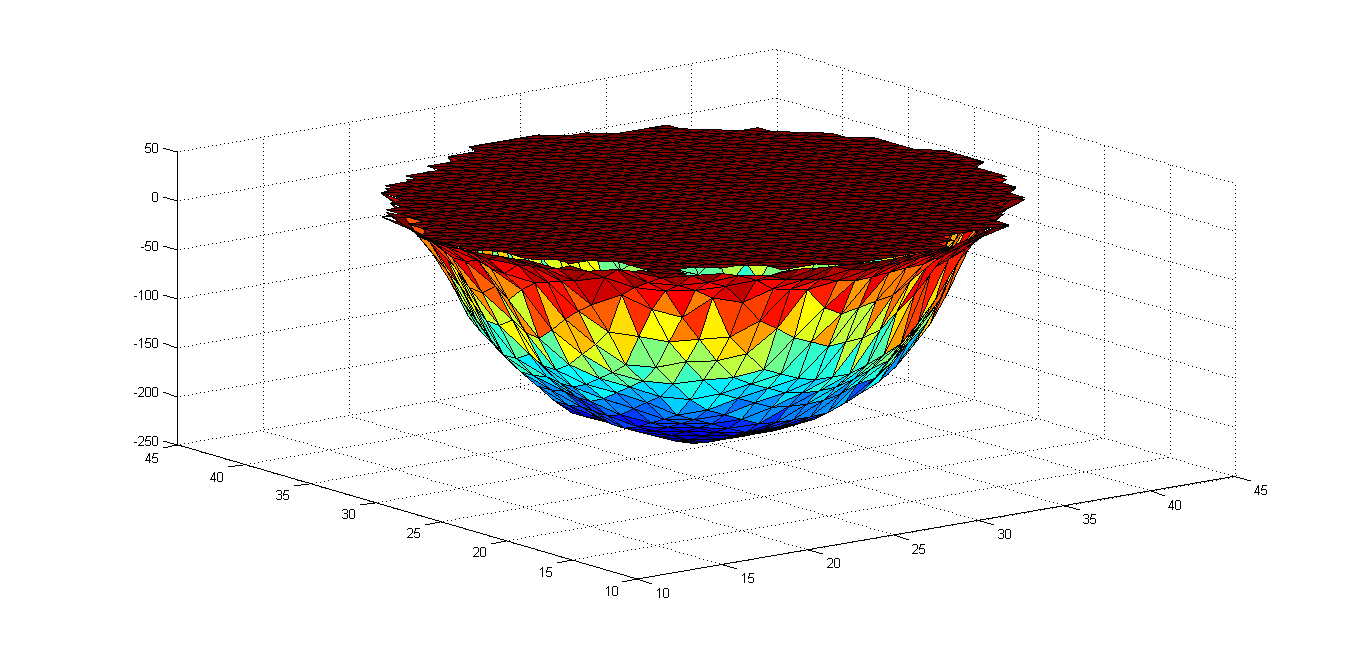

Beschreibung:

Flächen

Download

Dateiname:


Dateigröße:

46.52 KB

Heruntergeladen:

394 mal

Verschoben: 21.08.2013, 12:52 Uhr von denny
Von Programmierung nach Grafiken und Plots

schwappi

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 27.06.13

	Wohnort: ---

	Version: ---

Verfasst am: 22.08.2013, 18:29 Titel:

Ich hab es jetzt gelöst.

Falls jemand vielleicht mal dasselbe Problem hat:

Code:

m2 = m;
maxi = max(m2(:))+10;
m2(m >= hi) = maxi;
m2(m2 == maxi) = NaN;

[h, w] = size(m2);
[x, y] = meshgrid(1:w, 1:h);
points = [x(:), y(:), m2(:)];
points(any(isnan(points(:, 3)), 2), :) = [];
dt = DelaunayTri(points);
[tri, x2]= freeBoundary(dt);
trisurf(tri,x2(:,1),x2(:,2),x2(:,3), x2(:,3), ...
'EdgeAlpha', 1, 'FaceColor', 'interp');
set(gca, 'xticklabel', [], 'yticklabel', [], 'zticklabel', []);
colormap autumn;

Funktion ohne Link?

Wobei m der Matrixausschnitt ist und hi eine berechnete Höhe aber der ich alles darüber lösche.

Das ganze sieht dann so aus wie im Anhang.

Danke trotzdem, falls sich mal jemand ein paar Gedanken gemacht hat.

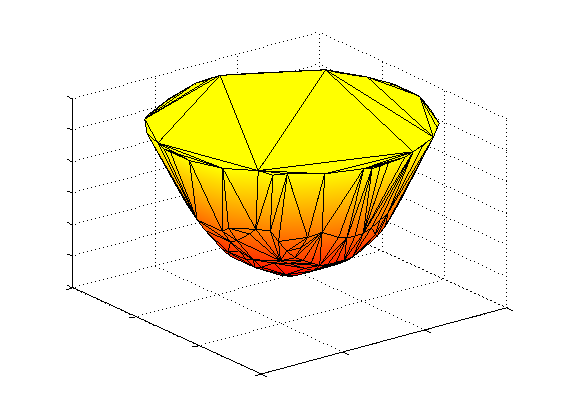

Beschreibung:

geschlossene Hüllfläche fürs Volumen

Download

Dateiname:


Dateigröße:

21.18 KB

Heruntergeladen:

443 mal
