Verfasst am: 30.04.2014, 10:52
Titel: Oberflächenmodell eines Rutschhanges erstellen
Hallo liebe Matlab-Gemeinde,

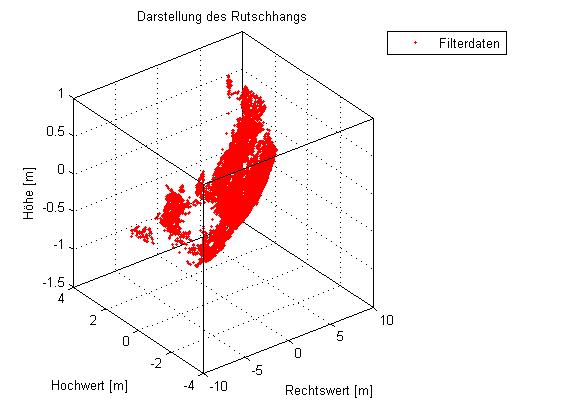

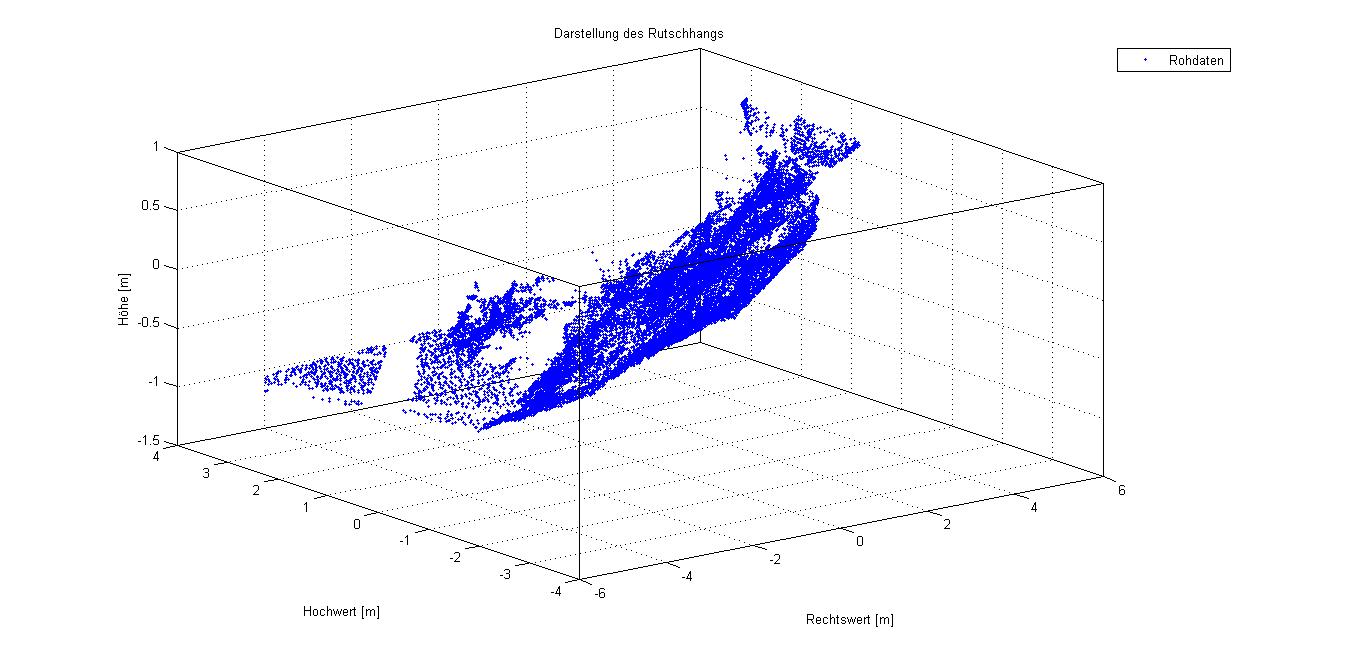

ich habe in den vergangenen Tagen schon viel in diesem Forum gelesen und auch schon zahlreiche nützliche Hilfestellungen erhalten. Jetzt stehe ich allerdings vor einem Problem, bei dem ich nicht mehr wirklich weiterkomme. Ich habe 3D-Koordinaten eines Rutschhanges in Österreich erfasst (unregelmäßiges Raster) (siehe Rutschhang.jpg). Aus diesen Daten habe ich Ausreißer eliminiert (Vergleich der räumlichen Abstände zwischen benachbarten Punkten) (siehe Rutschhang2.jpg). Diese Daten stellen bei mir eine (12106x3)-Matrix dar (Bezeichnung = dataF). Anhand dieser soll nun ein regelmäßiges Raster erstellt werden. Dazu habe ich den folgenden Code verwendet:
Code:
F = TriScatteredInterp(dataF(:,1),dataF(:,2),dataF(:,3));
[qx,qy] = meshgrid(xi,yi);
qz = F(qx,qy);
meshc(qx,qy,qz);

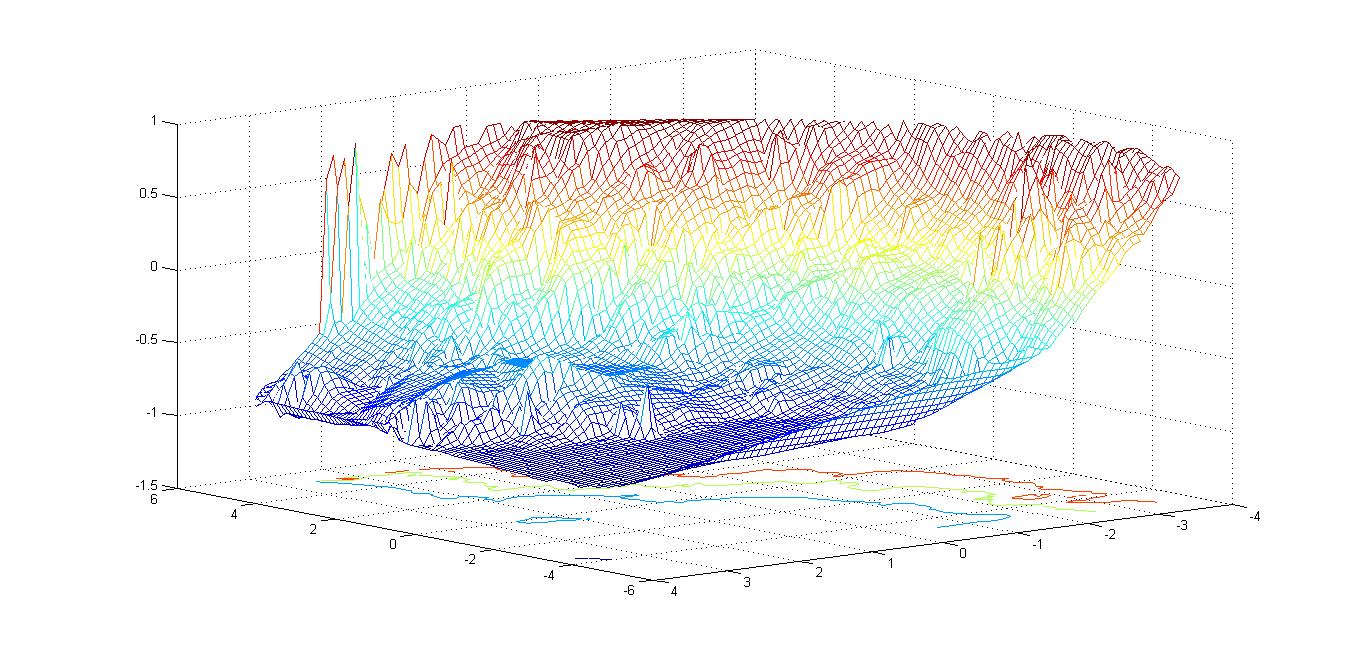

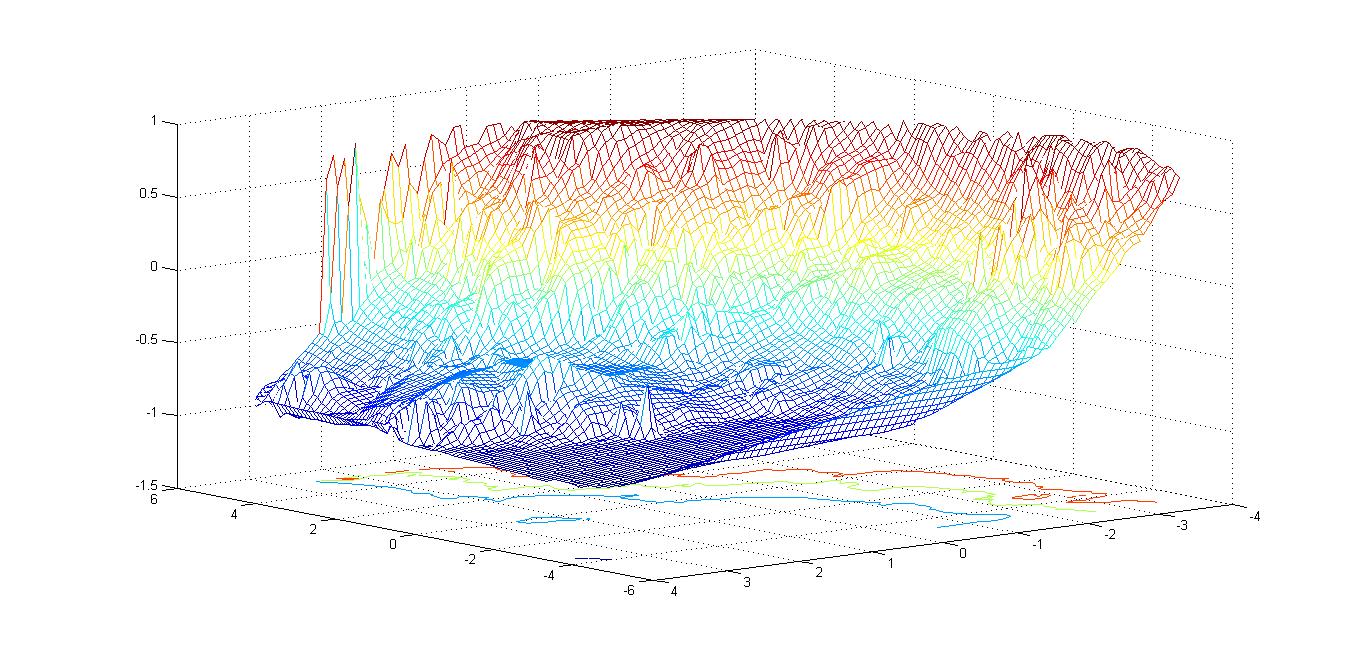

Als Ergebnis erhalte ich ein sehr unschönes Modell (siehe Modell.jpg). Nun zu meiner Frage: Wie bekomme ich eine Darstellung, in der die einzelnen Peaks (NaN-Daten) nicht dargsetellt werden? Ich habe es auch mit einem Median-Filter probiert aber da bleibt dennoch eine Ecke hängen und evtl. notwendige Rutschhangdaten werden gefiltert. Ich bin über jede Antwort und Hilfe dankbar.
