Titel: Park-Transformation in Simulink liefert keine Gleichgrößen
|
 |
Hallo,
ich habe eine Aufgabe für die Hochschule bekommen, die die Simulation einer Synchronmaschine beinhaltet (dynamisches Verhalten). Dabei ist die d-q-Transformation (Park-Transformation) ja sozusagen der Grundbaustein. Aber genau dort treten Probleme auf.
Der dafür benötigte Winkel scheint nicht richtig zu sein, denn die transformierten Spannungen sind keine Gleichgrößen.
Hat jemand evtl. eine Idee woran das liegen könnte oder sich schonmal damit beschäftigt und die Clark-Park-Transformation vollständig funktionierend hinbekommen?
Ich bin für jede Hilfe dankbar.
| Beschreibung: |

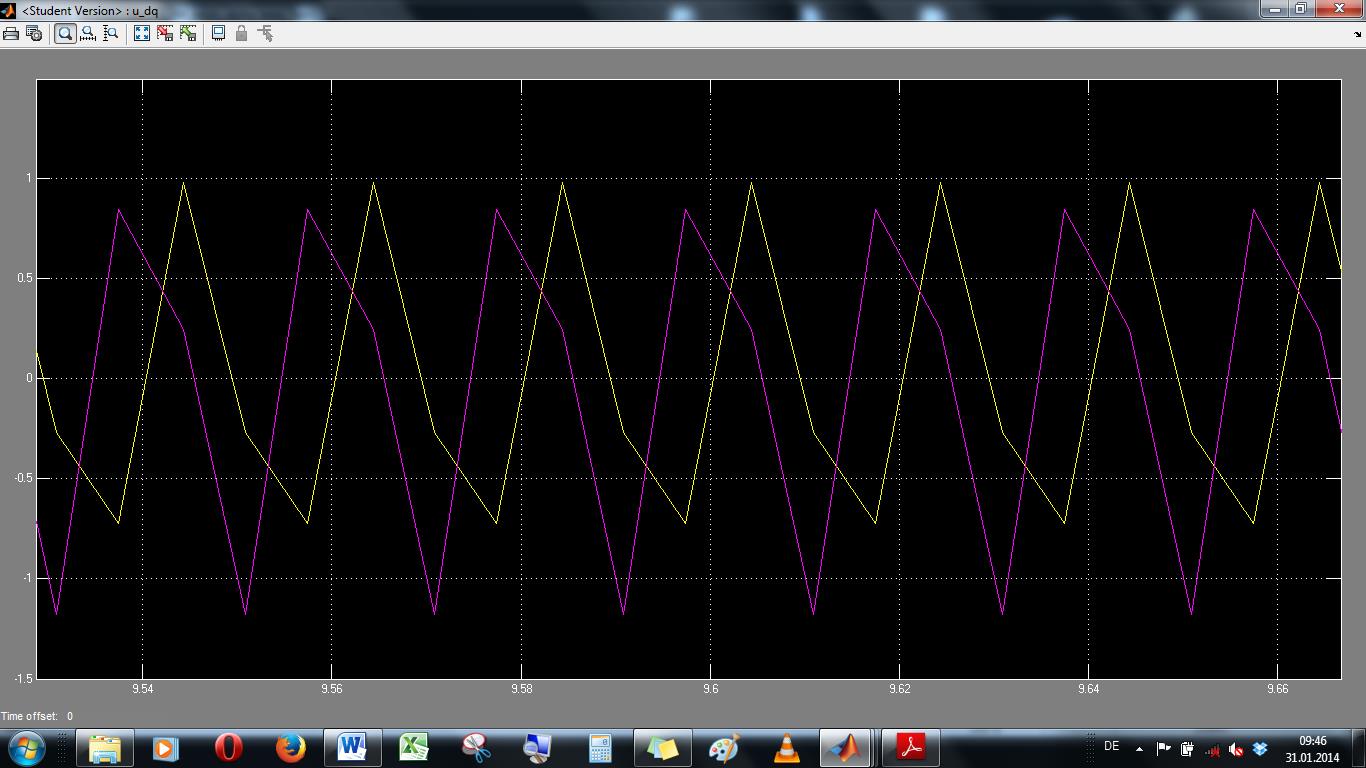

| Das sind die Ergebnisse der Park-Transformation. Die Clark-Transformation liefert korrekte Werte. |
|
Download |
| Dateiname: |
dq U.jpg |
| Dateigröße: |
128.16 KB |
| Heruntergeladen: |
1003 mal |
|
|
|
|
|
|
| Luise_ |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 01.02.14
|
|
|
|
Wohnort: Berlin
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.02.2014, 20:18
Titel:
|
|
Habe mich mal angemeldet, damit ich hier nich nur irgendein "no-name" bin
|
|
|
|
| Uwe999 |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 23.01.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.02.2014, 15:59
Titel:
|
|
Hallo!
Ich könnte dir dabei weiterhelfen. Habe selber diese Transformation in Simulink für eine doppelt gespeiste Asynchronmaschien aufgebaut.
|
|
|
|
| XXSuchender |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.02.2014, 17:19
Titel: Winkel
|
|
|
Wenn sich da was bewegt, dann ist dein Koordinatensystem nicht synchron.... mit deinem Drehsystem ... Tipp - Vorzeichen des Winkels mal anschauen, wenn es die doppelte Frequenz deines Eingangssignals hat.
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.02.2014, 19:52
Titel:
|
|
Entweder ein Dreher im Vorzeichen des Winkels oder vielleicht auch ein Phasendreher.
Und vielleicht solltest Du mal den maximalen Simulationsschritt nicht auf auto stehen lassen, sondern auf einen sinnvollen Wert begrenzen (z.B. so etwa 1e-4). Dann sieht das auch nicht mehr so zackig aus...
Markus
|
|
|
|
|
|
|
