Verfasst am: 08.04.2009, 15:42 Titel: patch-Plot direkt in ein axes Objekt einer GUI

Hallo zusammen,

ich arbeit momentan an einer GUI, in der ich versuche einen Quader darzustellen.

Ich habe dazu in der GUI ein axes Object namens 'plotWindow'.

Nun versuche ich in der Opening function der GUI den Quader in dieses axes Objekt wie folgt zu plotten:

Code:

for i=1:6
patch(x(:,i),y(:,i),z(:,i),'k','Parent',handles.plotWindow,...
'edgecolor','k','FaceAlpha',0.1);
%% set(h,'Parent',handles.plotWindow,'edgecolor','k','FaceAlpha',0.1);
end

Funktion ohne Link?

Der patch-Befehl scheint aber irgendwie ein neues axes Objekt zu erzeugen. Ich sehe den Quader zwar in meinem axes Objekt 'plotWindow', aber überdeckt wird das alles von einem anderen axes Objekt, dass so in der GUI nicht vorgesehen ist.

Ich habe schon einiges probiert, aber komme nicht darauf, wie man mit patch direkt in ein vorgegebenes axes Objekt zeichnen kann.

Weiß jemand um Rat??

LG, Simon


Beschreibung:

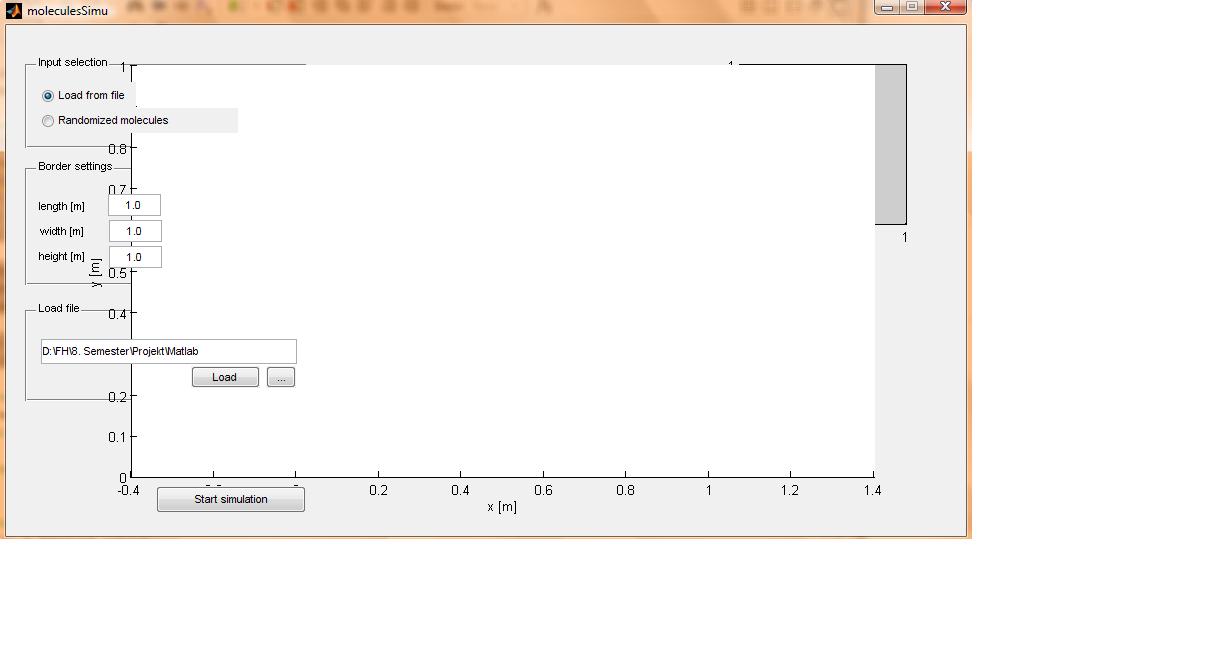

Hier ein Screenshot der GUI

Download

Dateiname:


Dateigröße:

42.29 KB

Heruntergeladen:

887 mal

_________________

Mathe ist kein Ar***loch!!!

nofinkski

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 17.11.07

	Wohnort: ---

	Version: ---

Verfasst am: 08.04.2009, 17:19 Titel:

OK, habe eine Lösung gefunden.

Ich mache zuerst einen 'gewöhnlichen' Plot und zeichne dann erst die Flächen!

Code:

plot3(handles.plotWindow,x,y,z,'.k'); hold on;
for i=1:6
patch(x(:,i),y(:,i),z(:,i),'k','edgecolor','k','FaceAlpha',0.1);
end
hold off;

Funktion ohne Link?

LG, Simon
