Verfasst am: 07.08.2015, 14:30 Titel: patch verschlechtert Qualität der Grafik

Hallo,

ich versuche eine Grafik zu plotten, in der patch Datenpunkte, die eigentlich nicht dazu gehören, grau hinterlegt.

Leider wird die Grafik, sobald ich den patch-Befehl ausführe unschön, d.h. die Qualität verschlechtert sich. Dies passiert schon bevor ich speichere, also es hat nichts mit der Auflösung beim Speichern zu tun.

Ich plotte mit folgendem Befehl:

Code:

achsen=axis();
patch('XData',[achsen(1),achsen(3),achsen(2),achsen(4)],'YData',[0, 20,20, 0],'FaceColor',[0.5,0.5,0.5],'FaceAlpha',0.5,'EdgeColor','none');

Funktion ohne Link?

Wisst ihr woran das liegen bzw. wie ich es ändern könnte?

Im Anhang mal zwei Beispiele für mit und ohne patch.

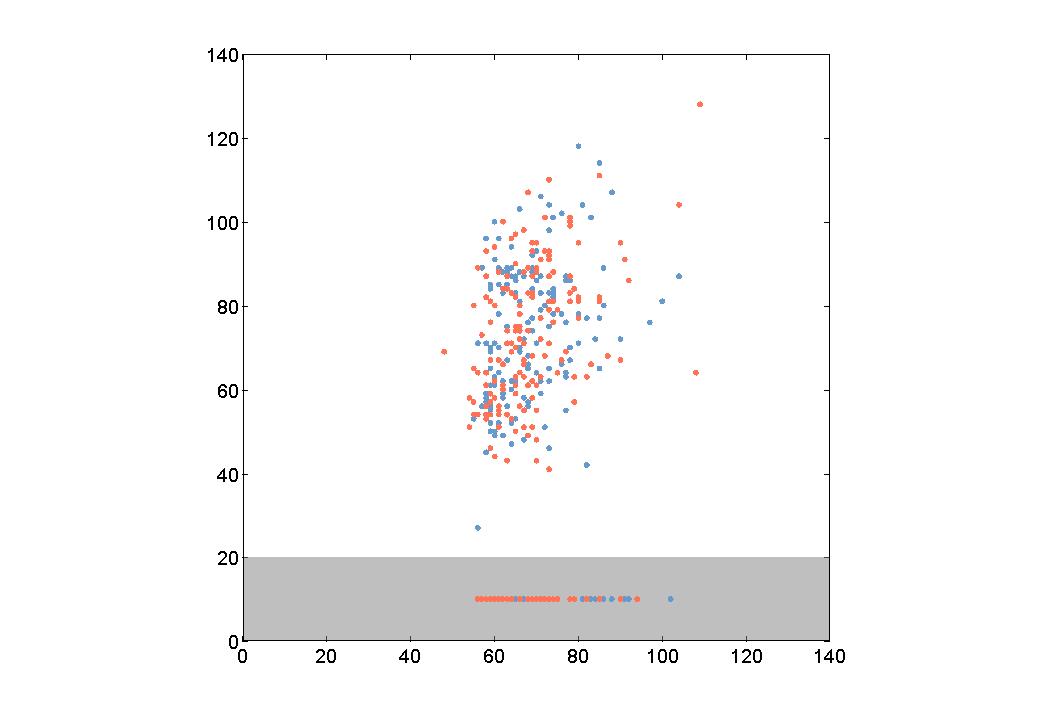

beispiel mit patch.jpg

Beschreibung:

Download

Dateiname:

beispiel mit patch.jpg

Dateigröße:

34.6 KB

Heruntergeladen:

275 mal

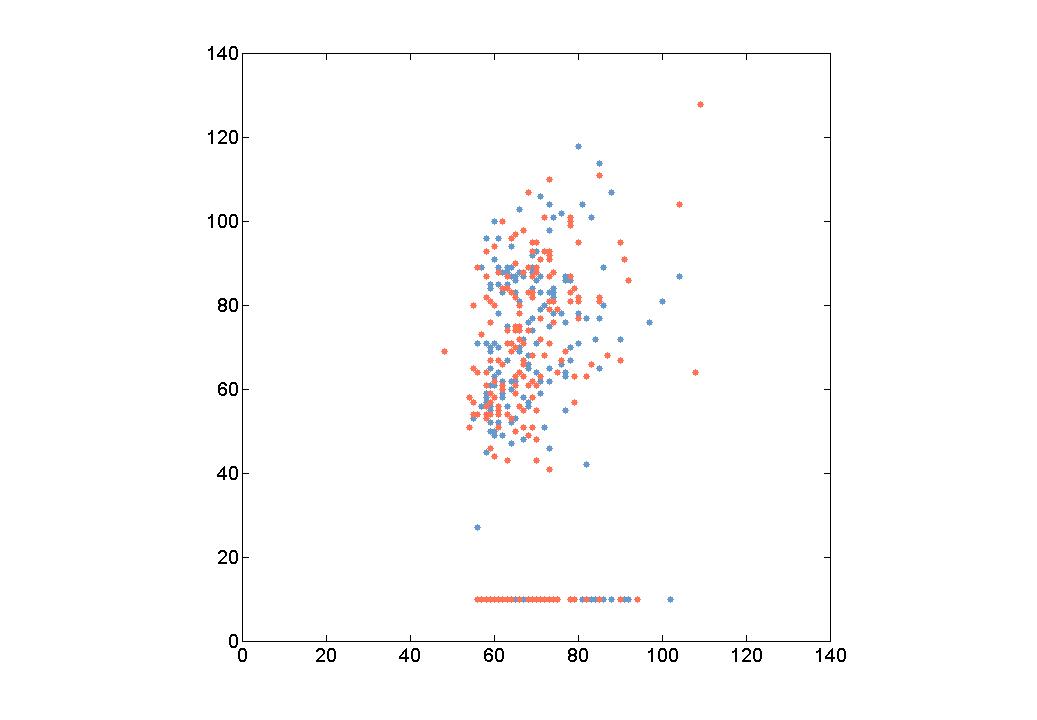

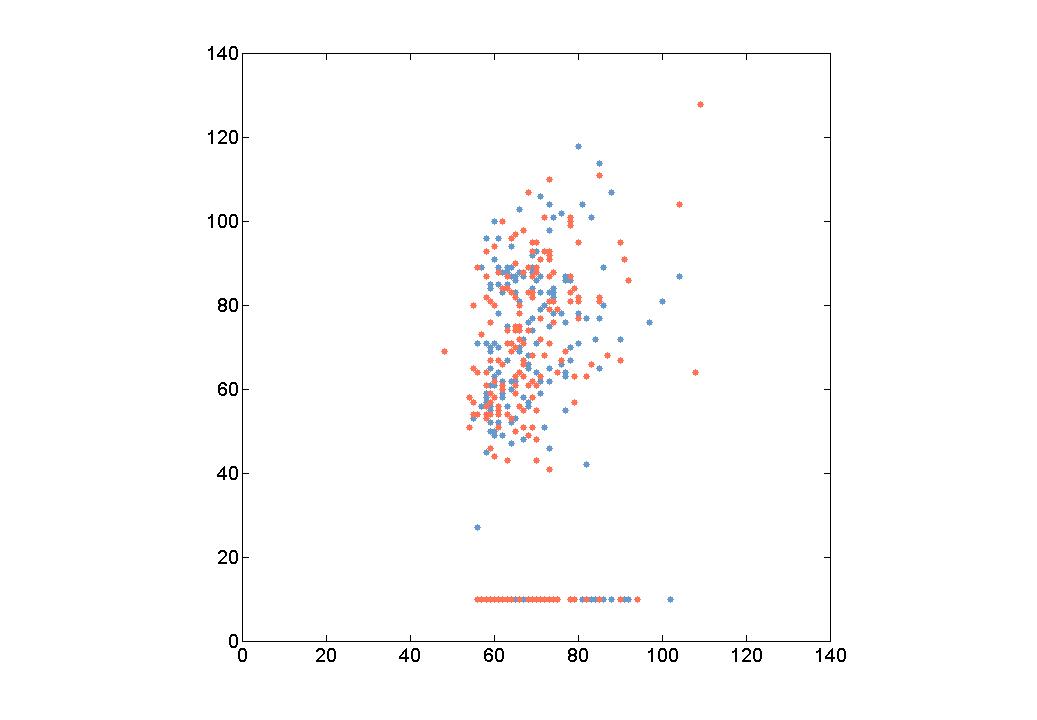

beispiel ohne patch.jpg

Beschreibung:

Download

Dateiname:

beispiel ohne patch.jpg

Dateigröße:

35.01 KB

Heruntergeladen:

280 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 09.08.2015, 21:40 Titel: Re: patch verschlechtert Qualität der Grafik

Hallo Juli,

Ich sehe zwar eindeutig Unterschiede, erkenne aber keine Verschlechterung der Qualität.
Ich nehme an, das einfügen des patch Objektes verändert den Renderer.

Code:

get(gcf, 'Renderer') % EDITED, gca -> gcf
achsen=axis();
patch('XData',[achsen(1),achsen(3),achsen(2),achsen(4)],'YData',[0, 20,20, 0],'FaceColor',[0.5,0.5,0.5],'FaceAlpha',0.5,'EdgeColor','none');
get(gcf, 'Renderer') % EDITED, gca -> gcf

Funktion ohne Link?

Dies geschieht automatisch, wenn der RendererMode auf 'auto' gesetzt wurde, was der Default-Wert ist. Also einfach den Renderer wie gewünscht setzen, wenn das axes Objekt erzeugt wird.

Gruß, Jan

Zuletzt bearbeitet von Jan S am 13.08.2015, 12:55, insgesamt einmal bearbeitet

Juli

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 15.01.13

	Wohnort: ---

	Version: ---

Verfasst am: 10.08.2015, 07:04 Titel:

Danke schonmal für die Antwort.

Leider bekomme ich nur diese Meldung:

Code:

Error using hg.axes/get
The name 'Renderer' is not an accessible property for an instance of class 'axes'.

Funktion ohne Link?

Meine Matlab Version ist R2012a.

LG

Juli

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 15.01.13

	Wohnort: ---

	Version: ---

Verfasst am: 10.08.2015, 07:20 Titel:

Hey.

Meine Fragen haben sich erledigt. Habe eine Funktion runter geladen, die Bilder schön macht und wodurch sich auch das patch Problem erledigt Smile

.

Danke trotzdem!

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 13.08.2015, 12:55 Titel:

Hallo Juli,

Ja, da hatte ich einen Tippfehler: der Renderer gehört zur Figure, nicht zur Axes. Also "gca" -> "gcf".

Gruß, Jan
