Titel: PDE-Toolbox Helmholtzgleichung lösen
|
 |
| |
 |
 |
Hallo,
ich versuche mit Matlab-PDEtoolbox das Druckfeld von zwei Ultraschallquellen, welche sich in einem Kanal befinden, zu berechnen.
Zu der Simulation:

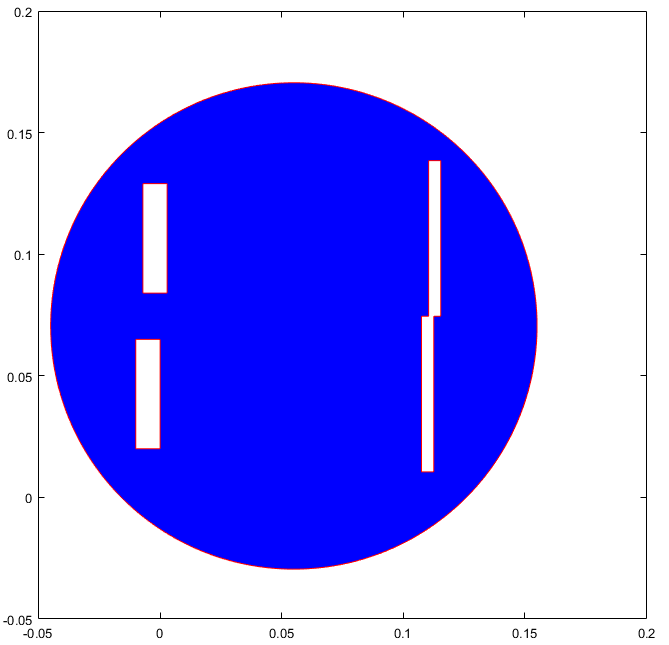

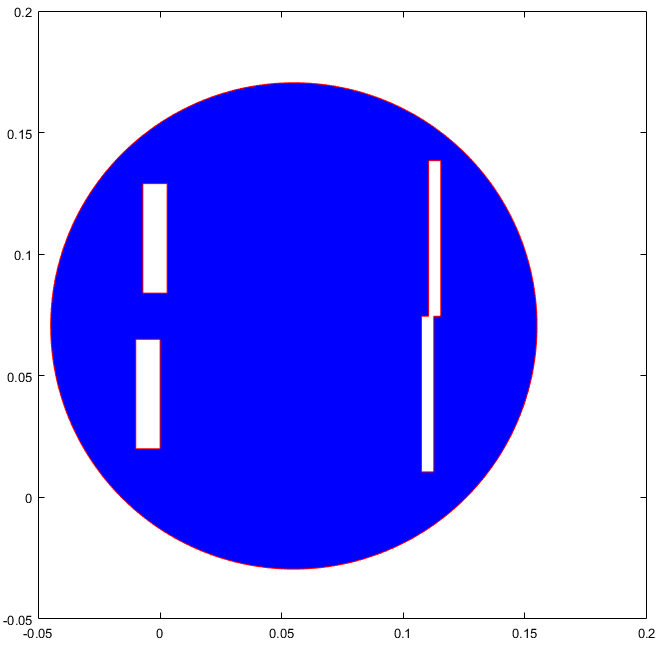

Ich habe das Beispiel "Scattering" von den Matlab-beispielen als Basis verwendet um mein Problem zu lösen. Eine Darstellung ist im Bild 10 ersichtlich.

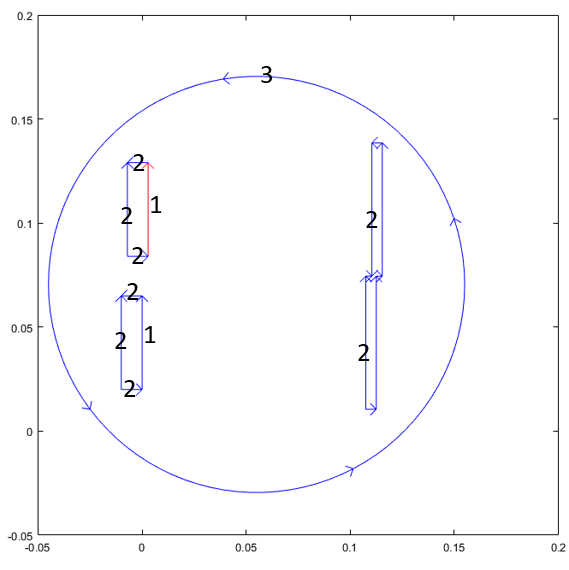

Die Randbedingungen sind wie folgt (Bild 11):
Dirichlet-Randbedingung Reflektor befindet (2):
r=0
h=1
Neumann-Randbedingung am äußeren Rand (Kreis) (3):
q=-ki (Basierend auf der Sommerfeldbedingung )
g=0
Dirichlet-Randbedingungen Quelle (1):
r=pa*cos(k*x)
h=1
k... Wellennummer

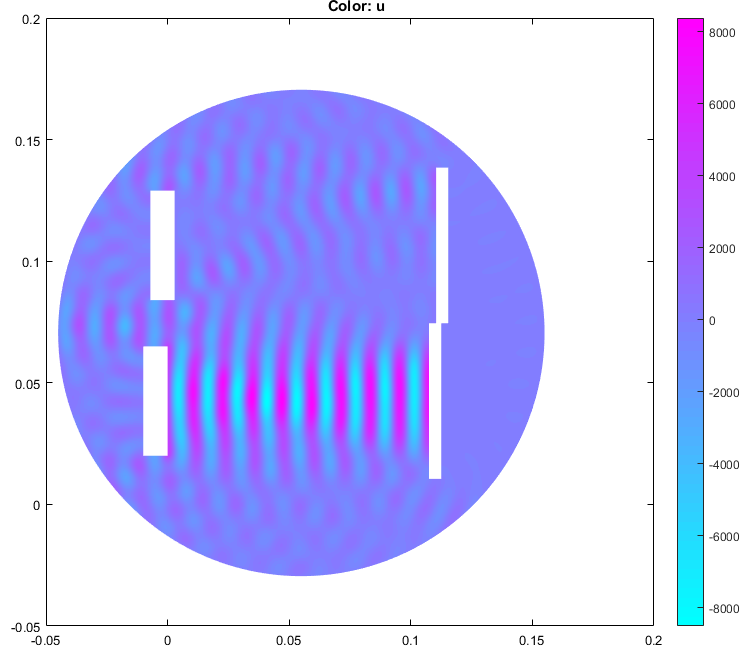

Wenn ich nun diese Simulation durchführe, kommt bei der oberen Quelle keine stehende Welle zustande, obwohl die Länge ein vielfaches von der Wellenlänge ist (Bild 12). Ist das, weil die untere Quelle die obere auslöscht durch die Interferenz, oder habe ich hier falsche Randbedingungen gesetzt.
Vielen Dank im Voraus!
