Verfasst am: 31.01.2019, 14:05 Titel: Peak Detektion nach Hough Transform

Hallo,

ich habe folgendes Problem.

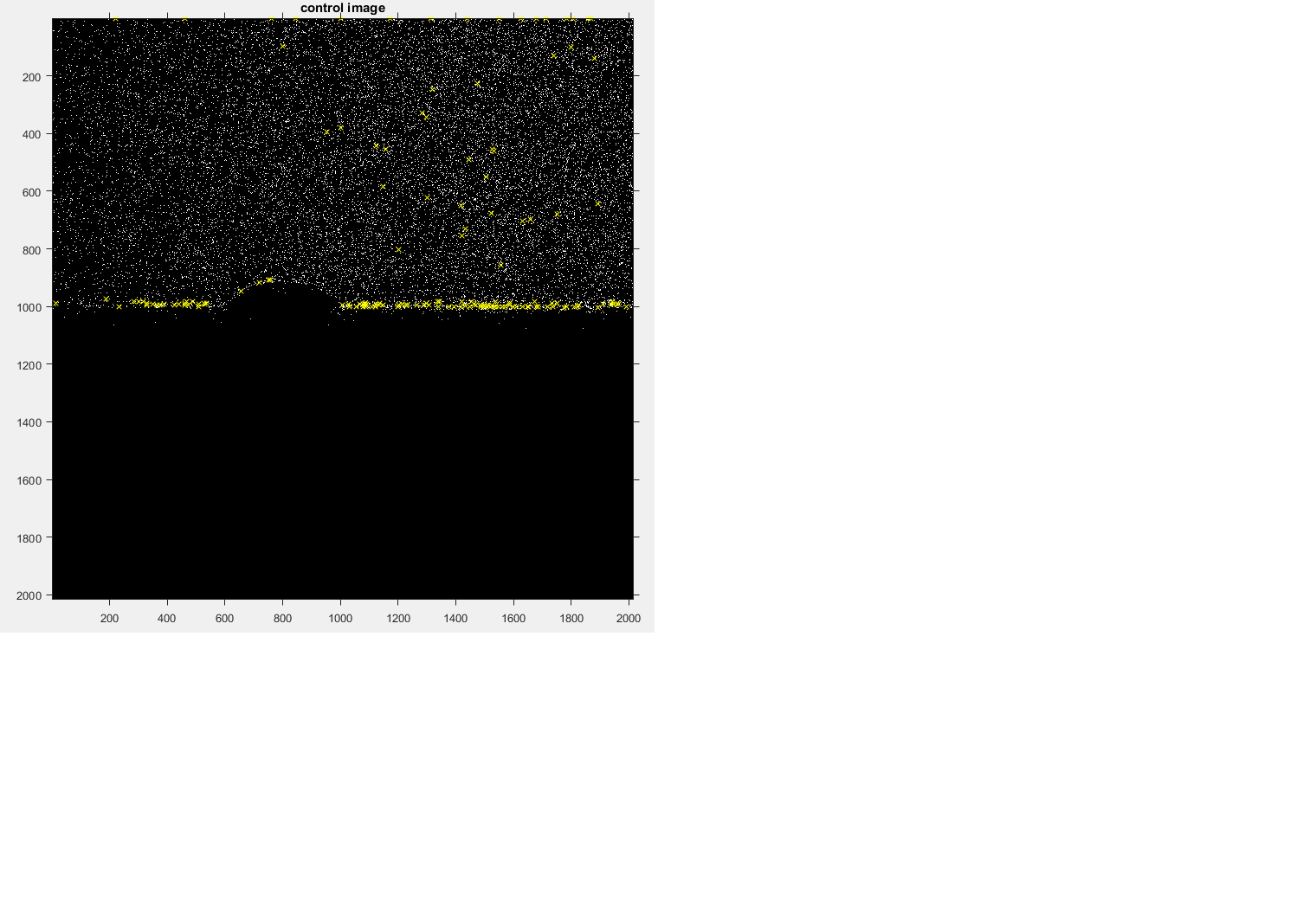

Ich möchte in einem geplotteten Bild eine Basislinie erkennen lassen. Dazu habe ich eine Hough Transformation durchgeführt. Dabei werden mir, wie im Bild im Anhang dargestellt, viele gelbe Peaks angezeigt. Die Peaks, die die Basislinie beschreiben sind stark gehäuft. Ich möchte nun quasi eine Linie über diese Peaks legen bzw. sie mitteln und mir diesen Wert ausgeben lassen. Ich habe es bereits mit findpeaks usw. versucht, aber nichts funktioniert.

Viele Grüße
Lena

Hier ist mein Code:

Code:

for i=3:length(B) % Keramik "statisch" = Bild 140; Keramik "dynamisch" = 115
filename=B(i).name;
Bild=readimx(filename);

A=Bild.Frames{1,1}.Components{1,1}.Planes{1,1}(:,:);
pixsize=Bild.Frames{1,1}.Scales.X.Slope;
A=A'; % transpose image because of original IM7 format direction
A=double(A);

if figon==1
scrsz = get(groot,'ScreenSize');
figure('Position',[scrsz(3)/3 scrsz(4)/3 scrsz(3)/3 scrsz(4)/3])

% Findet die Kanten im Bild
BW = edge(A, 'sobel'); % zeigt die "Kanten" im Bid an
% imshow(BW); % Sobel-Operator: definierter Tropfen; Roberts-Operator: reduzierter, weniger Punkte

% Führt Hough Transformation durch und findet die Peaks
[H,T,R] = hough(BW);
P=houghpeaks(H,20,'threshold',ceil(0.3*max(H(:))), 'NHoodSize',[7 7]);
LINES=houghlines(BW,T,R,P,'FillGap',2,'MinLength',3);
imshow(BW),hold on;

for k=1:length(LINES)
x=[LINES(k).point1];
y=[LINES(k).point2];
xy=[LINES(k).point1; LINES(k).point2];
plot(xy(1,1),xy(1,2),'x','LineWidth',1,'Color','yellow');

end
% Peaks finden und darstellen/ ausgeben

axis on
%imagesc(A) % auskommentieren, wenn Operator (Sobel, Roberts) aktiv ist
axis equal
colormap gray
hold on
title('control image')
end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

53.23 KB

Heruntergeladen:

278 mal
