Peak envelope von Schwingkreis


catrueeb
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 23.05.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.07.2016, 17:22     Titel: Peak envelope von Schwingkreis
  Antworten mit Zitat
Tag zusammen

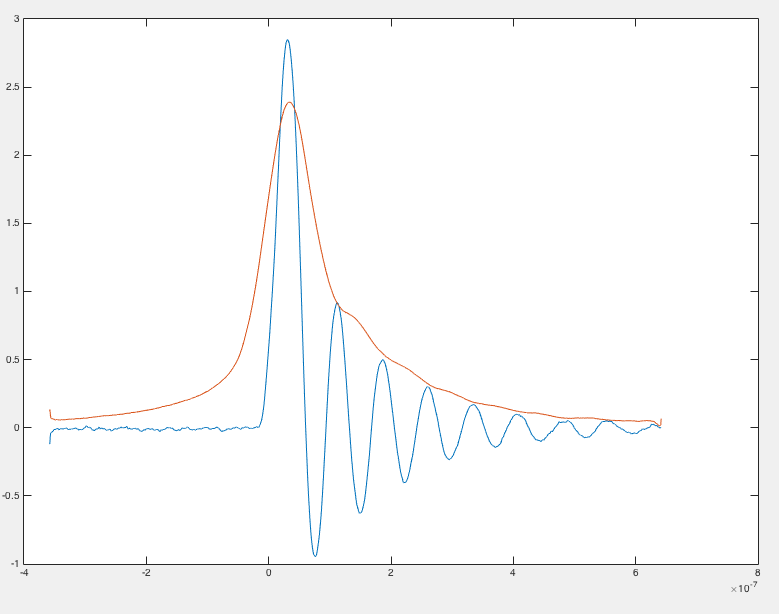

Ich habe das Ausschwingen eines Serienschwingkreises gemessen und würde nun gerne über die Schwingung eine envelope plotten. Das beste was ich bis jetzt erreicht habe war mit hilbert(y): (siehe Bild)
Code:

figure
plot(temp(:,1), smooth(temp(:,2),30))
hold on
plot(temp(:,1), smooth(abs(hilbert(temp(:,2))),190))


Das ist schon nicht schlecht, ich hätte jedoch lieber eine exponentiell abfallende Funktion ganz ohne Schwingung. Für die envelope gibt es ja viele verschiedene Ansätze, welchen würdet ihr hier wählen? Verstehe nicht viel von Fourier, also so einfach wie möglich Smile
Grüsse

Bildschirmfoto 2016-07-02 um 18.17.28.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2016-07-02 um 18.17.28.png
 Dateigröße:  38.33 KB
 Heruntergeladen:  321 mal
