perm.Synchronmotor soll einen vorgegebenen Winkel fahren



hans007

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 04.12.2014, 22:15     Titel: perm.Synchronmotor soll einen vorgegebenen Winkel fahren
  Antworten mit Zitat
Hallo
bin schon eine weile am überlegen wie ich einen permanent erregten Motor so regle bzw steuere, dass er einen bestimmten Muster folgt.
Beispiel wäre ein Lenkrad der Motor ersetzt den Fahrer. Der Motor soll nun einen Lenkwinkel in sinus abfahren mit einer amplitude von z.B+-20°

Motor modellieren ist kein Problem. Bloß wie bekomme ich des hin das ich den Strom bzw. Spannung so einstelle das der Motor dieses vorgeben Winkelmuster abfährt. Also mein erster Gedanke war eine Regelung.

Wollte dann aus den Grundgleichungen zurück rechnen bin allerdings dann bei den Strömen id und iq hängen geblieben.

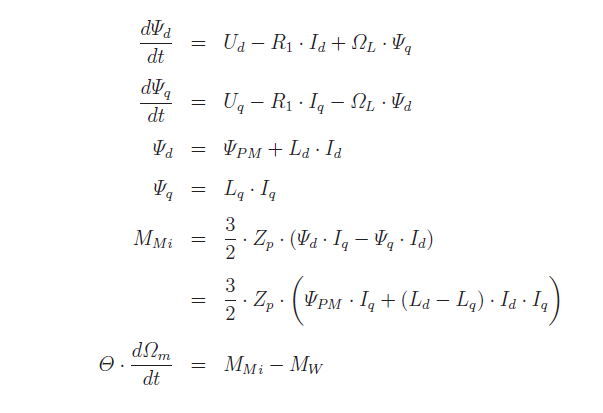

Motorgleichungen im Anhang

bin dankebar für jeden sinnvolle Rückmeldung

 Beschreibung:

Download
 Dateiname:  Untitled.png
 Dateigröße:  22.08 KB
 Heruntergeladen:  587 mal
 Beschreibung:

Download
 Dateiname:  Untitled.png
 Dateigröße:  22.08 KB
 Heruntergeladen:  570 mal


Epfi
Forum-Meister

Forum-Meister



Beiträge: 1.134
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.12.2014, 10:06     Titel:
  Antworten mit Zitat
Wenn das ein Screenshot aus dem Schröder ist, kannst Du ein paar Seiten weiterblättern, da steht dann auch die Regelung ;)

Falls nicht, ist das Stichwort, das Du suchst "Feldorientierte Regelung der Synchronmaschine", die musst Du nicht neu erfinden, die gibt es schon. Muss man nur abmalen...

Für den Fall, dass Du das an einem Prüfstand umsetzen sollst, wirst Du Dich auch noch mit Koordinatentransformationen (Park-Transformation) befassen müssen. Außerdem sollte Deine Maschine mit einem Lagegeber ausgestattet sein, da sensorlose Regelungen bei Stillstand nur begrenzt gut funktionieren...
