Verfasst am: 24.06.2015, 08:53 Titel: Pfeil in einen 3-D Plot legen

Morgen zusammen,

für meine Masterarbeit berechne ich das Verhalten von Kabeln unter verschiedenen Strömen und Temperaturen.

Code:

% Berechnung der Fläche

for Temp_Umgebung=Temp_start:Temp_step:Temp_fine
for Strom=Strom_start:Strom_step:Strom_fine

P_Leitung_1_5m_50_mm_Al(1,i)= Roh_Al*Laenge_L2*(1+alpha_Al*(Temp_Umgebung-T_0))*Strom*Strom/QS_L2_Al;
Temp_Umgebung_var_Al(1,i) = Temp_Umgebung;
Strom_var_Al(1,i) = Strom;
i=i+1;
end
end

Funktion ohne Link?

Code:

% Plotten der Fläche

figure;
[X,Y,Z] = griddata(Strom_var_Cu,Temp_Umgebung_var_Cu,P_Leitung_1_5m_50_mm_Cu,x_init,y_init,'natural');
k = mesh (X,Y,Z)
zlim([0 7])
m = set(gca,'Color',[0.75 0.75 0.75]);

Funktion ohne Link?

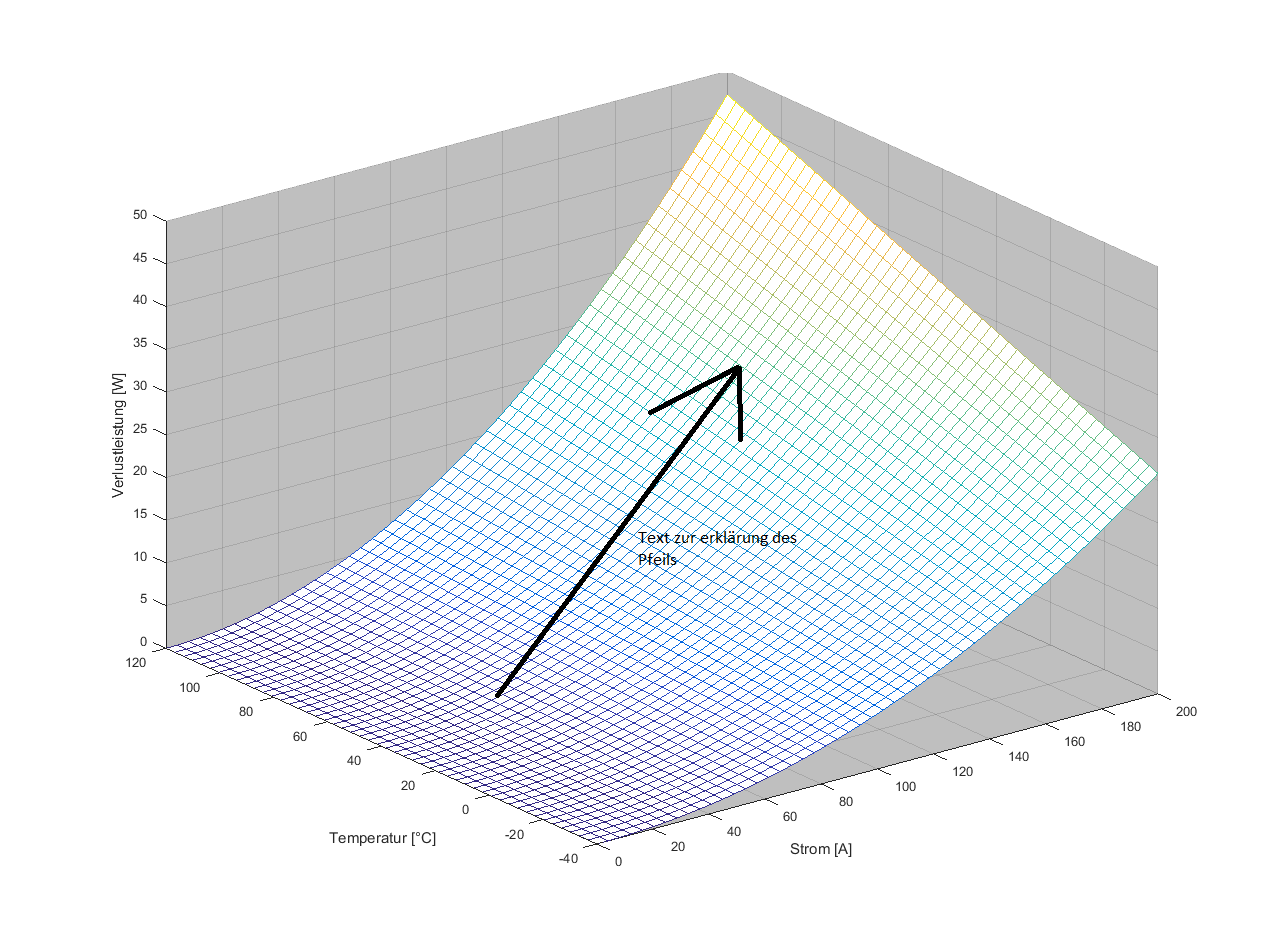

Meine Frage ist nun, in diese dargestellte Fläche möchte ich einen Pfeil mit Text legen wie mache ich das am Besten ? Habe den Plot mal als .png angehängt damit Ihr genau wisst was ich mir vorstelle. Ich habe leider absolut keine Idee.

Vielen Dank schon mal Smile

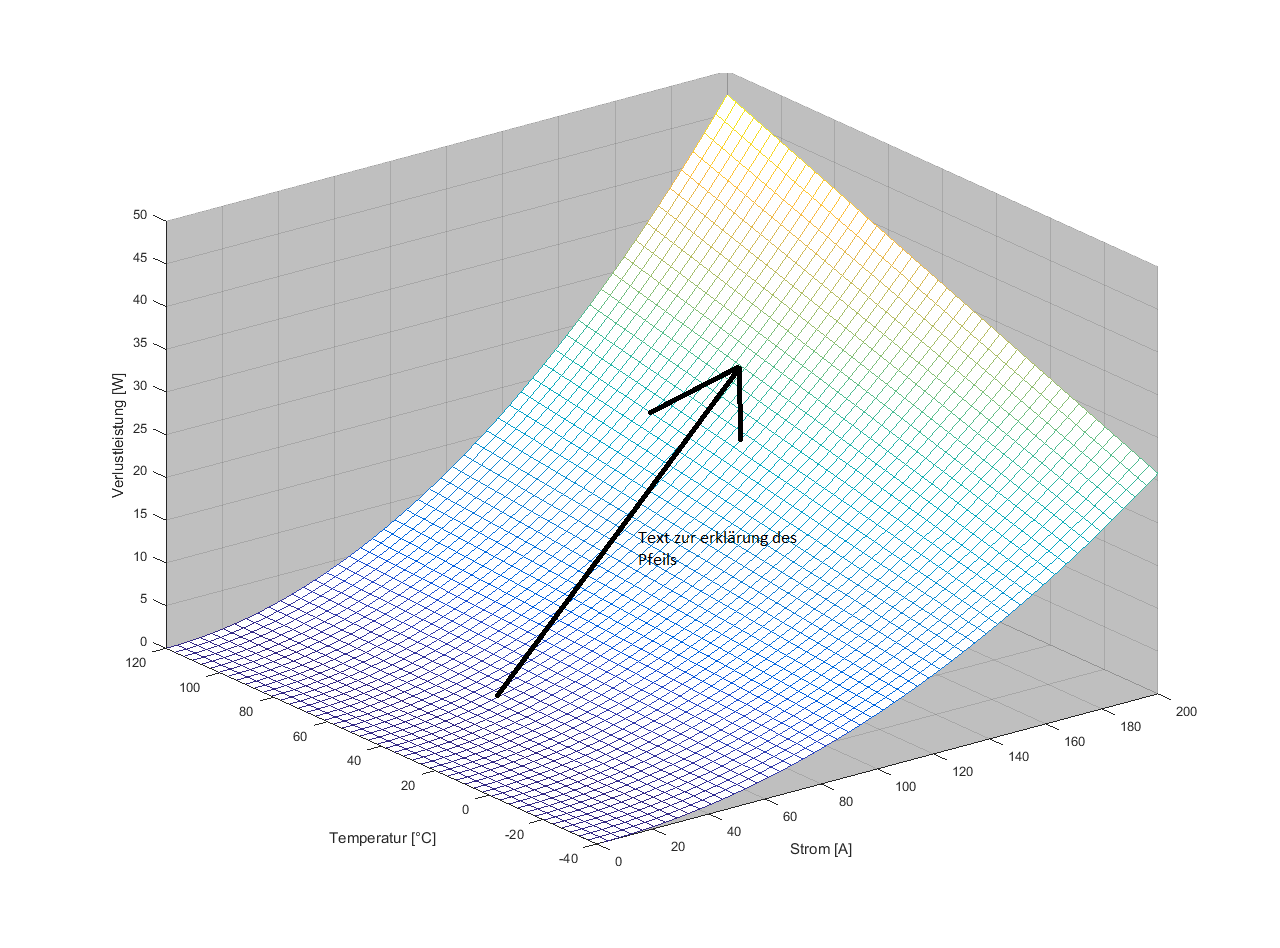

Leitung 1.png

Beschreibung:

Download

Dateiname:

Leitung 1.png

Dateigröße:

134.2 KB

Heruntergeladen:

427 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.06.2015, 09:32 Titel: Re: Pfeil in einen 3-D Plot legen

Hallo Masterarbeit_Leitung,

Wenn Du Deine Lieblings-Internet-Suchmaschine nach "Matlab arrow" suchst wirst Du z.B. in Matlabs "FileExchange" viele Lösungen finden.

Gruß, Jan

Masterarbeit_Leitung

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 24.06.2015, 11:15 Titel:

Danke für die Idee!!!

Leider finde ich keine nützlichen Tipps um einen Pfeil inneralb eines 3-D Plots zu setzen für 2-D wird es gezeigt da habe ich zum Beispiel:

Code:

% Beispiel 1

h = annotation('arrow');
h.X = [ xBegin xEnd ];
h.Y = [ yBegin yEnd ];

Funktion ohne Link?

http://de.mathworks.com/help/matlab.....tionarrow-properties.html
aber wenn ich das ganze jetzt einfach Stumpf auf 3-D erweitern will bekommt ich Fehler bzw. mein Plot wird nicht richtig angezeigt...

Code:

% Beispiel 2

For 3D vector
p0 = [1 2 3];
p1 = [4 5 6];
vectarrow(p0,p1)

Funktion ohne Link?

http://www.mathworks.com/matlabcent.....t-2d-3d-vector-with-arrow
Allerdings bekomme ich hierbei immer einen Fehler 'Undefined variable.. vectarrow'. Muss ich den dann vorher i.wo erst deklarieren ?

So schwer kann das ja wohl nicht sein oder ?

Gruß

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 25.06.2015, 13:16 Titel:

Hallo Masterarbeit_Leitung,

Zitat:

http://www.mathworks.com/matlabcent.....t-2d-3d-vector-with-arrow
Allerdings bekomme ich hierbei immer einen Fehler 'Undefined variable.. vectarrow'. Muss ich den dann vorher i.wo erst deklarieren ?

Bitte poste den verwendeten Code und eine vollständige Kopie der Fehlermeldung. Ungefähre Beschreibungen führen oft zu Verbesserungsvorschlägen, die noch mehr verwirren.

Hast Du das File vectarrow.m in einem Ordner gespeichert, der zum Matlab path gehört? Siehe pathtool und addpath .

Gruß, Jan

Masterarbeit_Leitung

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 30.06.2015, 15:33 Titel:

Hi Jan,

tut mir leid, dass ich mich so spät erst melde.

Code:

% Verwendeter Code
[X,Y,Z] = griddata(Strom_var_Al,Temp_Umgebung,R_Leitung,x_init,y_init,'natural');
l = mesh (X,Y,Z);
zlim([0 7]);
h = set(gca,'Color',[0.75 0.75 0.75]);

title(Leitungslänge = 1.5m und Querschnitt = 6mm^2 - Gewicht = 0.202 Kg','Fontsize',15);
xlabel('Strom [A]');
ylabel('Temperatur [°C]');
zlabel('Verlustleistung [W]');
hold on;
p0=[3 45 0.05];
p1=[22 85 4];
vectarrow(p0,p1);

Funktion ohne Link?

Code:

% Fehlermeldung
Undefined function or variable 'vectarrow'.

Error in Dateiname (line 110)
vectarrow(p0,p1);

Funktion ohne Link?

Der Fehler springt einen bestimmt schon fast an -.-*

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.07.2015, 08:09 Titel:

Hallo Masterarbeit_Leitung,

Da fehlt ein Quote im title Befehl.

Ich frage nochmal:
Hast Du das File vectarrow.m in einem Ordner gespeichert, der zum Matlab path gehört? Siehe pathtool und addpath .

Gruß, Jan

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2015, 08:25 Titel:

Guten morgen Jan,

tut mir leid die Frage habe ich vergessen zu beantworten.

Ja habe das File in einem Ordner gespeichert und in Matlab "add to path" gewählt.

Code:

% das eine Quote habe in meinem Programm drin - ich musste nur den Text davor löschen und dann habe ich wohl das eine mit gelöscht

title('Leitungslänge = 1.5m und Querschnitt = 6mm^2 - Gewicht = 0.202 Kg','Fontsize',15);

Funktion ohne Link?

Gruß

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.07.2015, 08:32 Titel:

Hallo,

Zitat:

Ja habe das File in einem Ordner gespeichert und in Matlab "add to path" gewählt.

Okay. Und war das auch erfolgreich? Teste mal:

Code:

which('vectarrow')

Funktion ohne Link?

Wird das M-File gefunden? Hast Du den modifizierten Pfad dann auch abgespeichert, damit er nach einem Neustart von Matlab auch noch vorhanden ist?

Das Problem liegt auf jeden Fall nicht im geposteten Code.

Gruß, Jan

Masterarbeit_Leitung

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2015, 09:04 Titel:

Ja habe das Programm geschlossen - Neustart. Er findet den Ordner direkt und solange ich den Befehlt

Code:

p0=[3 45 0.05];
p1=[22 85 4];
vectarrow(p0,p1);

Funktion ohne Link?

nicht verwende plottet er mir auch alles.

Füge ich nun:

Code:

% Name meines Files
which('Cu_AL_Kabelberechnung')

Funktion ohne Link?

hinzu. kommt Direkt der Pfad meines m.Files

Zur Info:

Ich verwende

Matlab 2015a (8.5.0.19763)
64-bit Windows 7

Was ich noch nicht so ganz verstanden habe ist der "vectarrow" Befehl. ist dieser einfach nicht in der neuen Matlab Version vorhanden ? Muss ich den zuerst deklarieren?

Vielen Dank für deine Hilfe

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.07.2015, 10:05 Titel:

Hallo Masterarbeit_Leitung,

Wir reden eindeutig aneinander vorbei.

Es geht nicht darum, die Funktion "Cu_Al_Kabelberechnung" zu finden, sondern die Funktion "vectarrow":

Code:

which('Cu_AL_Kabelberechnung') % NEIN!
which('vectarrow');

Funktion ohne Link?

Bitte lies die Antworten gründlich und beantworte sie genau so, wie sie gestellt sind. Ich hatte ganz klar nach "which('vectarrow')" gefragt.

Zitat:

Was ich noch nicht so ganz verstanden habe ist der "vectarrow" Befehl. ist dieser einfach nicht in der neuen Matlab Version vorhanden ? Muss ich den zuerst deklarieren?

Du hattest den Link dazu im FileExchange angegeben: http://www.mathworks.com/matlabcent.....t-2d-3d-vector-with-arrow
Im FileExchange posten Benutzer Funktionen, die für andere nützlich sein könnten. Man kann diese Funktionen dort downloaden, in einem lokalen Ordner speichern und danach verwenden. Die Funktionen aus dem FileExchange sind ganz sicher nicht einfach in einer neuen Matlab-Version vorhanden.

Ich hatte bereits zwei mal gefragt:

Zitat:

Hast Du das File vectarrow.m in einem Ordner gespeichert, der zum Matlab path gehört?

Diese Frage bedeutet implizit, dass Du das File "vectarrow.m" downloaden musst und in einem Ordner speichern, der zum Matlab path gehört.

Viel Erfolg, Jan

Masterarbeit_Leitung

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.07.2015, 10:29 Titel:

Ja klar wenn man dann auch nicht so doof ist und die Datei vergisst runterzuladen. Dann funktioniert es auch -.-*

Ja habe die Datei runtergeladen - addPath - Run

Muss zwar jetzt den Pfeil noch anpassen so wie ich ihn will aber es funktioniert

Vielen Dank für die Geduld Smile

!!!!!

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.07.2015, 12:56 Titel:

Hallo,

Gerne! Das Forum ist ja dafür da Probleme zu lösen. :-)

Jan
