Phase kontinuierlich fortsetzen


sawyer_ma
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.09.2016, 21:59     Titel: Phase kontinuierlich fortsetzen
  Antworten mit Zitat
Hallo,

ich habe mir eine Phase von Matlab aus einer Textdatei Plotten lassen. Dies funktioniert auch super. Mit dem Code:



Code:

fid = fopen('Messwerte_All.txt');
matrix2 = fscanf(fid,'%e %e',[10 31]);
matrix2 = matrix2';

    x = (matrix2(:,2));
    y = (matrix2(:,6));
    close


figure(1)
hold on;
plot(x,y,'r');




Jedoch habe ich im Plot einen Vorzeichenwechsel der Phasenbdingt halt bei 180 Grad passiert. Ich hätte aber gerne das die Funktion kein Vorzeichenwechsel vornimmt und die Kurve am Stück gerade fortsetzt. So wie im Beispielbild „Gewünschtes Ergebnis". Wie kann ich das machen. In anderen Programmen funktioniert das mit unwrap aber in Matlab erziele ich damit keine Erfolge.

Grüße und Danke für die Hilfe

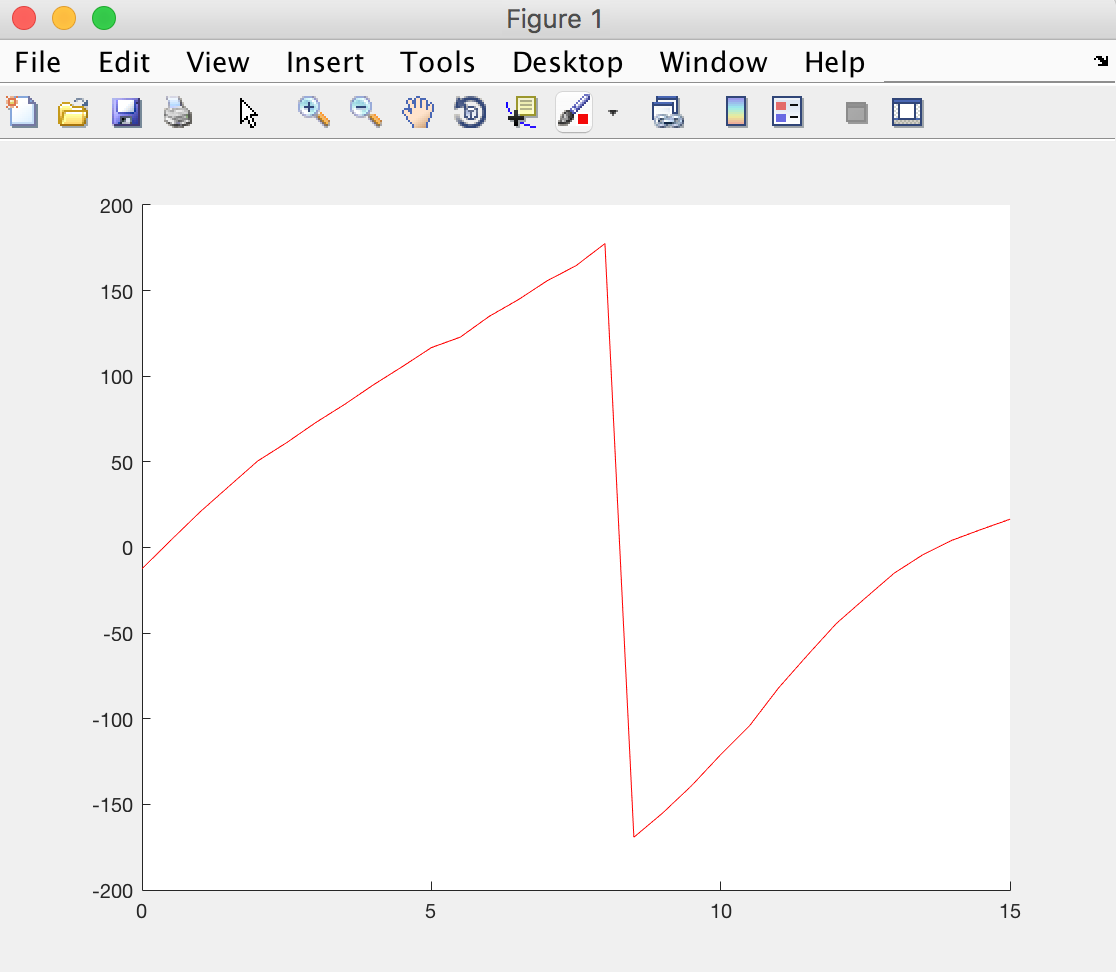

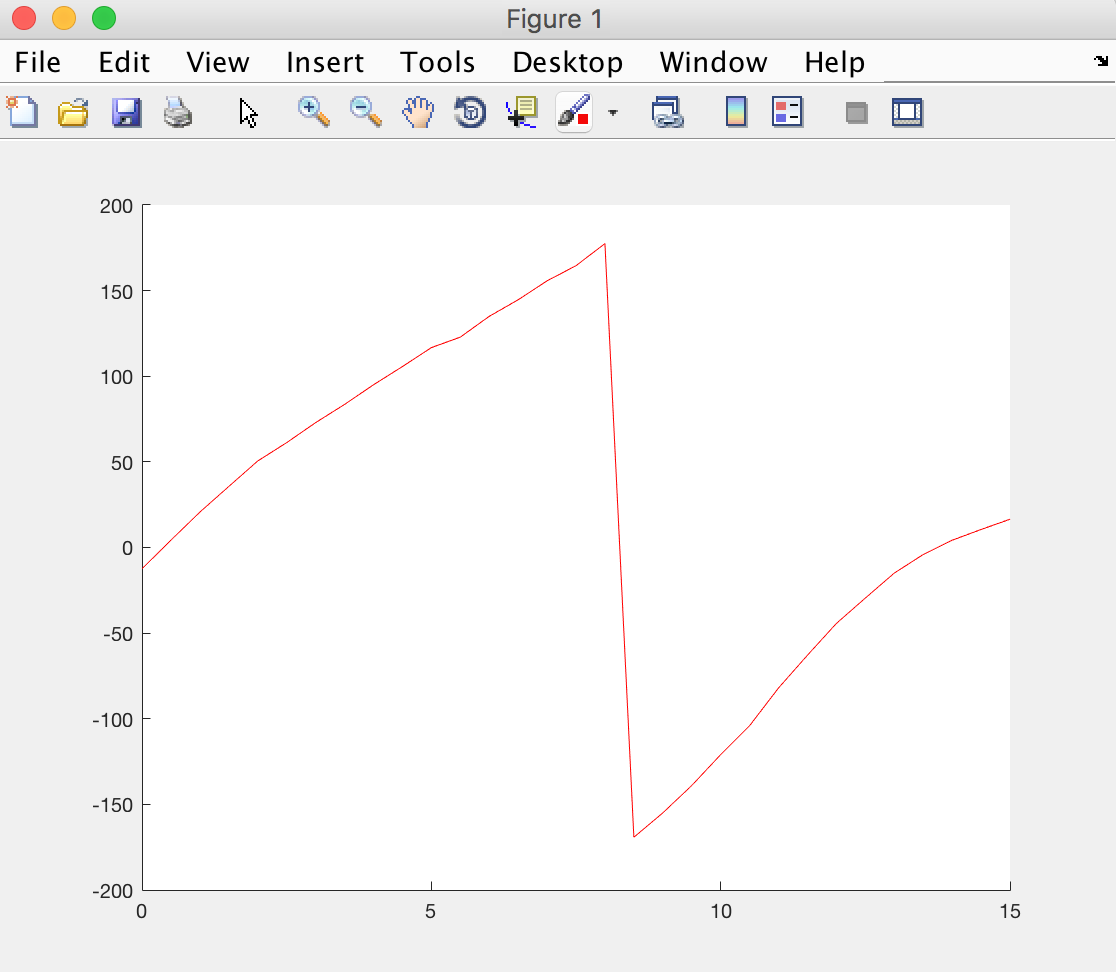

Bisheriges Ergebnis.png
 Beschreibung:
Der Momentane Plot der nicht kontinuierlich ist.

Download
 Dateiname:  Bisheriges Ergebnis.png
 Dateigröße:  73.94 KB
 Heruntergeladen:  326 mal
Gewünschtes Ergebnis.png
 Beschreibung:
So soll der Plot ausschauen

Download
 Dateiname:  Gewünschtes Ergebnis.png
 Dateigröße:  70.27 KB
 Heruntergeladen:  307 mal
Messwerte_All.txt
 Beschreibung:
Messwerte vom Plot

Download
 Dateiname:  Messwerte_All.txt
 Dateigröße:  6.61 KB
 Heruntergeladen:  333 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.09.2016, 08:32     Titel:
  Antworten mit Zitat
Hallo,

bitte immer dazuschreiben,
1. was genau du versucht hast
2. was genau daran nicht geklappt hat

Hier sehe ich nur das potentielle Problem, dass unwrap den Winkel in Radian erwartet. Du musst also deine Winkel in Radian umwandeln ( deg2rad ) und, sofern gewünscht, wieder in Grad zurückwandeln ( rad2deg ).

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.09.2016, 09:38     Titel:
  Antworten mit Zitat
Hallo Harald,

ich dachte ich hätte es gut erklärt aber deine Tips waren genau das was ich nicht wusste. Ich habe diese schnell hinzu gefügt und geplottet. Es funktioniert wunderbar.

Die Zeile für die Phase sieht nun so aus:

Code:

y =  rad2deg(unwrap(deg2rad((matrix2(:,6)))));



Vielen Dank für die Hilfe Very Happy
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 26.09.2016, 10:15     Titel:
  Antworten mit Zitat
Hallo,

mir fehlte noch die Information, wie du unwrap aufgerufen hattest und was daran dann nicht geklappt hat.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

sawyer_ma
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 75
Anmeldedatum: 13.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.09.2016, 10:23     Titel:
  Antworten mit Zitat
Ich hatte unwrap() aufgerufen ohne es zuvor in Radiant umzuwandeln. Deshalb ergab es nicht das gewünschte Ergebnis.

Also der falsche Code sah so aus:

Code:

y =  unwrap((matrix2(:,6)));



Grüße
Private Nachricht senden Benutzer-Profile anzeigen
