Phasenverschiebung eines frequenzvariablen Rechtecksignals |
|
qiuxiaojie |

Forum-Newbie
|
 |
Beiträge: 7
|
 |
|
 |
Anmeldedatum: 02.08.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 09:32
Titel: Phasenverschiebung eines frequenzvariablen Rechtecksignals
|
 |
Hallo zusammen,

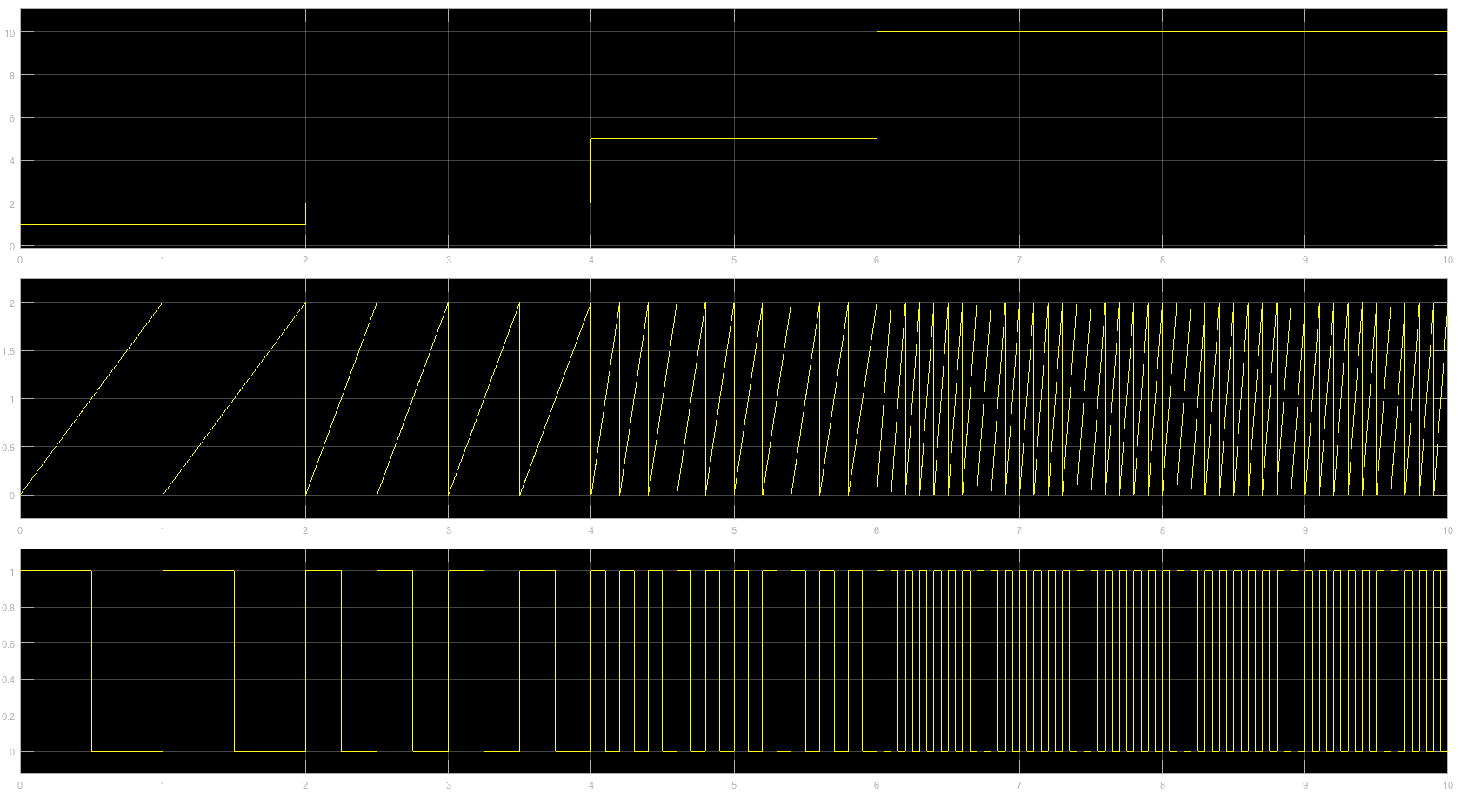

ich habe in Simulink ein Rechtecksignal, dessen Frequenz zeitlich durch eine Frequenzvorgabe zu verändern ist.
Jetzt möchte ich ein weiteres Rechtecksignal bekommen, dessen Phase im Vergleich mit dem ersten Rechtecksignal um 90 Grad verschoben ist. Problem ist, dass die Signalfrequenz zeitlich veränderbar ist.
Im Anhang steht euch die Abbildung zur Verfügung. Für eure Hilfe bedanke ich mich!
Viele Grüße
qxj
Beschreibung: |
|
 Download |
Dateiname: |
frequenzvariables Signal.png |
Dateigröße: |
22.4 KB |
Heruntergeladen: |
588 mal |
|
|
|
|
|
gs |

Forum-Century
|
 |
Beiträge: 172
|
 |
|
 |
Anmeldedatum: 17.03.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 10:01
Titel:
|
 |
Hi,
Such in Simulink mal nach "Delay" oder nutz beispielsweise einen Signalgenerator, der eine Phasenverschiebung zulässt...z.B. "Pulse Generator"
Grüße gs
|
|
|
qiuxiaojie |
Themenstarter

Forum-Newbie
|
 |
Beiträge: 7
|
 |
|
 |
Anmeldedatum: 02.08.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 10:23
Titel:
|
 |
gs hat Folgendes geschrieben: |
Hi,
Such in Simulink mal nach "Delay" oder nutz beispielsweise einen Signalgenerator, der eine Phasenverschiebung zulässt...z.B. "Pulse Generator"
Grüße gs |
Hi gs,
1) die Bausteine "Puls Generator" passt nicht, da sie nur ein Rechtecksignal mit einer bestimmten Periode bzw. Frequenz generiert. Im Laufe der Simulation ist die Frequenz nicht mehr veränderbar.
2) Delay-Block habe ich auch berücksichtigt. Aber wie lange das zweite Signal verzögert werden muss, muss zeitlich dynamisch durch die Frequenzvorgabe bestimmt. Dies führt zu einer ziemlich langsamen Simulationsdauer, wobei die Ergebnisse auch nicht schön aussehen.
Viele Grüße
qxj
|
|
|
gs |

Forum-Century
|
 |
Beiträge: 172
|
 |
|
 |
Anmeldedatum: 17.03.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 10:34
Titel:
|
 |
Hi,
gib mal bitte Informationen, wie dein Projekt realisiert hast.
Grüße
|
|
|
qiuxiaojie |
Themenstarter

Forum-Newbie
|
 |
Beiträge: 7
|
 |
|
 |
Anmeldedatum: 02.08.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 11:24
Titel:
|
 |
gs hat Folgendes geschrieben: |
Hi,
gib mal bitte Informationen, wie dein Projekt realisiert hast.
Grüße |
Hallo!
die Simulink-Datai ist im Anhang verfügbar.
Gruß
qxj
Beschreibung: |
|
 Download |
Dateiname: |
frequenzvariable_Signale.slx |
Dateigröße: |
20.52 KB |
Heruntergeladen: |
411 mal |
|
|
|
gs |

Forum-Century
|
 |
Beiträge: 172
|
 |
|
 |
Anmeldedatum: 17.03.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 12:54
Titel:
|
 |
Hi,

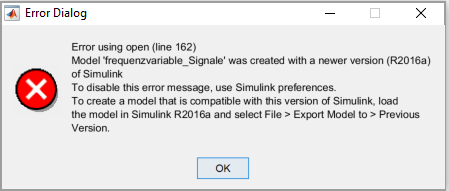

Speichere mal deine Simulink Datei in einen früheren Format ab, nicht alle haben die 2016a Version...
Errormeldung siehe Anhang
Grüße
Beschreibung: |
|
 Download |
Dateiname: |
error.PNG |
Dateigröße: |
20.87 KB |
Heruntergeladen: |
532 mal |
|
|
|
qiuxiaojie |
Themenstarter

Forum-Newbie
|
 |
Beiträge: 7
|
 |
|
 |
Anmeldedatum: 02.08.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 13:07
Titel:
|
 |
Entschuldigung für meinen Fehler!
Ich habe die Datai erneut abgespeichert.
Viele Grüße
qxj
Beschreibung: |
In diesem Archiv sind die Datai in vier frühreren Format abgespeichert. |
|
 Download |
Dateiname: |
frequenzvariable_Signale.zip |
Dateigröße: |
70.61 KB |
Heruntergeladen: |
470 mal |
|
|
|
gs |

Forum-Century
|
 |
Beiträge: 172
|
 |
|
 |
Anmeldedatum: 17.03.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 04.08.2016, 14:39
Titel:
|
 |
Hi,
so was in der Art?
--> siehe Anhang
Grüße gs
Beschreibung: |
|
 Download |
Dateiname: |
frequenzvariable_Signale_2015b_mit_Phasenverschiebung.slx |
Dateigröße: |
21.94 KB |
Heruntergeladen: |
434 mal |
|
|
|
qiuxiaojie |
Themenstarter

Forum-Newbie
|
 |
Beiträge: 7
|
 |
|
 |
Anmeldedatum: 02.08.16
|
 |
|
 |
Wohnort: ---
|
 |
|
 |
Version: ---
|
 |
|
|
 |
|
Verfasst am: 08.08.2016, 20:39
Titel:
|
 |
Hey gs,
vielen Dank für deine Hilfe und ich entschuldige mich für meine späte Antwort!
Zwar liefert deine Lösung auf den ersten Blick einen schönen Signalverlauf, aber bei der hohen Sollfrequenz verzerrt sich das Signal sehr. Deshalb ist diese Lösung bei meinem Projekt leider nicht anwendbar.
Tatsächlich möchte ich zwei Rechtecksignale generieren, die für Drehgebersignale stehen, damit sie durch den Geberauswertungsalgorithmus die Drehzahl des Motors rekonstruieren.
Das Problem ist gestern dank einer alternativen Methode beseitigt worden, wobei Bausteine im Simscape Tool Box zur Modellierung eines Inkrementalgebers zum Einsatz kammen.
Checke die Datei im Anhang für genaue Informationen!
Viele Grüße
qxj
Beschreibung: |
|
 Download |
Dateiname: |
Inkrementalgeber.zip |
Dateigröße: |
41.59 KB |
Heruntergeladen: |
469 mal |
|
|
|
|
|
