Titel: PI-Regler: Rückkopplung I-Anteil
|
 |
Hallo zusammen,
ich bin zur Zeit an der Projektarbeit für meine Elektrotechnikstudium dran (4. Semester). Meine Aufgabe besteht darin, an ein Referenzsystem (Starter Kit ST7 - Brushless Motor Control) 3 verschiedene BLDC-Motoren anzuschließen und das Regelverhalten (PI) mathematisch zu bestimmen und durch praktische Messungen zu verifizieren.

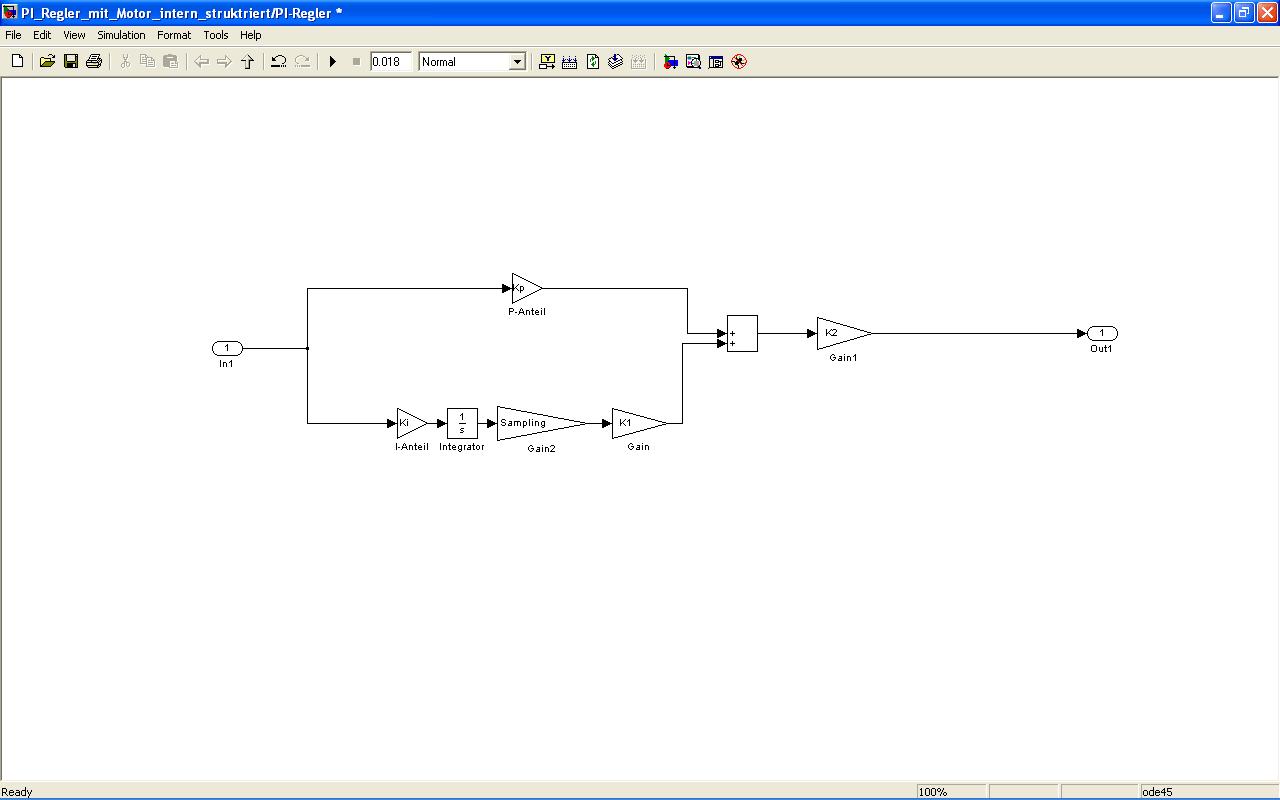

In Simulink habe ich bereits mein Motorenmodell aufgestellt. Bei meinem PI-Regler habe ich da gewisse Schwierigkeiten. Dabei wird der I-Anteil folgendermaßen berechnet: I-Wert(i)=I-Wert(i)+I-Wert(i-1). Mein Problem liegt jetzt darin, dass ich nicht genau weiß, wie ich den zuletzt bestimmten I-Wert(i-1) abfangen kann und diesen zum neuen Wert I-Wert(i) addieren kann.
Für jeden Tipp oder Hilfe wäre ich euch sehr dankbar!
| Beschreibung: |
|
Download |
| Dateiname: |
PI-Regler.JPG |
| Dateigröße: |
54.32 KB |
| Heruntergeladen: |
1364 mal |
|
|
|
|
|
|
| Lord nibbler |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.08.2008, 08:58
Titel:
|
|
Schau dir mal den unit delay - Block an unter Simulink>Discrete
der macht genau das.
Gruß Lord nibbler
|
|
|
|
| Dave86 |
Themenstarter
Forum-Century
|
|
Beiträge: 113
|
|
|
|
Anmeldedatum: 31.07.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.08.2008, 10:30
Titel:
|
|

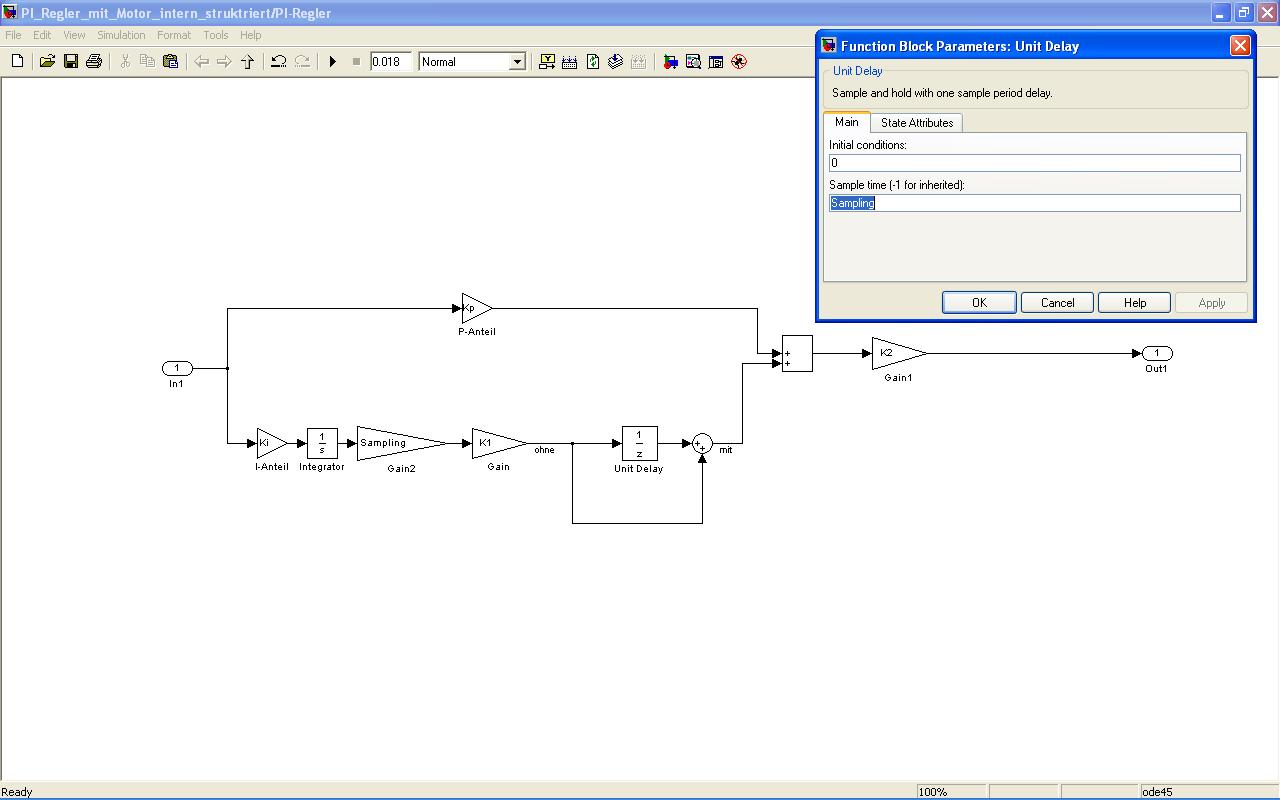

Danke Lord nibbler, ich habs jetzt folgendermaßen gelöst (s. Bild). War das so dein Gedanke?
David
| Beschreibung: |
|
Download |
| Dateiname: |
PI-Regler.JPG |
| Dateigröße: |
74.23 KB |
| Heruntergeladen: |
1413 mal |
|
|
|
|
|
|
|
