PID Regler mit Anti-Windup, keine Bodediagramm vom Regler?? |
|
| Joersch |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 23.12.2012, 12:01
Titel: PID Regler mit Anti-Windup, keine Bodediagramm vom Regler??
|
 |
Hallo liebe Matlab Community,
leider habe ich ein kleines Problem mit Simulink. (Version 2012a)

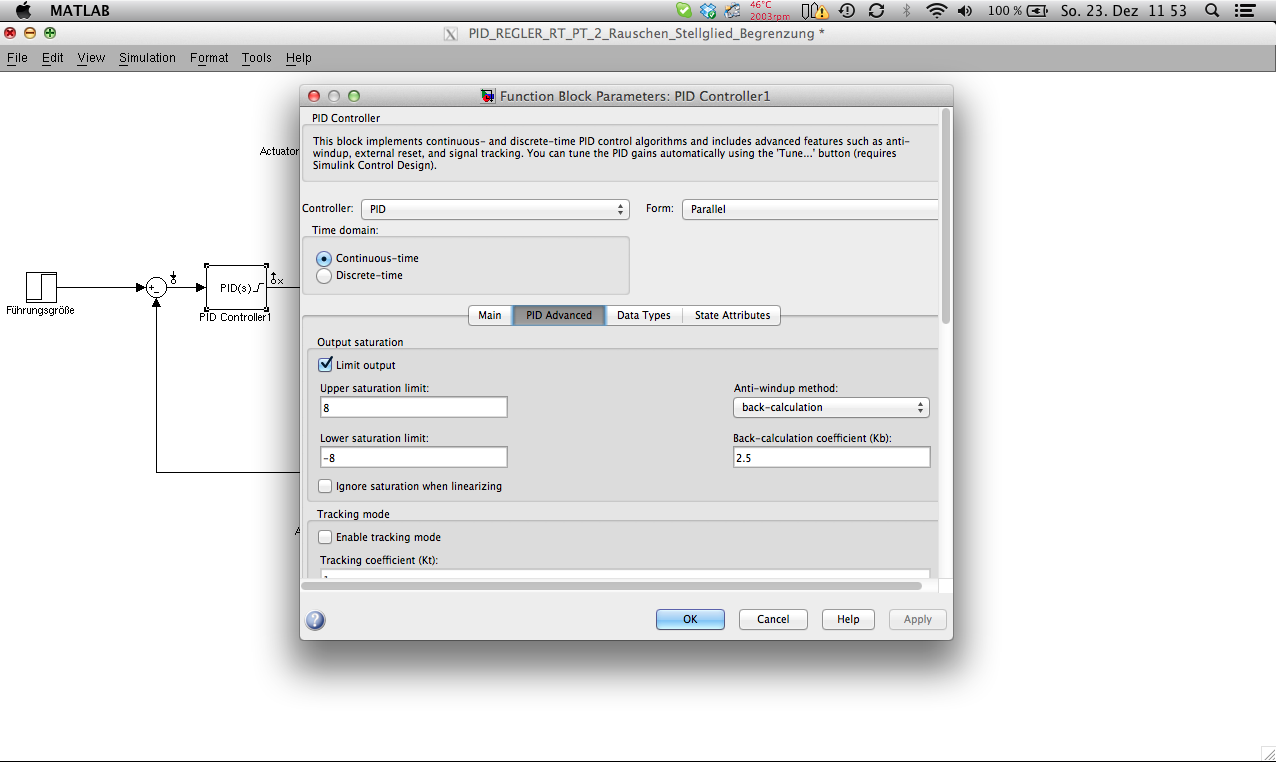

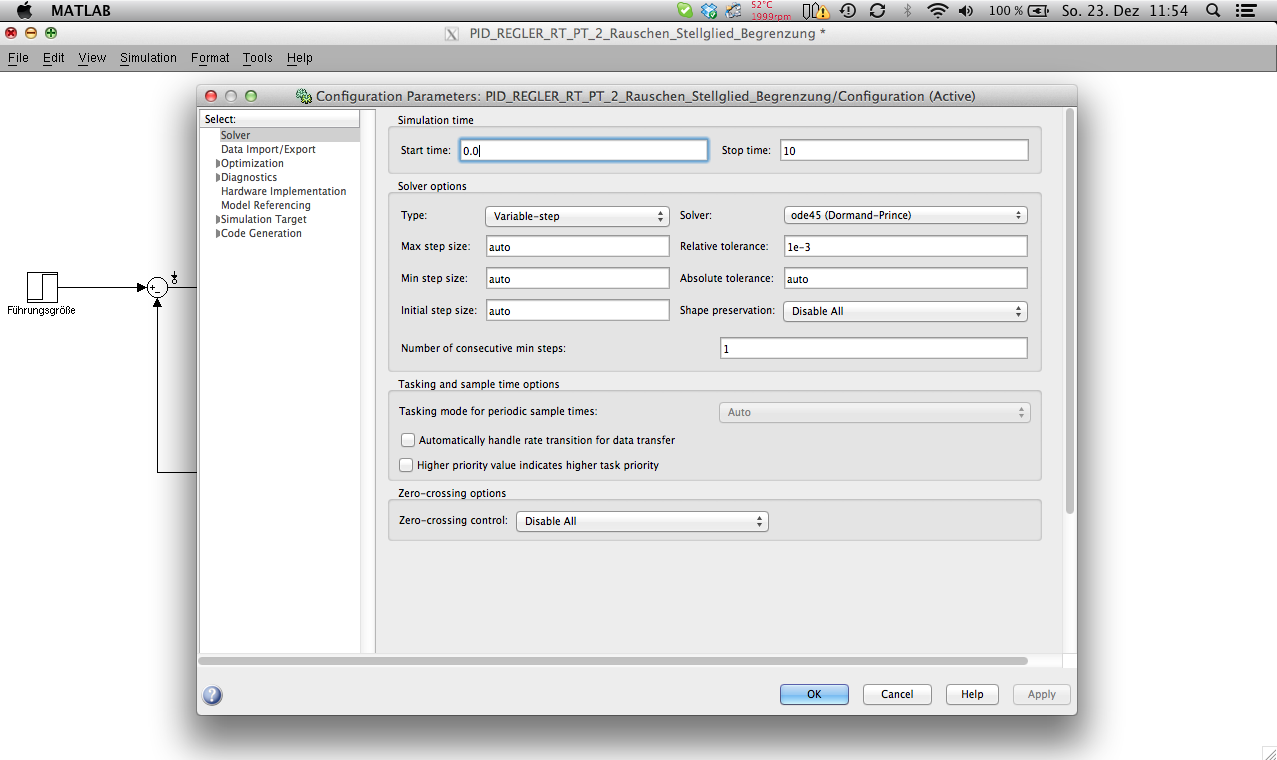

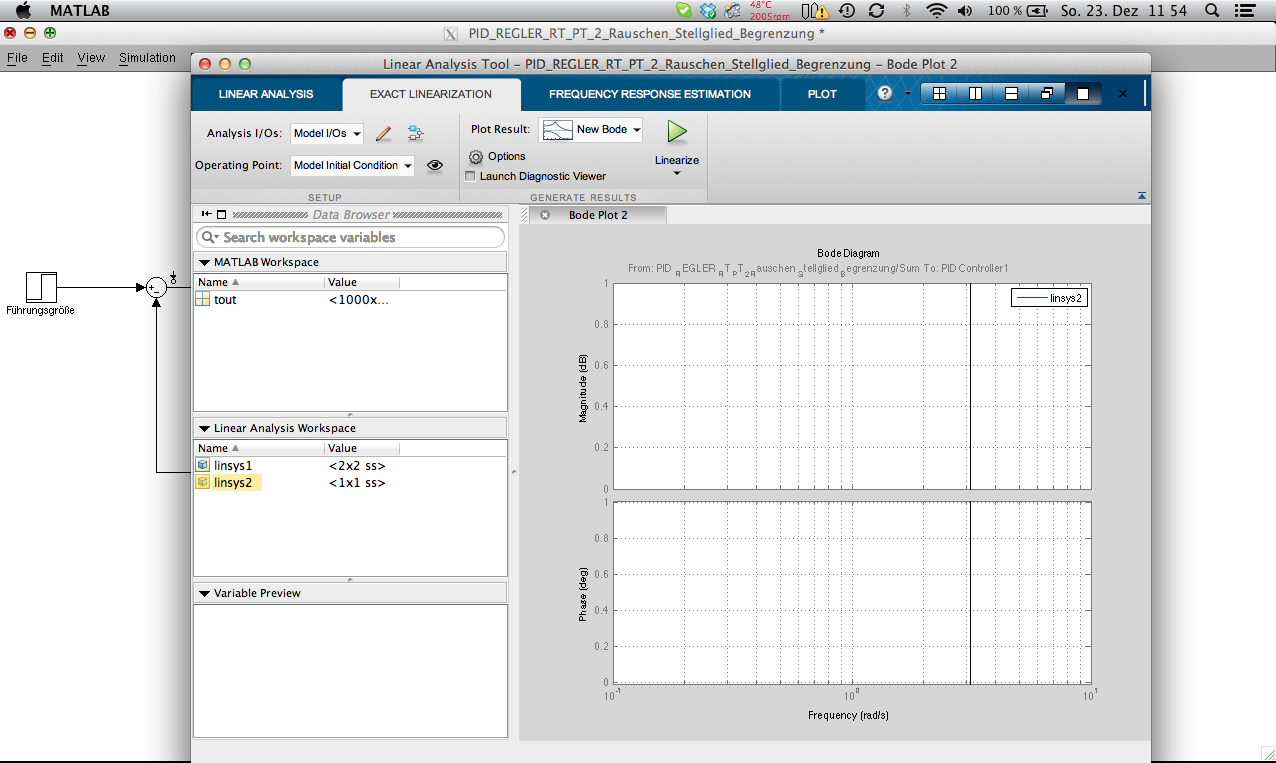

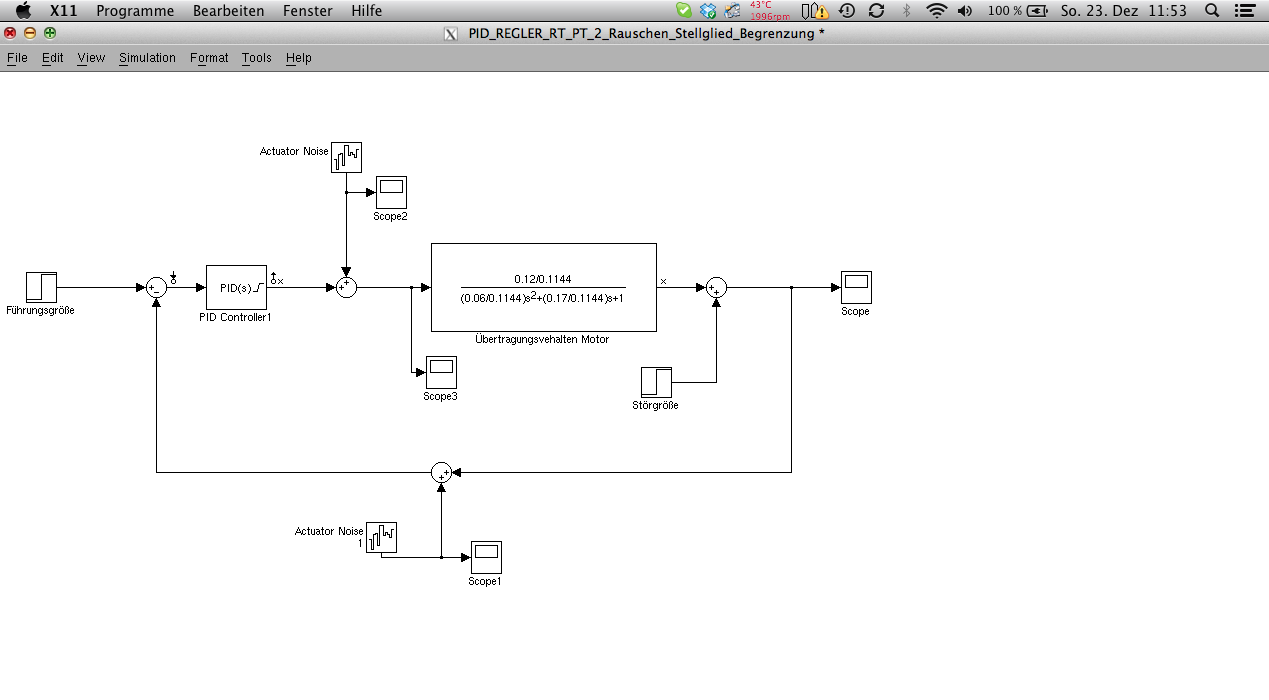

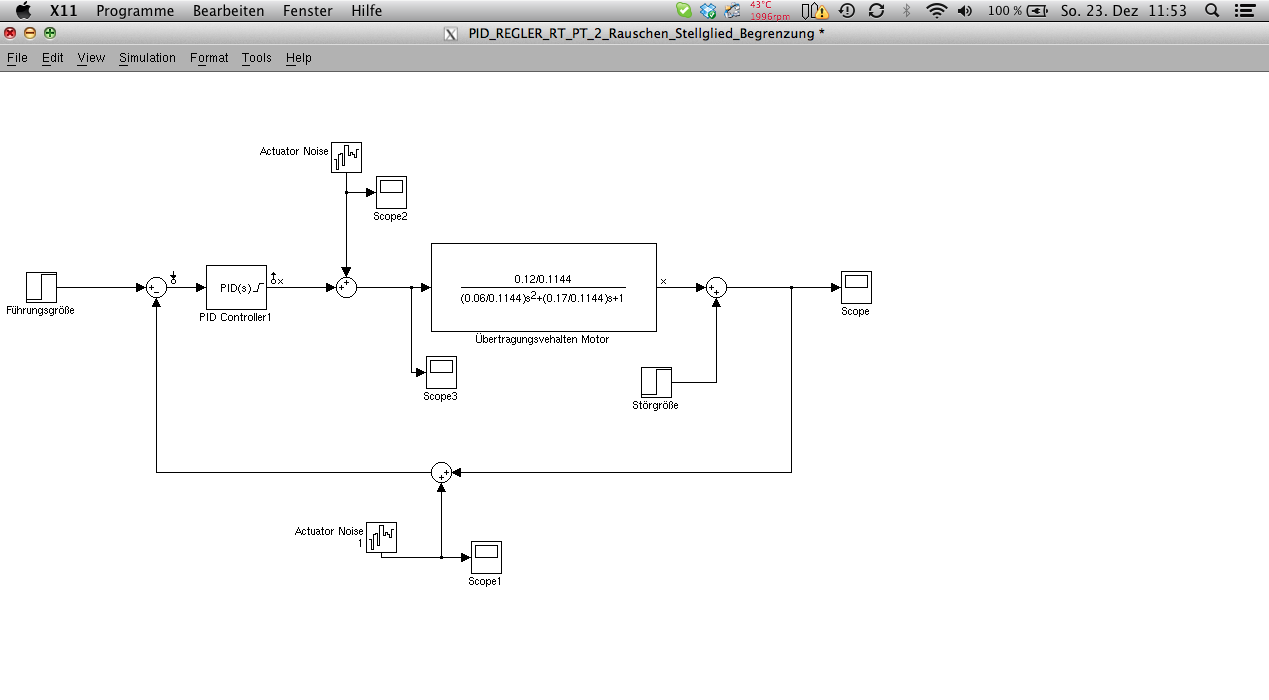

Ich habe ein Reglerkreis aufgebaut mit einem PID Regler und Anti-Windup Funktion. Wenn ich diese Funktion aktiviere, erstellt mir Simulink kein Bodediagramm mehr vom Regler. Deaktiviere ich die Funktion, macht er mir wieder eins. Was kann das Problem sein? Hier einige Screenshots. Bilder sagen ja schließlich mehr als 1000 Worte
