Verfasst am: 26.06.2012, 18:46 Titel: Pixelkoordinaten einer Kontur im S/W Bild

Hallo Leute,

kann mir jemad helfen, die Konturkoordinaten (weiße Pixel) aus einem S/W Bild im Uhrzeigersinn oder umgekehrt zu bekommen.

Durch die Tipps hier im Forum klappt es jetzt die X- und Y-Koordinaten auszulesen mit:

[row col] = find(Image == 1);

aber diese Koordinaten sind dann nicht in der Reihenfolge wie ich es brauche und wenn es mehr Messdaten geben wird, wird es ziemlich umstaendlich sein dies in die richtige Reihenfolge zu ordnen.

Gibt es ein Befehl, der die Pixel mit einer 8-Nachbarschaft Pixel fuer Pixel abtastet und von gefundenen (in diesem Fall weißen) Pixel dessen Koordinaten in einer Variable abspeichert?

ich habe es mit bwboundary Befehl versucht bekomme aber nich die Konturkoordinaten, sondern die Koordinaten von benachbarten Pixeln.

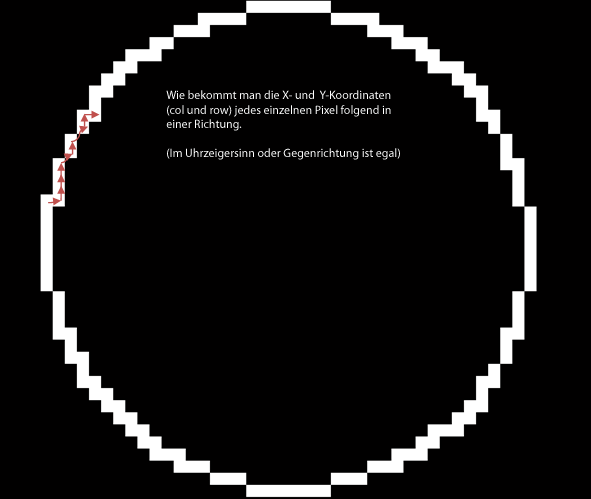

Ich haenge hier zwei Bilder an, im ersten Bild zeige ich was ich meine und im zweiten die Kreiskontur von der die Pixelkoordinaten gesucht sind.

Vielen Dank im voraus fuer Eure Tipps!!!

Gruss

5otuk


Beschreibung:

Kreiskontur

Download

Dateiname:


Dateigröße:

2.25 KB

Heruntergeladen:

938 mal


Beschreibung:

Vorgehensweise / Die Idee

Download

Dateiname:


Dateigröße:

15.16 KB

Heruntergeladen:

903 mal

flashpixx

Forum-Guru


	Beiträge: 355

	Anmeldedatum: 19.04.08

	Wohnort: ---

	Version: ---

Verfasst am: 26.06.2012, 19:22 Titel:

mit Hilfe der generalisierten Hough Transformation sollte sich der Kreis bzw. dessen Linie finden lassen http://de.wikipedia.org/wiki/Hough_Transformation
siehe dazu http://www.mathworks.de/help/toolbox/images/ref/hough.html

5otuk

Themenstarter

Forum-Anfänger


	Beiträge: 14

	Anmeldedatum: 18.06.12

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 28.06.2012, 17:52 Titel:

Hi,

dieses Problem wurde doch mit bwboundary gelöst, vielleicht wird es jemand mal brauchen:

(Es kann für mehrere Konturen/Objekte verwendet werden)

Code:

[B,L,N,A] = bwboundaries(bw);
imshow(bw);
for cnt = 1:N
hold on;
boundary = B{cnt};
plot(boundary(:,2), boundary(:,1),'r');
hold on;
text(mean(boundary(:,2)), mean(boundary(:,1)),num2str(cnt));
end

Funktion ohne Link?

und alle Pixelkoordinaten der Kontur werden in boundary Variable gespeichert (im Uhrzeigersinn).

Gruß 5otuk
