Verfasst am: 20.07.2014, 16:29 Titel: Plot als Datei von Modelica in Matlab exportieren

Hallo,
weiß jemand, wie kann man ein Plot als Datei von Modelica in Matlab exportieren.

Gruß

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 21.07.2014, 07:31 Titel:

Also irgendeine Software macht irgendeinen Plot und der soll nach MATLAB? Wie lieft er den vor der Plot? Als JPEG oder Bilddatei? Einen ASCII Format? Einen speziellen binären Format?

Andreas

Nassimi

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 13.07.14

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2014, 12:04 Titel:

Hallo,
zuerst hab ich versucht das Plot als PNG speichern und dann im Matlab png mit imread laden, mit image anzeigen. Aber das Qualität des Bild wird schlecht und außerdem in Bild sind 2 Koordinaten System.
jetzt wollte ich das Ergebniss aus Plot in einem Matrix speichern und dann im Matlab exportieren, aber ich weiß nicht wie?

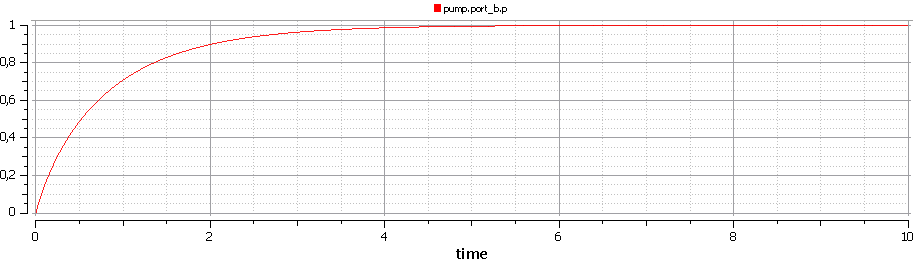

das code habe ich in Openmodelica Notbook geschrieben, das ist ein .onb datei. Im Anhang ist das Plot.

Code:

% Das ist mein Programm.

class Circuit3

FlowrateSource pump;

Ventil ventil;
Ground ground1;
Tank tank1;

equation
connect (pump.port_b,ventil.port_b);
connect (ventil.port_a,pump.port_a);
connect(ground1.port_a,pump.port_a);
connect(tank1.port_a, pump.port_b);
end Circuit3;

instantiateModel(Circuit3)

"class Circuit3
Real pump.port_a.p;
Real pump.port_a.q;
Real pump.port_b.p;
Real pump.port_b.q;
Real pump.dp;
Real pump.q;
parameter Real pump.qq = 1.0;
Real ventil.port_a.p;
Real ventil.port_a.q;
Real ventil.port_b.p;
Real ventil.port_b.q;
Real ventil.dp;
Real ventil.q;
parameter Real ventil.Kv = 1.0 \"Durchflusskoefizient\";
parameter Real ventil.F_R = 1.0 \"Reynoldsfaktor\";
parameter Real ventil.F_P = 1.0 \"Rohrleitungsgeometriefaktor\";
parameter Real ventil.ro_0 = 1.0 \"Dichte von Wasser\";
parameter Real ventil.ro_1 = ventil.ro_0 \"Dichte des strÃ¶menden Fluid\";
Real ground1.port_a.p;
Real ground1.port_a.q;
Real tank1.port_a.p;
Real tank1.port_a.q;
Real tank1.level;
parameter Real tank1.Area = 0.25;
parameter Real tank1.Rho = 1.0;
constant Real tank1.g = 9.81;
equation
pump.q = pump.qq;
pump.dp = pump.port_a.p - pump.port_b.p;
0.0 = pump.port_a.q + pump.port_b.q;
pump.q = pump.port_a.q;
ventil.dp = abs(ventil.q) * ventil.q * ventil.ro_1 / ((ventil.Kv * ventil.F_R * ventil.F_P) ^ 2.0 * ventil.ro_0);
ventil.dp = ventil.port_a.p - ventil.port_b.p;
0.0 = ventil.port_a.q + ventil.port_b.q;
ventil.q = ventil.port_a.q;
ground1.port_a.p = 0.0;
tank1.port_a.q = 9.81 * tank1.Rho * tank1.Area * der(tank1.level);
tank1.port_a.p = tank1.level;
pump.port_a.q + ventil.port_a.q + ground1.port_a.q = 0.0;
pump.port_b.q + ventil.port_b.q + tank1.port_a.q = 0.0;
pump.port_b.p = tank1.port_a.p;
pump.port_b.p = ventil.port_b.p;
ground1.port_a.p = pump.port_a.p;
ground1.port_a.p = ventil.port_a.p;
end Circuit3;
"

simulate(Circuit3,stopTime=500.)

record SimulationResult
resultFile = "Circuit3_res.mat",
messages = ""
end SimulationResult;

plot({tank1.port_a.p})

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

8.37 KB

Heruntergeladen:

417 mal

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 21.07.2014, 13:01 Titel:

Das Schwierige ist hier jemanden zu finden der Modellica kann... Importieren in MATLAB ist nicht das Ding.

Ich unterscheide zwischen "Plot", "Daten" und "Code".

Idealerweise speichert man in Modellica die berechneten *Daten* dieses e-Funktion ab und importiert sie dann in MATLAB.

Ein *Plot* wäre nur ein Bild und die Daten aus einem Bild zu extrahieren ist anspruchsvoll - hier aber wohl nicht nötig.

Hier liegt *Code* vor. In Simulink wahrscheinlich drei Blöcke. Vielleicht einfach es neu zu modellieren?

Andreas

Thomas84

Forum-Meister


	Beiträge: 546

	Anmeldedatum: 10.02.10

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2014, 15:47 Titel:

Ich habe auch nicht viel Ahnung von Modelica, aber hier:

https://www.openmodelica.org/images.....erGuide.htm#_Toc382075878

steht das man einfach mat etc als Format angeben kann. Müsstest also nur den Simulationsbefehl anpassen.

viele Grüße
Thomas

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 21.07.2014, 15:54 Titel:

Dann wäre man im Szenario "Daten" und bräuchte nur die Befehle LOAD und PLOT.

Andreas

Nassimi

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 13.07.14

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2014, 16:22 Titel:

Danke.

Gruß
