Verfasst am: 27.04.2017, 14:55 Titel: Plot an axes übergeben

Hallo Leute,

ich bin gerade dabei eine GUI ohne GUIDE zu erstellen und komme einfach nicht weiter. Bis jetzt habe ich einen Button der mir Dateien einliest, weiterverarbeitet und deren Daten in einer Listbox anzeigt. Dann gibt es noch zwei Buttons die mir jeweils einen plot erstellen, und zwei Achsen, die die jeweiligen plots durch betätigen der Buttons anzeigen sollen. Ich habe da schon alles mögliche probiert, aber die beste Lösung war bisher das beide plots in der zweiten Achse erscheinen.

Habt Ihr ne Idee wie ich die jeweiligen Achsen anspreche?

Das ist bisher mein Code:

Code:

% Create push button
hplot1 = uicontrol('parent', main, 'Style', 'pushbutton', 'String', 'Plot1',...
'Units','normalized', 'Position', [.05 .54 .049 .03]);
set(hplot1, 'Callback', @plot1);

% Create push button
hplot2 = uicontrol('parent', main, 'Style', 'pushbutton', 'String', 'Plot2',...
'Units','normalized', 'Position', [.1 .54 .049 .03]);
set(hplot2, 'Callback', @plot2);

% Create axes
axes1 = axes('Parent',main,'Position',[.2 .75 .7 .2]);

% Create axes
axes2 = axes('Parent',main,'Position',[.2 .5 .7 .2]);

Und die Callbacks für die zwei Buttons:

function plot1(hObject, value)
*Daten werden Verarbeitet
*Plot wird erstellt
plot( x1, y1, 'm');
hold on;
plot( x2, y2, 'k');

function plot2(hObject, value)
%genau wie function plot1

Funktion ohne Link?

Ich hoffe Ihr könnt mir helfen
Liebe Grüße Lala

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.04.2017, 15:31 Titel:

Hallo,

bei plot kannst du das Koordinatensystem angeben, in dem geplottet werden soll, z.B.

Code:

plot(axes1, x, y)

Funktion ohne Link?

Grüße,
Harald

Lala888

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 67

	Anmeldedatum: 05.09.16

	Wohnort: München

	Version: ---

Verfasst am: 28.04.2017, 09:22 Titel:

Danke für die Antwort Smile

Das funktioniert für den Plot, aber nicht für die Einstellungen wie Achsenbeschriftungen ect, die durch betätigen des Pushbuttons generiert werden.
Wie kann ich denn diese Einstellungen mit übergeben?

Liebe Grüße
Lala

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.04.2017, 09:24 Titel:

Hallo,

was machst du da genau?
Auch bei Befehlen wie xlabel kann das Koordinatensystem als erstes Argument übergeben werden.

Grüße,
Harald

Lala888

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 67

	Anmeldedatum: 05.09.16

	Wohnort: München

	Version: ---

Verfasst am: 28.04.2017, 09:53 Titel:

Im Callback vom Pushbutton Plot, wird der Plot und ylabel dazu generiert.
Hier ist der Code

Code:

function plot1(hObject, value)
% Mat file mit den einheiten der Kanäle wird geladen
load 'Einheiten';
% Index des angeklickten Kanals wird übergeben und ii genannt
ii=getappdata(0, 'selected_item');
% Array mit Kanalnamen wird übergeben
F=getappdata(0, 'F');
% Struct1 wird übergeben
S1=getappdata(0, 'S1');
% Struct2 wird übergeben
S2=getappdata(0, 'S2');
axes1=getappdata(0, 'axes1');
grid on;
zoom on;
title(F{ii}, 'interpreter', 'none');
xlabel('Zeit [s]', 'interpreter', 'none');
% y-Achsenbeschriftung
Pos=strmatch(F{ii}, Einheiten(:,1), 'exact');
E=Einheiten{Pos,2};
Messwert=F{ii};
Einheit=char(E);
ylabel([Messwert ' [' Einheit ']'], 'interpreter', 'none');

x1=S1.(F{ii})(:,1);
y1=S1.(F{ii})(:,2);
x2=S2.(F{ii})(:,1);
y2=S2.(F{ii})(:,2);

% Kanäle der beiden Messungen werden übereinander geplottet
plot(axes1, x1, y1, 'm');
hold on;
plot(axes1, x2, y2, 'k');

Funktion ohne Link?

Der Code für den zweiten Pushbutton ist identisch, es gehen nur andere Daten rein, und geplottet wird in der zweiten axes. Das Funktioniert auch.

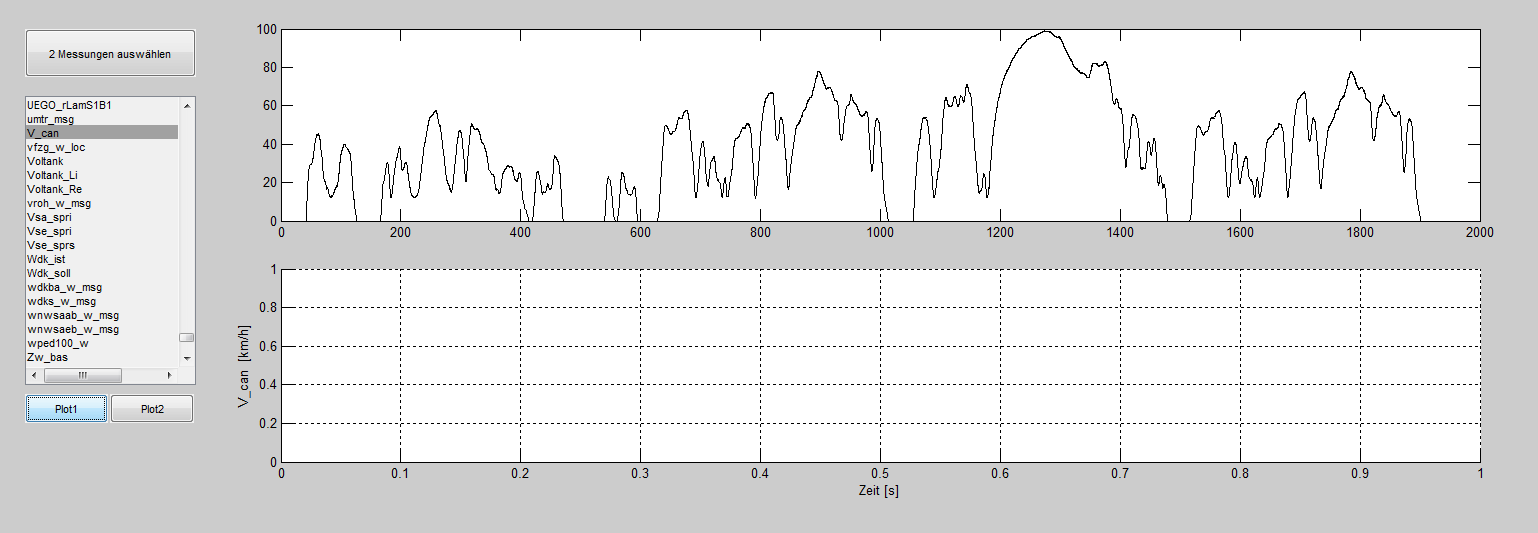

Beim ersten Plot wird nur der zweite Graph geplottet und die Achsenbeschriftungen landen bei der zweiten axes.

Was mache ich falsch?


Beschreibung:

Download

Dateiname:


Dateigröße:

41.49 KB

Heruntergeladen:

421 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.04.2017, 09:58 Titel:

Hallo,

wie gesagt:

Zitat:

Auch bei Befehlen wie xlabel kann das Koordinatensystem als erstes Argument übergeben werden.

Beispielsweise:

Code:

xlabel(axes1, 'Zeit [s]', 'interpreter', 'none');

Funktion ohne Link?

Das musst du halt bei jedem Befehl anpassen.

Grüße,
Harald

Lala888

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 67

	Anmeldedatum: 05.09.16

	Wohnort: München

	Version: ---

Verfasst am: 28.04.2017, 10:09 Titel:

Ok, jetzt hab ichs verstanden Smile

Bei axes2 funktioniert das Wunderbar, nur bei axes1 erscheint immernoch nur ein plot und keine Achsenbeschriftungen. Aber das liegt dann wohl an was anderem da der Code für beide Callbacks identisch ist.

Vielen Dank für die Info

Lala
