Verfasst am: 19.04.2011, 14:23 Titel: Plot aus GUI als jpg und xls abspeichern

Hallo Forums-Mitglieder,

ich bin totaler Matlab-Neuling und stehe vor einem für mich gerade unlösbaren Problem. Und zwar habe ich eine GUI entwickelt, die eine .txt-Datei (aus excel-Datei erstellt) einliest, das ganze als Plot ausgibt und die Daten der txt-Datei dann in einer for-Schleife berechnet. Die Werte der Schleifenberechnung werden wiederum in 4 verschiedenen Plots dargestellt.
Soweit funktioniert auch alles.

Um die ausgewerteten Daten nun aber auch nutzen zu können, möchte ich die einzelnen Plots jeweils als jpg und xls abspeichern, wobei sich mit drücken des Buttons ein Fenster öffnet in dem man dann festlegen kann, wo ich die .xls und die .jpg Dateien abspeichern kann.

Der Code für den dritten Button sieht bisher sehr mager aus und bringt mir keine wirklichen Ergebnisse.

Code:

% --- Executes on button press in Button_03.
function Button_03_Callback(hObject, eventdata, handles)

[file,path]=uiputfile('*.jpg','Bitte speichern Sie das Bild');

saveas(handles.Axes_02,'Strom','jpg')

% Update handles structure
guidata(hObject, handles);

Funktion ohne Link?

Hier dann mal noch der Code für die Berechnung der Schleife (für die xls-Datenspeicherung sicher von Vorteil Smile

Code:

for i=1:length(handles.V_Fahrprofil)

x = handles.V_Fahrprofil(i);
handles.Strom_Matrix(i) = handles.a1*x^5 + handles.a2*x^4 + handles.a3*x^3 + handles.a4*x^2 + handles.a5*x + handles.a6;
handles.Spannung_Matrix(i) = handles.b1*x^5 + handles.b2*x^4 + handles.b3*x^3 + handles.b4*x^2 + handles.b5*x + handles.b6;
handles.Leistung_Matrix(i) = handles.c1*x^5 + handles.c2*x^4 + handles.c3*x^3 + handles.c4*x^2 + handles.c5*x + handles.c6;
handles.Umdrehung_Matrix(i) = handles.p1*x^4 + handles.p2*x^3 + handles.p3*x^2 + handles.p4*x + handles.p5;
end;

Funktion ohne Link?

Für eure Hilfe wäre ich sehr dankbar.

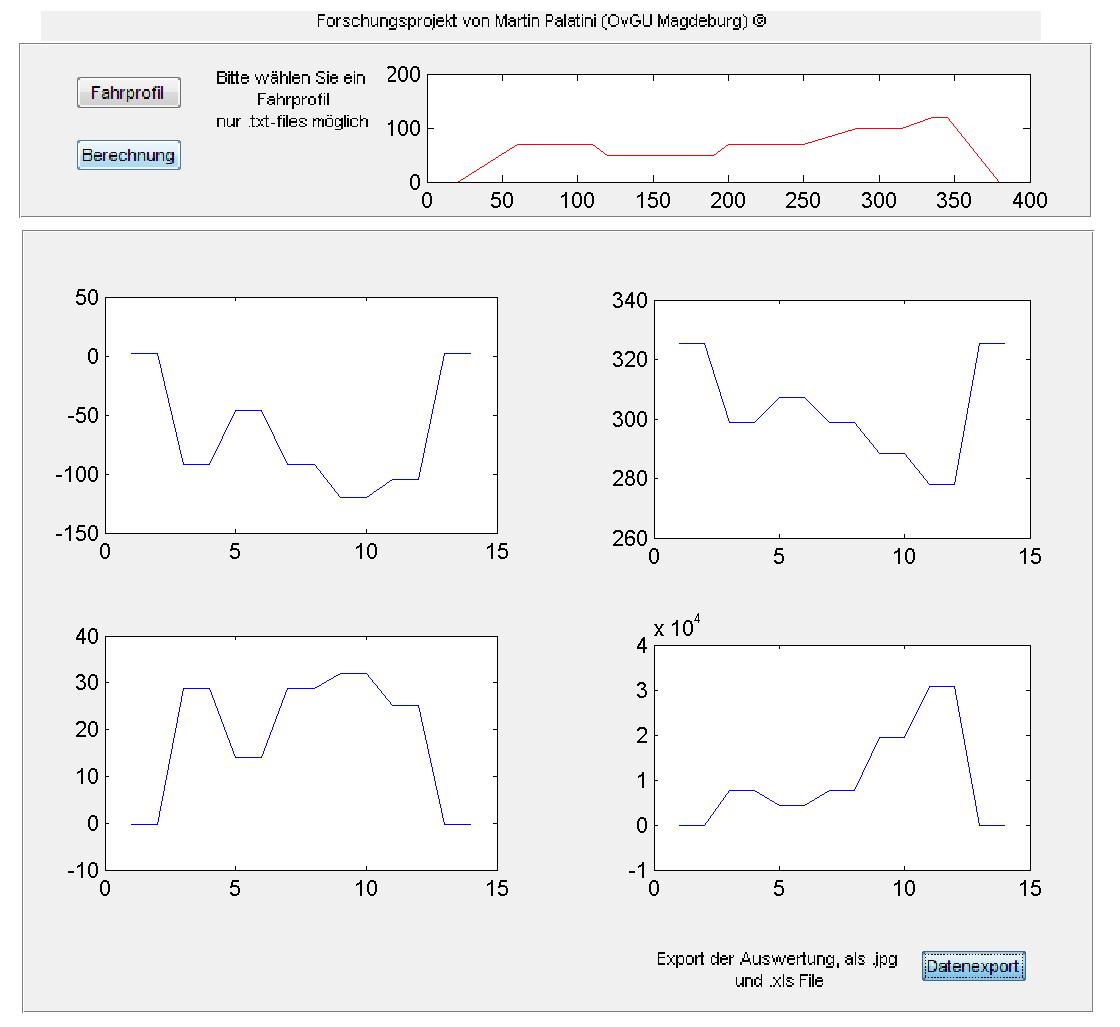

Beschreibung:

Das ist mal der Screenshot von meinem GUI. Dies hat das Programm erstellt, obwohl es eg nur die einzelnen Fenster eigen sollte.

Download

Dateiname:


Dateigröße:

88.77 KB

Heruntergeladen:

378 mal

steve

Ehrenmitglied


	Beiträge: 2.029

	Anmeldedatum: 03.09.07

	Wohnort: Wien

	Version: R2024a

Verfasst am: 12.07.2011, 16:46 Titel:

Moin,

schau dir mal die folgenden Funktionen an:

Code:

print
hgsave
xlsread % wäre evtl. von Vorteil um nicht erst den Umweg über txt-files gehen zu müssen
xlswrite

Funktion ohne Link?

Gruß
Alex
