Verfasst am: 19.01.2016, 19:57 Titel: Plot-Ausgabe anpassen

Hallo,

mein Code zum Plotten sieht folgendermaßen aus:

Code:

figure('units', 'normalized', 'position', [0.2 0.2 0.55 0.5])
dateiname = 'time';

datum = datestr(now,'yyyymmdd_HHMMSS');
dateiname = strcat('plot_', dateiname, '_shifting_', datum, '.pdf');
x = simout.Time ;
y = simout.Data;

fig_title = '';
fig_x = 'Time [s]';
fig_y = 'Force [N]';%
min_x = 0;
max_x = 2;
min_y = -8;
max_y = 0;

% legend_1 = {'shifted time primitive $\rho\tau$', ...
% 'path primitive $s_7$', ...
% 'time shifting factor $\rho$' ...
% };

legend_1 = {'$F_{des}$', ...
'$F_{act_{1}}$', ...
'$F_{act_{2}}$' ...
};

%% Latex Configuration
linewidth = 1;
font_size =20;
title_size = 22;
ticks_size = 22;
set(0, 'defaultTextInterpreter', 'latex');

%% Main Plot
%plot( x, y(:,1), 'r', 'LineWidth' ,linewidth );

hold on
plot(x, y(:,1), 'r', 'LineWidth', linewidth );
plot(x, y(:,2), 'g', 'LineWidth', linewidth );
plot(x, y(:,3), 'b', 'LineWidth', linewidth );

grid on
hold off

axis tight;

set(legend(legend_1),'Interpreter','Latex','FontSize',font_size);
set(title(fig_title),'fontsize',title_size,'interpreter','latex');
set(xlabel(fig_x),'fontsize',font_size,'interpreter','latex');
set(ylabel(fig_y),'fontsize',font_size,'interpreter','latex');
set(gca,'FontSize',ticks_size)

set(gca,'xlim', [min_x max_x]);
set(gca,'ylim', [min_y max_y]);

set(gcf,'PaperOrientation','landscape');

%% Save / Print figure:
print( '-dpdf', 'temp.pdf');
system('pdfcrop temp.pdf figure.pdf'); % Omit if pdfcrop not installed
system('rm temp.pdf');
print( '-dpdf', dateiname);

%% Clear all variables
clear x y fig_title fig_x fig_y min_x max_x max_y max_y datum
clear linewidth font_size title_size ticks_size dateiname

Funktion ohne Link?

Meine Fragen hierzu lauten:

Weiß jemand wie ich die y-Achse anders skalieren kann?
Wie kann ich die Schriftart der Achsenzahlen ändern?
Die Legende wird leider kursiv dargestellt. Wie kann man dies verhindern?

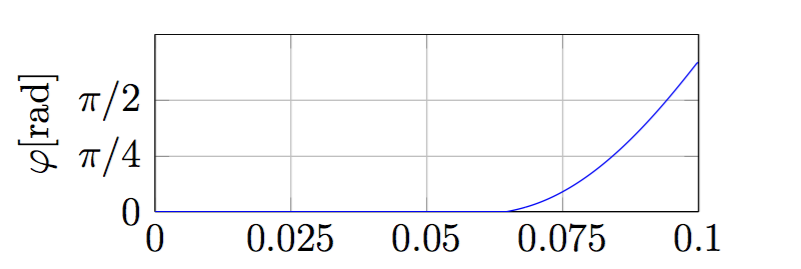

Außerdem habe ich es nicht geschafft, dass bei der Ausgabe als pdf-Datei der gesamte Rand schwarz ist, wie im Beispiel (siehe Anhang).

Wäre dankbar für jede Hilfe.


Beschreibung:

Download

Dateiname:


Dateigröße:

34.03 KB

Heruntergeladen:

458 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.01.2016, 12:46 Titel: Re: Plot-Ausgabe anpassen

Hallo Matgollum,

Zitat:

Weiß jemand wie ich die y-Achse anders skalieren kann?

Mit "set(AxesHandle, 'YLim', [lowerLimit upperLimit])".

Zitat:

Wie kann ich die Schriftart der Achsenzahlen ändern?

Versuche mal dies vor dem erstellen der AXES:

Code:

set(FigureHandle, 'DefaultAxesTextFontName', 'Arial')

Funktion ohne Link?

Ich habe gerade kein Matlab zur Verfügung, aber etwas in der Art sollte funktionieren.

Zitat:

Die Legende wird leider kursiv dargestellt. Wie kann man dies verhindern?

Das wundert mich. Auf Deinem Beispielbild ist keine Legende enthalten.

Zitat:

Außerdem habe ich es nicht geschafft, dass bei der Ausgabe als pdf-Datei der gesamte Rand schwarz ist, wie im Beispiel (siehe Anhang).

Im angehängeten Bild sieht der Rand schwarz aus, bis auf das Gebiet, das von den Messdaten überlagert wird. Welchen Rand meinst Du genau?

Gruß, Jan
