Plot automatisch aktualisieren


eva2020
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 29.11.19
Wohnort: ---
Version: 2018b
     Beitrag Verfasst am: 09.12.2019, 15:51     Titel: Plot automatisch aktualisieren
  Antworten mit Zitat
Hey, ich bin Matlab-Beginnerin und bräuchte dringend Hilfe...
Ich habe eine 2x2 Tabelle, die ein Gebiet definiert. Aktuell erscheint in meiner Funktion die Tabelle mit dem Plot des Gebiets in einem UI. Die Werte der Tabelle sind veränderbar, aber der Plot aktualisiert sich nicht bei Veränderung.

Code:
t = table(Drehzahl, Drehmoment, 'RowNames',{'Startpunkt' 'P1' 'P2' 'P3' 'Endpunkt'});

fig = uifigure;
fig.Position(3:4) = [822 360];

uit = uitable(fig,'ColumnEditable',true);
uit.Data = t;
uit.FontSize = 10;
uit.FontWeight = 'bold';
uit.ColumnEditable = true;
uit.Position(3) = 375;
ax = uiaxes(fig);
ax.Position(1) = 415;
ax.YLabel.String = 'Drehmoment [Nm]';
ax.XLabel.String = 'Drehzahl [rpm]';
x = t{:,1};
y = t{:,2};
area(ax,x,y);
ax.XLim = [0 45];
ax.YLim = [0 2000];
ax.Title.String = 'Feld der gefahrenen Punkte';



Kann mir irgendjemand weiterhelfen??

Danke!!

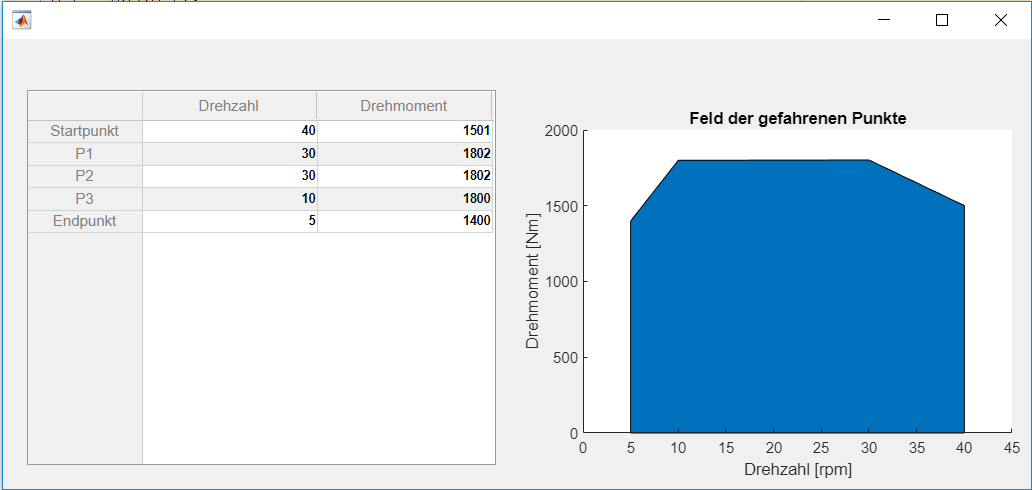

 Beschreibung:

Download
 Dateiname:  plot.PNG
 Dateigröße:  20.15 KB
 Heruntergeladen:  282 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.12.2019, 09:26     Titel:
  Antworten mit Zitat
Hallo,

gerade für AnfängerInnen würde ich sagen, dass App Designer leichter ist als die GUI programmatisch zu erstellen.
Wenn du bei dem bisherigen Ansatz bleiben willst, siehe hier:
https://de.mathworks.com/help/matla.....rogrammatic-workflow.html
Ich würde sagen, du brauchst einen CellEditCallback.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

eva2020
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 29.11.19
Wohnort: ---
Version: 2018b
     Beitrag Verfasst am: 10.12.2019, 11:48     Titel:
  Antworten mit Zitat
Hallo Harald, danke für deine Antwort.

Der gezeigte Part ist nur ein kleiner Teil einer umfangreichen Funktion, von daher wäre App Designer nicht passend, glaube ich. Ich weiß nicht, wie ich den Callback definieren muss... wenn ich das wüsste, würde sich alles klären.

Lieber Gruß,
Eva
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 10.12.2019, 12:45     Titel:
  Antworten mit Zitat
Hallo,

das geht an sich aus dem Link hervor.
Code:
uit.CellEditCallback = @myfun;

mit
Code:
function myfun(src, event)


Die Signatur der Funktion ist zwar so, aber wahrscheinlich reicht hier
Code:
uit.CellEditCallback = @(src, evt) area(ax,uit.Data{:,1},uit.Data{:,2});


Grüße,
Harald
