Verfasst am: 27.02.2016, 11:49 Titel: Plot Befehl löscht title und label handles

Hallo goMatlab Forum,

ich habe ein für mich unverständliches Problem beim Plotten. Zunächst lade ich nacheinander 2 Signale und plotte sie im Zeitbereich.

Code:

hLineS(1) = plot(axh,xVal{1,1},signal{1,1});
hold on
hLineS(2) = plot(axh,xVal{1,2},signal{1,2});
hold off

Funktion ohne Link?

Nun wechsel ich in den Frequenzbereich und möchte z.B. das Betragsspektrum für beide Signal plotten.

Allerdings löscht mir folgender Befehl zum Plotten des Spektrum für Signal 1 die Title und x/ylabels.

Code:

hLineS(1) = plot(axh, FFT.fv, FFT.mag);
hold on
...

hLineS(2) = plot(axh, FFT.fv, FFT.mag);

Funktion ohne Link?

Die title und label handles werden der Plotfunktion beim Aufruf übergeben.

Code:

[hLineS,axh] = Plot_function(axh,Data,hTitle,hXLabel,hYLabel,hZLabel,hColorbar,hColorbarLabel)

Funktion ohne Link?

Vor dem Plot Befehl sind die handles noch vorhanden, nach dem Befehl

Code:

hTitle =

handle to deleted Text

Funktion ohne Link?

Habe ich nur 1 Signal und wechsel vom Zeit- in den Frequenzbereich ist alles ok, wobei auch hier der gleiche Plotbefehl ausgeführt wird. Wieso löscht er hier die handles nicht bzw. warum im oben genannten Fall?

Mein title und label handles lege ich in der MainGUIFcn an und formatiere (Schriftfarbe etc.) sie noch entsprechend an andere Stelle.

Code:

handles.hTitle = title(handles.axh,...
'SignalViewer - Darstellung von Signalen im Zeit- und Frequenzbereich',...
'Units','data',...
'Visible','on',...
'Tag','hTitle',...
'Interpreter','tex');

Funktion ohne Link?

In der Plotfunktion werden dann nur die strings von title und x/y/zlabel verändert, was natürlich nicht mehr geht wenn die handles gelöscht sind.

Code:

% axes labels
set(hTitle,'String',Settings.TitleTime)
set(hXLabel,'String',Settings.xLabelTime)
set(hYLabel,'String',Settings.yLabelTime)

Funktion ohne Link?

Normalerweise kommt das hold on nachdem das 1. Signal geplottet wurde um das 2. hinzuzufügen. Setze ich das hold on jedoch vor den Plotbefehl für Signal 1, werden die title und label handels nicht gelöscht. Also...

Code:

hold on
hLineS(1) = plot(axh, FFT.fv, FFT.mag);

Funktion ohne Link?

So werden aber die axes children immer mehr, da durch das hold on das Löschen deaktiviert wird.

Bin für jede Hilfe dankbar!

Gruß DSP

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 27.02.2016, 20:01 Titel:

Hallo,

warum das so ist, kann ich dir auch nicht sagen. Eine mögliche Abhilfe: "hold on" lassen und die bisherigen Linien löschen:

Code:

p = plot(rand(10,1));
xlabel('x')
hold on
delete(p)
p2 = plot(-10*rand(10,1));

Funktion ohne Link?

Alternativ die Linien nicht neu zeichnen, sondern die Daten ersetzen:

Code:

p = plot(rand(10,1));
xlabel('x')
hold on
set(p, 'YData', -10*rand(10,1));

Funktion ohne Link?

Grüße,
Harald

P.S.: bitte die Beispiele möglichst kompakt halten. Mir ist hier auch der Zusammenhang zwischen den 6 Code-Schnipseln nicht wirklich klar.

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 27.02.2016, 20:58 Titel:

Hallo Harald,

Zitat:

Eine mögliche Abhilfe: "hold on" lassen und die bisherigen Linien löschen:

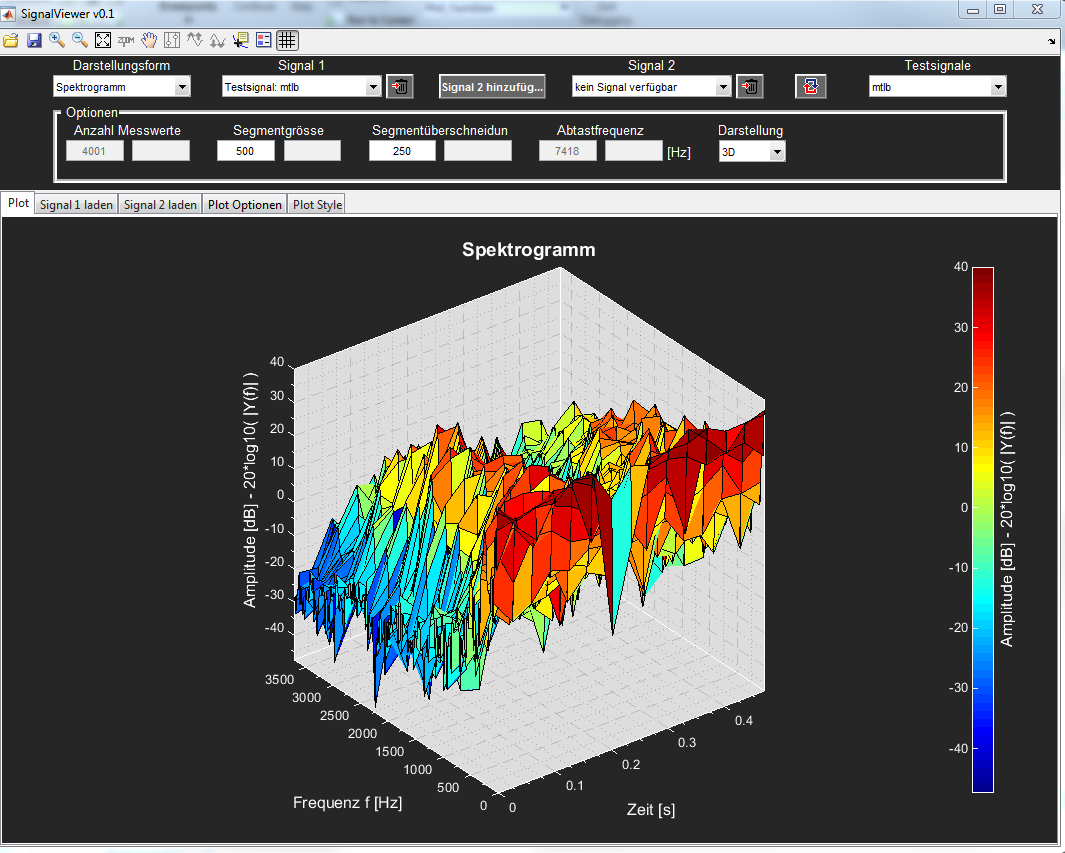

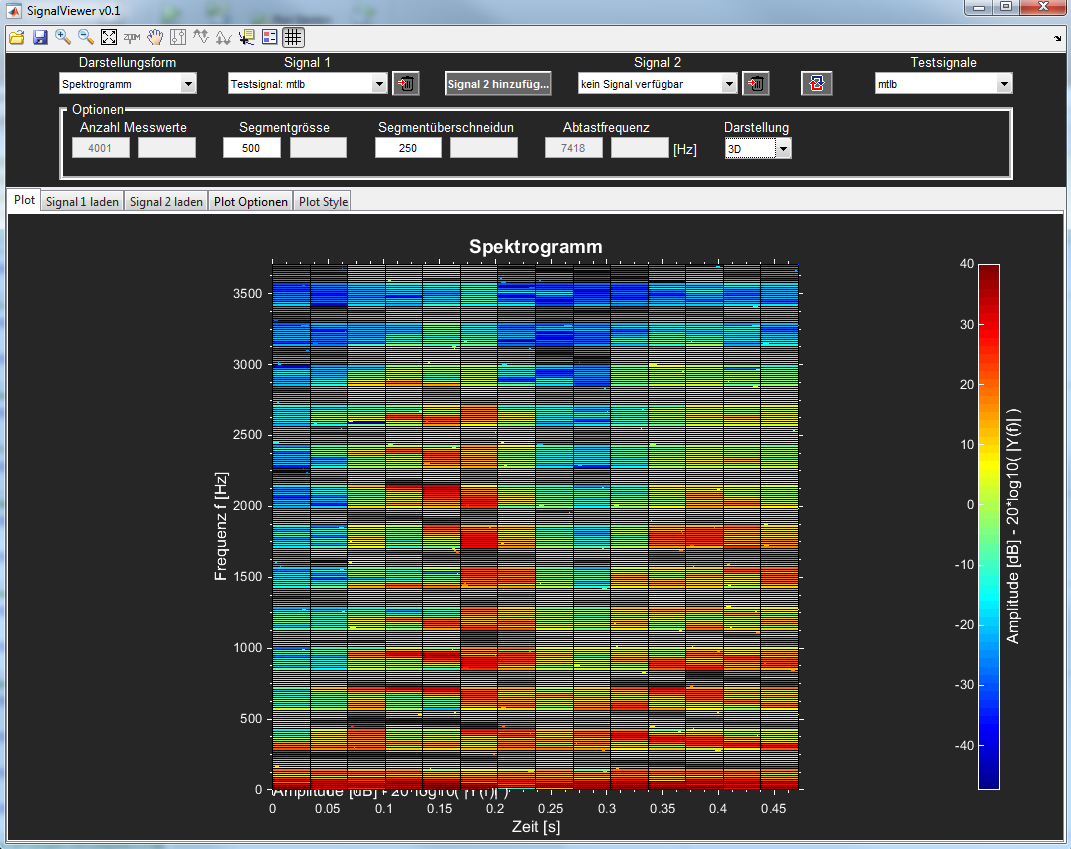

Prinzipiell hätte ich damit kein Problem, jedoch führt das hold on dann bei der Darstellung des Spektrogramms in 3D zu einem fehlerhaften plot (siehe Bilder) Das Spektrogramm erstelle ich so.

Code:

% PLot Spektrogramm in 3D
hLineS(1) = surf(axh,t,fv,S);

axis(axh,'vis3d')

% enable Rotation of 3D plot
rotate3d on

Funktion ohne Link?

Es lässt sich dann zwar wieder in die Darstellung aus dem 1. Bild rotieren, aber die Größe des Plots ist nicht korrekt.

An die zweite Variante habe ich auch schon gedacht, aber noch nicht ausprobiert.

Zitat:

P.S.: bitte die Beispiele möglichst kompakt halten. Mir ist hier auch der Zusammenhang zwischen den 6 Code-Schnipseln nicht wirklich klar.

Das ist halt nicht so einfach wenn man es aus einem größeren Projekt heraustrennen muss. Evtl. hilft diese Erklärung etwas...

1. Code: zeigt wie ich 2 Signale im Zeitbereich dargestellt werden
2. Code: wie die beiden Zeitsignale nach der FFT als Betragsspektrum dargestellt werden
3. Code: Sollte nur verdeutlich das die title und handle labels der Plotfunktion übergeben werden. Innerhalb der Plotfunktion werden also keine labels neu erstellt, sondern nur die vorhanden lediglich angepasst.l
4. Code: Zeigt wie ich in der Hauptfunktion der GUI das Title handle erzeuge, welches dann der Plotfunktion übergeben wird.
5. Code: Zeigt wie innerhalb der Plotfunktion der Text des title geändert wird. Mehr passiert mit den handles innerhalb der Plotfunktion nämlich nicht.

Ich werde deinen 2 Vorschlga mal testen. Falls ich nicht weiter komme, werde ich versuchen ein Beispiel zu erstellen, welches den Fehler beinhaltet.

Aber schon mal vielen Dank für deine Hilfe!

Gruß DSP


Beschreibung:

Download

Dateiname:


Dateigröße:

107.62 KB

Heruntergeladen:

267 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

129.72 KB

Heruntergeladen:

276 mal

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 28.02.2016, 16:52 Titel:

Hallo,

leider bringt mich die Variante über

Code:

set('XData',...,'YData',...)

Funktion ohne Link?

auch nicht wirklich weiter. So sieht meine CreateFcn von axes aus:

Code:

% initial Plot on Signalviewer startup - show some Informations
function PlotInit_CreateFcn(hObject, ~)
% Init graph
handles.Data.hLineS(1) = plot(hObject,1:10, ones(1,10));
hold(hObject,'on')
handles.Data.hLineS(2) = plot(hObject,1:10, ones(1,10));
handles.Data.hLineS(3) = plot(hObject,1:10, ones(1,10));
handles.Data.hLineS(4) = plot(hObject,1:10, ones(1,10));
hold(hObject,'off')
set(hObject,'XLim',[1 10],'YLim', [0 1])

% show no signals
set(handles.Data.hLineS(1),'Visible','off')
set(handles.Data.hLineS(2),'Visible','off')
set(handles.Data.hLineS(3),'Visible','off')
set(handles.Data.hLineS(4),'Visible','off')

% show information
info = sprintf('Information:\n\n');

handles.Data.hInfoText = text(2,0.8,info,...
'Tag','InfoText',...
'FontSize',12,...
'FontWeight','bold',...
'Color',handles.Data.Color.FontColor,... 'BackgroundColor',handles.Data.Color.BackgroundGrey);

end

Funktion ohne Link?

Damit kann ich jetzt die LineHandles hLineS nehmen um die x- und y-Daten zu ändern.

Allerdings nutze ich auch die Funktionen plotyy zur Darstellung von Betrag und Phase des Frequenzspektrums sowie imagesc und surf für die Darstellung des Spektrogramms in 2D und 3D. Benötige ich also z.B. die plotyy Funktion, müsste ich erst wieder einen neuen leeren Plot erzeugen:

Code:

function PlotYYInit
delete(handles.Data.hLineS)
% Init graph
hold(handles.axh,'on')
[handles.Data.axhYY, handles.Data.hLineS(1), handles.Data.hLineS(3)] = plotyy(handles.axh,1:10,ones(1,10),1:10, ones(1,10));
[handles.Data.axhYY, handles.Data.hLineS(2), handles.Data.hLineS(4)] = plotyy(handles.axh,1:10,ones(1,10),1:10, ones(1,10));
hold(handles.axh,'off')
set(handles.axh,'XLim',[1 10],'YLim', [0 1])

% show no signals
set(handles.Data.hLineS(1),'Visible','off')
set(handles.Data.hLineS(2),'Visible','off')
set(handles.Data.hLineS(3),'Visible','off')
set(handles.Data.hLineS(4),'Visible','off')
end

Funktion ohne Link?

Jetzt hänge ich aber hier wieder mit hold on, da ansonsten beim 1. Plotbefehl die label handles gelöscht werden. Und nun bin ich ehrlich gesagt etwas ratlos wie ich das Problem lösen kann.

Gruß DSP

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.02.2016, 17:32 Titel:

Hallo,

was spricht denn eigentlich dagegen, die Labels einfach nochmal zu erzeugen?
Wenn du das in eine Funktion auslagerst, ist der Aufruf eine Zeile.

Grüße,
Harald

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 28.02.2016, 17:52 Titel:

Hallo Harald,

da wird mir wohl nichts anderes übrig bleiben. Ich finde es halt etwas unsinnig die Labels neu zu erzeugen, wenn ich nur den String ändern möchte.

Ich hatte gehofft es gibt ein Lösung/Erklärung warum die Labels bei einem plot Befehl gelöscht werden.

Gruß DSP
