Plot: blau-, rot- grüntöne


taa
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 20.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 11:52     Titel: Plot: blau-, rot- grüntöne
  Antworten mit Zitat
Hallo zusammen

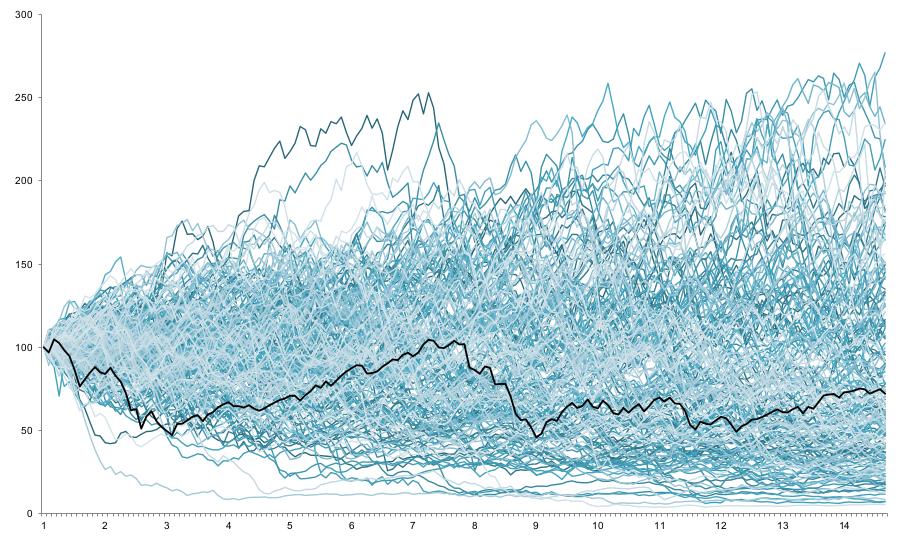

Ich habe eine Variable (size: 3960x200) und würde diese gerne im gleichen Farbton plotten (ähnlich wie im angehängten Bild). Leider weiss ich nicht genau, wie und wo ich das spezifizieren kann. Bin auf colormap gestossen, bisher jedoch ohne Erfolg.

Vielen Dank für euer Input.

 Beschreibung:

Download
 Dateiname:  chartBlue.jpg
 Dateigröße:  115.99 KB
 Heruntergeladen:  402 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 20.06.2015, 12:11     Titel:
  Antworten mit Zitat
Zitat:
Bin auf colormap gestossen, bisher jedoch ohne Erfolg.

was hast du denn versucht? und welche fehler sind aufgetreten. ohne code beispiele kann man das immer schlecht nachvollzihen.
du kannst die farbe eines plots in mit der option 'color' einstellen und dabei den rgb wert einstellen. den rgb wert kannst du per hand generieren nach deinen vorstellungen oder du nimmst schon etwas vorgefertigtes wie bone oder winter
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Epfi
Forum-Meister

Forum-Meister


Beiträge: 1.134
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 12:13     Titel:
  Antworten mit Zitat
Ist das Kunst? :-)

colormap hilft Dir an der Stelle nicht weiter... Es gibt möglicherweise elegantere Methoden, aber so geht es:

Code:

num_lines = 10;

rot = linspace(0.9, 0.1, num_lines );
gruen = linspace(0.5, 0.9, num_lines );
blau = linspace(0.4, 1, num_lines );

x = 1:20;
hold on
for idx = 1:num_lines
    plot(x, randn(size(x)), 'Color', [rot(idx), gruen(idx), blau(idx)]);
end

Private Nachricht senden Benutzer-Profile anzeigen

taa
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 20.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 13:11     Titel:
  Antworten mit Zitat
@Epfi: Nein, es ist sicherlich keine Kunst, wenn man weiss, wie es geht. Wink
Das Problem ist jetzt, dass ich 200 Datenreihen mit 3960 Datenpunkten plotten möchte. Und die Anzahl an Datenreihen kann auch varieren. Deswegen ist dein Ansatz mit [rot(idx), gruen(idx), blau(idx)] eher suboptimal, oder?

@Winkow: Ich habe, ausgehend von http://fr.mathworks.com/help/matlab/ref/colormap.html folgendes gemacht:

Code:


Hat jedoch keinen Einfluss.
Private Nachricht senden Benutzer-Profile anzeigen

Epfi
Forum-Meister

Forum-Meister


Beiträge: 1.134
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 13:19     Titel:
  Antworten mit Zitat
Ich meinte eher die Grafik an sich - in meinen Augen ist der künstlerische Wert sehr hoch ;)

Wenn die Anzahl der Datenreihen vorab bekannt ist, entspricht das meinem Parameter num_lines. Bei dir müsstest Du da eben mit size() den für Dich gerade zutreffenden Wert ausrechnen und num_lines zuweisen. Wenn Du die Anzahl der Datenreihen nicht vorab kennst, ist das Problem nicht lösbar, weil Du ja dann auch nicht vorher weißt, wie viele Farbstufen Du überhaupt brauchen wirst.

Schnell ist das ganze mit Sicherheit aber nicht.
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 20.06.2015, 14:28     Titel:
  Antworten mit Zitat
wenn dir das winter schema gefällt kannst du halt die version von epfi anpassen
Code:
A=rand(10,4);
b=winter(size(A,2));
f=figure(1);
hold on
for k=1:size(A,2);
    plot(A(:,k),'color',b(k,:))
end

_________________

richtig Fragen
