Verfasst am: 20.10.2015, 14:01 Titel: Plot einer RBF-Interpolation

Hallo,

ich habe folgendes Problem.

Ich habe ein Script zur Berechnung einer RBF-Interpolation (siehe Anhang) geschrieben, weiß jedoch nocht nicht so richtig, wie ich die Funktion s(x) plotten soll.

Ich habe nun zuerst den ersten Teil betrachtet:
$s(x)=\sum_{i=1}^N\omega_i\phi\left(\left|\left|x-x_i \right|\right|_2\right)$

(besser zu erkennen im Anhang)

Für das $x_i$ habe ich jeweils meine Werte $x_i=[x_i y_i]^T$ eingesetzt.
Für das $x$ war es mir nun jedoch unklar...

Ich habe das wie folgt gemacht:

Code:

x=linspace(0,0.1,14);
y=linspace(-0.05,0.005,14);

probe=[x;y];

Funktion ohne Link?

Webei Probe hier mein Vektor x ist.
Ich denke jedoch, dass das nicht korrekt ist.

Teil zwei der Gleichung (das Polynom) $p(x)$ habe ich wie folgt realisiert:

Code:

[xi, yi]=meshgrid(x,y);

p=a0+ax*xi+ay*yi;

Funktion ohne Link?

Ich verwende meshgrid, da ein 3D Plot (siehe Anhang) herauskommen soll. Leider ist mein Plot immer nur linear, deshalb kann da was nicht stimmen. Ich müsste eigentlich eine Krümmung erkennen können.

Könnt ihr mir helfen?

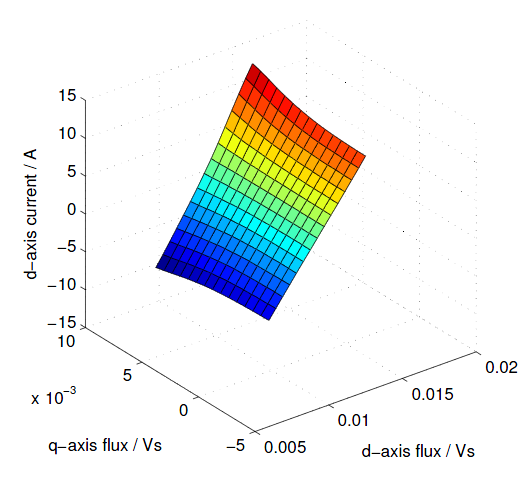

Beschreibung:

Plot

Download

Dateiname:


Dateigröße:

50.41 KB

Heruntergeladen:

353 mal

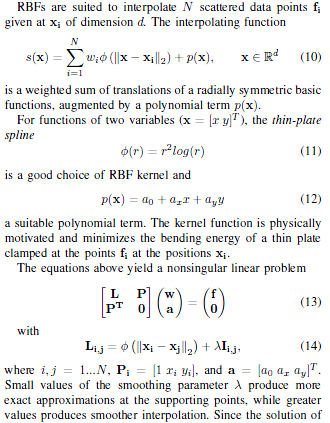

Beschreibung:

Problematik

Download

Dateiname:


Dateigröße:

36.81 KB

Heruntergeladen:

354 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 20.10.2015, 14:37 Titel:

wie siht denn deine funktion phi aus? und deine wichtung?
xi un yi sind deine punkte die du bereits hast. x und y die stelle an der du interpolieren willst. du mischt das irgendwie. das finde ich verwirrend.
_________________

richtig Fragen

Patrick1990

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 51

	Anmeldedatum: 25.02.13

	Wohnort: Thüringen

	Version: 2015b

Verfasst am: 20.10.2015, 14:41 Titel:

Hallo, meine Funktion phi ist wie auf dem Foto zu erkennen:

Code:

function phi2=phi(r);
if r==0
phi2=0;
else
phi2=abs((r.^(2*1))).*log10(abs(r));
end

Funktion ohne Link?

Ok, verwirrend ist, dass ich schreibe

Code:

[xi, yi]=meshgrid(x,y);

Funktion ohne Link?

Diese xi, yi haben nichts mit den Werten aus meinem Eingangsvektor $x_i$ zu tun.

Könnte stattdessen xn und yn verwenden.

Vielleicht noch etwas mehr Input:

Code:

%Wichtungen, Koeffizienten
Ed=Z\Fd;
Eq=Z\Fq;
Et=Z\Ft;

x=linspace(0,0.1,14);
y=linspace(-0.05,0.005,14);

[xn, yn]=meshgrid(x,y);

probe=[x;y];

Sd=ones(zeilen,1);
Sq=ones(zeilen,1);
St=ones(zeilen,1);
for i=1:1:zeilen
Sd(i,1)=Ed(i)*phi2(norm(bsxfun(@minus,probe,K(i,:)')));
Sq(i,1)=Eq(i)*phi2(norm(bsxfun(@minus,probe,K(i,:)')));
St(i,1)=Et(i)*phi2(norm(bsxfun(@minus,probe,K(i,:)')));
end;

summed=sum(Sd)+Ed(zeilen+1)+Ed(zeilen+2)*x+Ed(zeilen+3)*y;
summeq=sum(Sq)+Eq(zeilen+1)+Eq(zeilen+2)*xn+Eq(zeilen+3)*yn;
summet=sum(St)+Et(zeilen+1)+Et(zeilen+2)*xn+Et(zeilen+3)*yn;

%PLOTS

figure(1)
hold on
grid on
plot3(x,y,summed)
for i=1:1:zeilen
scatter3(K(i,1),K(i,2),M(i,1),'r*')
end;
view(3)
xlabel('$\psi_d$','interpreter','latex')
ylabel('$\psi_q$','interpreter','latex')
zlabel('$i_d$','interpreter','latex')
set(gca,'FontSize',12);
hold off

Funktion ohne Link?

Möglicherweise geht die ganze Berechnung auch viel besser, mir kam es erst einmal auf Funktionalität an.

Patrick1990

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 51

	Anmeldedatum: 25.02.13

	Wohnort: Thüringen

	Version: 2015b

Verfasst am: 21.10.2015, 08:04 Titel:

Hat niemand einen Rat?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 21.10.2015, 09:58 Titel:

Hallo Patrick1990,

Die Forumsregeln sehen ein Bumping erst nach frühestens 24 Stunden vor. Siehe http://www.gomatlab.de/der-kleine-gomatlab-de-knigge-t125.html . Danke!

Jan
