Verfasst am: 25.11.2009, 10:42 Titel: Plot erscheint ausserhalb von Axe

Hallo Zusammen,

ich habe folgendes Problem:

ich habe in einem GUI ein Axe mit mehreren Plots. Beim letzten Plot fuege ich mit 'text' nummern an die geplotteten Punkte hinzu. Wenn ich nun mit Pan oder Zoom die Ansicht meiner Axe veraendere habe ich das Problem, das die mit text geplotteten Punkte ausserhalb des Axes erscheinen.
Habe schon im Internet gesucht, leider nichts gefunden.

Ueber jeglichen Rat oder Ideen freue ich mich.

Micha

Micha87

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 30.11.2009, 08:29 Titel: Plot erscheint ausserhalb von Axe

Hallo Zusammen,

hat wirklich keiner eine Idee?
Eigentlich duerfte das nicht so schwer sein, habe aber schon ueberall gesucht und leider nichts gefunden.
Freue mich ueber jede Antwort!

Micha

Fragewurm

Forum-Century


	Beiträge: 180

	Anmeldedatum: 23.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 30.11.2009, 08:43 Titel:

Hi Micha
hast du schonmal dein Program debug ?? Wenn nein dann mach das doch mal und poste dann den Teil deines Programms wo der Fehler auftritt.
Vielleicht kann dir dann auch jemand helfen.

Gruss Fragewurm
_________________

Fehler jeglicher Art Dienen zur allgemeinen Belustigung

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 30.11.2009, 09:37 Titel:

Hey,

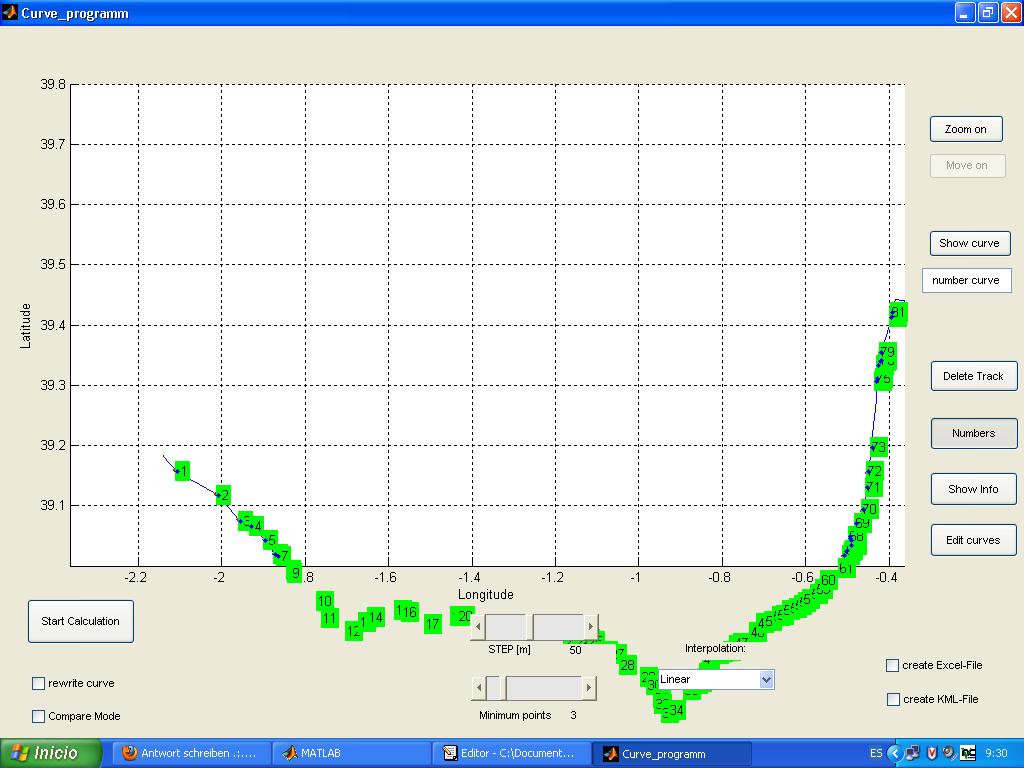

habe im mal einen Screenshot von meinem GUI angehängt. Dann sieht man sofort, was mein Problem ist.

Der entsprechende Teil des Matlab-Codes ist folgender:

handles.plot_text = text(Long,Lat,Nummer,'fontsize' ,10,'BackgroundColor',[0 1 0]);

Long und Lat sind einfach nur die Koordinaten und Nummer ist der String.
Vielleicht fehlt hier einfach noch ein Zusatz, ich weiß bloss nicht welcher?
Aufgefallen ist mir auch, dass dieses Problem nur bei dem letzten Plot von meinen Dreien auftritt...

Micha

Problem Matlab.JPG

Beschreibung:

Download

Dateiname:

Problem Matlab.JPG

Dateigröße:

104.37 KB

Heruntergeladen:

620 mal

Fragewurm

Forum-Century


	Beiträge: 180

	Anmeldedatum: 23.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 30.11.2009, 12:31 Titel:

Die einzige Idee die ich jetzt hätte wäre das du den text deiner Grafik zuweisen musst. Das müsste eigendlich mit 'parent','myAxes' gehen.

Gruss Fragewurm
_________________

Fehler jeglicher Art Dienen zur allgemeinen Belustigung

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 03.12.2009, 16:55 Titel:

Hallo Fragewurm,

Danke für Deine Antwort. Leider verstehe ich nicht ganz was Du meinst. Könntest Du mir das vielleicht ein wenig erklären?

Danke!

Micha

Fragewurm

Forum-Century


	Beiträge: 180

	Anmeldedatum: 23.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 07.12.2009, 08:26 Titel:

Sorry das es so lange gedauert hat.

Also mit zuweisen meinte ich das du dein Text-Element einem anderem Element zum Beispiel einem Panel oder einem Axes-Element zuweist das geht mit

Code:

handel.lb= uicontrol('style','text',...
'parent',handel.mypanel,.... % hier weißt du den Text dem Panel zu
........);

Funktion ohne Link?

Das kannst du auch mit einem Plot machen

Code:

plot(handel.myAxes,x,y) % hier gibst du mit an wo der plot dargestellt werden soll

Funktion ohne Link?

Das ganze ist nur eine Idee woran es liegen könnte.

Gruss Fragewurm
_________________

Fehler jeglicher Art Dienen zur allgemeinen Belustigung

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 14.12.2009, 13:37 Titel:

hey,

ich glaube das funktioniert in meinem Fall vermutlich nicht, da ich so viele Beschriftungen habe.

Ich habe quasi eine Fahrstrecke, mein erster Plot. Dann plote ich alle Kurven dieser Fahrstrecke noch einmal mit rot, mein zweiter Plot. Mit diesen zwei Plots habe ich überhaupt keine Probleme, wenn ich zoome sind diese zwei Plots immer nur im Axes zu sehen und nicht über meinen anderen Buttons. Das Problem macht mein dritter Plot, mit dem ich jeden einzelnen Kurvenmittelpunkt noch einmal Plote und mit mit Nummern beschrifte...

Ich verstehe absolut nicht, warum ich bei diesem letzten Plot dieses Problem habe.

Hat vielleicht noch jemand eine Idee?

Micha

Fragewurm

Forum-Century


	Beiträge: 180

	Anmeldedatum: 23.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 14.12.2009, 13:42 Titel:

Hi
poste doch mal den Teil des Quell-Codes wo der Fehler auftritt.

Gruss Fragewurm
_________________

Fehler jeglicher Art Dienen zur allgemeinen Belustigung

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 14.12.2009, 15:12 Titel:

alles klar, also hier der Code:

Code:

compare=get(handles.checkbox_compare,'Value');
hold on, grid on;
ylabel('Latitude');
xlabel('Longitude');

if(compare==1)%plots complete route --> plot number 1
Versatz=0.1;
latitud=latitud-Versatz;
plot(longitud,latitud,'g')
else
Versatz=0;
plot(longitud,latitud,'b')
end

%plot of the curves

hold on
for(n=1:1:Ku)
plot(K{n,3},K{n,2}-Versatz,'r.-')%plots all curves of the route --> plot number 2
end

for(n=1:1:length(K))
Position=round(length(K{n,2})/2);
Lat(n)=K{n,2}(Position)-Versatz;
Long(n)=K{n,3}(Position);
end
q=1:1:length(K);
Nummer=num2str(q');

hold on;
handles.plot_text_v=text(Long,Lat,Nummer,'fontsize' ,10,'BackgroundColor',[0 1 0]);

Funktion ohne Link?

Ich glaube eigentlich müsste ich nur irgendwas in der letzten Zeile hinzufügen, nur was?

Micha

thea

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.12.2009, 15:21 Titel: Bug in Matlab

Ich denke, das Problem hängt mit diesem Matlab-Bug zusammen. Habe gerade nach einer ähnlichen Fragestellung gegoogelt und bin über euer Thread gestolpert. Das Überquellen der Achsen tritt auch bei bar, patch und anderen Grafikobjekten in GUIs auf. Vielleicht hilft es ja weiter...

http://www.mathworks.com/support/bu.....=0&selected_products=

Gruß
Alex

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 14.12.2009, 15:55 Titel:

danke, leider verstehe ich das nicht ganz. Falls das jemand versteht oder ne andere Idee hat, wäre ich sehr dankbar.

Micha

thea

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.12.2009, 17:17 Titel:

Ergänze einfach an der Stelle im M-File, an der du dein GUI initialisierst entweder

set(gcf,'renderer','opengl');

oder

set(gcf,'renderer','zbuffer');

ein und schau, ob der Fehler immer noch auftritt und das Figure noch ok aussieht. gcf steht für get current figure und ist in dem Fall dein GUI-Handle. Zbuffer und opengl sind die renderer, die Matlab benutzt um die Grafikobjekte zu erzeugen (schau mal in die Hilfe, wenn du genaueres wissen willst). Anscheinend hilft es in einigen Fällen, die renderer direkt festzulegen, wenn Achsobjekte über die Achsen hinausquellen. Bei mir hat es funktioniert.

Gruß
Alex

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 15.12.2009, 09:34 Titel:

Danke Alex. Ich habe beides schon ausprobiert und eben nochmal versucht. Leider nicht mit dem erwünschten Ergebnis... Bei
set(gcf,'renderer','opengl');
verschwindet dann leider mein Text, den ich dem Plot zugeordnet habe.
Weiß jemand vielleicht ne Möglichkeit, wie ich die Beschriftung meiner Kurven des Straßenverlaufs anders machen könnte?

Micha

Micha87

Forum-Anfänger


	Beiträge: 12

	Anmeldedatum: 30.11.09

	Wohnort: Valencia

	Version: ---

Verfasst am: 11.01.2010, 14:37 Titel:

hallo Zusammen,

ich arbeite zwar inzwischen an einem anderen Thema, habe dieses Problem aber leider immer noch nicht gelöst. Also falls jemand irgendeine Idee hat, wäre ich sehr dankbar.

Liebe Grüße
Micha
