Verfasst am: 22.10.2008, 18:34 Titel: [plot] gemeinsamer Ursprung für x und y-Achse

Hallo Forum,

ich habe hier ein Problem und stehe total auf dem Schlauch. Ich lasse mir mit folgendem Code einen Plot aus 2 Vektoren erzeugen:

Code:

wegstrecke = [0 : 500 : 6500]
aussgangsspannung = [-10.75,-10.72,-10.22,-8.03,-6.23,-4.21,-2.248,-0.236,1.732,3.745,5.77,7.71,9.7,11.39]
plot (wegstrecke,aussgangsspannung);
title('Messergebnisse Aufgabe 2.2')
xlabel('Wegstrecke [um]');
ylabel('Ausgangsspannung [V]');

Funktion ohne Link?

Wie man sieht läuft y von 0 bis 6500 und x von -10.75 bis +11.39. Jetzt soll der ganze Plot aber 2 Quadranten darstellen, also eine y-achse und die x-Achse rechts und links davon - sprich mit gemeinsamen Ursprung für x und y - Achse.

Leider habe ich keine Einstellung dafür gefunden... wo muss man da suchen?

Danke und Gruß Dennis
_________________

--
life is the slowest form of suicide

Schrank

Forum-Century


	Beiträge: 203

	Anmeldedatum: 10.07.08

	Wohnort: Berlin

	Version: ---

Verfasst am: 23.10.2008, 09:46 Titel:

Hallo Reiden,
das müsste mit

Code:

axis

Funktion ohne Link?

einstellbar sein.
Gruß Schrank

Reiden

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 22.10.08

	Wohnort: 56070 Koblenz

	Version: R2007a

Verfasst am: 23.10.2008, 20:51 Titel:

Leider nicht, ich habe jetzt schon die ganze Hilfe für axis durchgeforstet - aber leider nicht das passende gefunden.

Es scheint keine fertige Funktion dafür zu geben. Gibt es eventuell einen Trick mit dem man den Ursprung für x und y Achse aufeinander legen kann?
_________________

--
life is the slowest form of suicide

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 24.10.2008, 00:46 Titel:

Hallo,
Leider hast du Recht. Es gibt im Matlab keine solche Einstellung, wie X -Y Koordinatenkreuz liegen soll.

Du sollst dir diese 2 Stellen anschauen, ich glaube sie werden dir schon etwas weiter helfen können.

http://www.gomatlab.de/achsen-als-f.....highlight,fadenkreuz.html

http://www.gomatlab.de/position-der.....660,highlight,achsen.html

Reiden

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 22.10.08

	Wohnort: 56070 Koblenz

	Version: R2007a

Verfasst am: 26.10.2008, 14:05 Titel:

Hallo denny,

vielen Dank für die beiden Links. Ich habe das ganze jetzt mit der PlotAxisAtOrigin-Funktion aus dem zweiten Link realisiert. Wie das ganze jetzt aussieht kann man im Anhang sehen.

Ich kann noch nicht ganz glauben, dass es in Matlab selbst keine Möglichkeit gibt Werte in 4 Quadranten eines Graphen dazurstellen...
Die oben genannte Funktion führt zu ein paar Schwierigkeiten z.B. bei der Beschriftung der Axen. Die muss man händisch über die Label-Funktion der Plot-Tools setzen

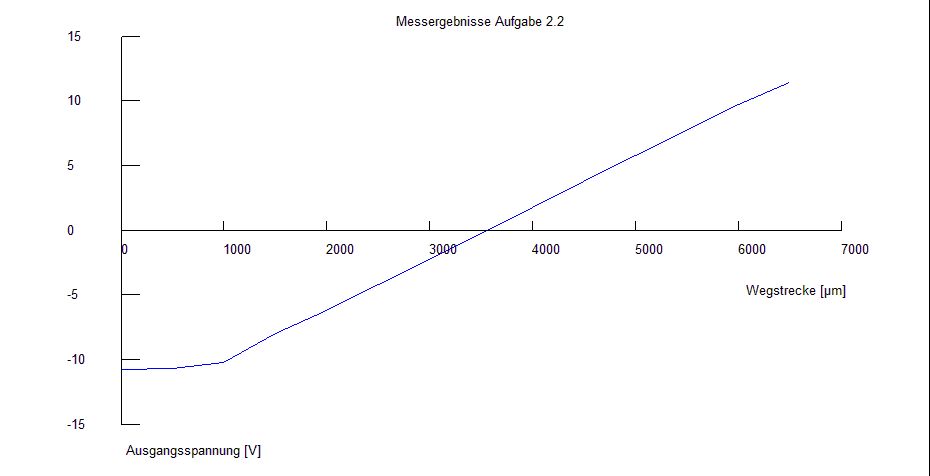

Beschreibung:

Das Ergebnis mittels PlotAxisAtOrigin

Download

Dateiname:


Dateigröße:

19.04 KB

Heruntergeladen:

1730 mal

_________________

--
life is the slowest form of suicide
