Titel: Plot glatte Linien wie in Excel
|
 |
Hi,
ich habe einen Haufen Messdaten und wollte diese Gerne plotten, leider ist der Plot nicht sehr schön, da viele Stufen drin sind und nicht so schön wie in Excel.
Die Messungen gehen über eine Strecke von 200mm und ich habe alle 0,25mm einen Messpunkt. Also genügend Stützstellen sind vorhanden.
Die Grafiken werden als emf exportiert. Beim drucken sieht das natürlich nicht schön aus. Was kann ich tun, damit die Kurven schön glatt werden wie in Excel?
Habe schon mit spline herumexperimentiert, aber verworfen, weil ich die keine Besserung feststellen konnte.

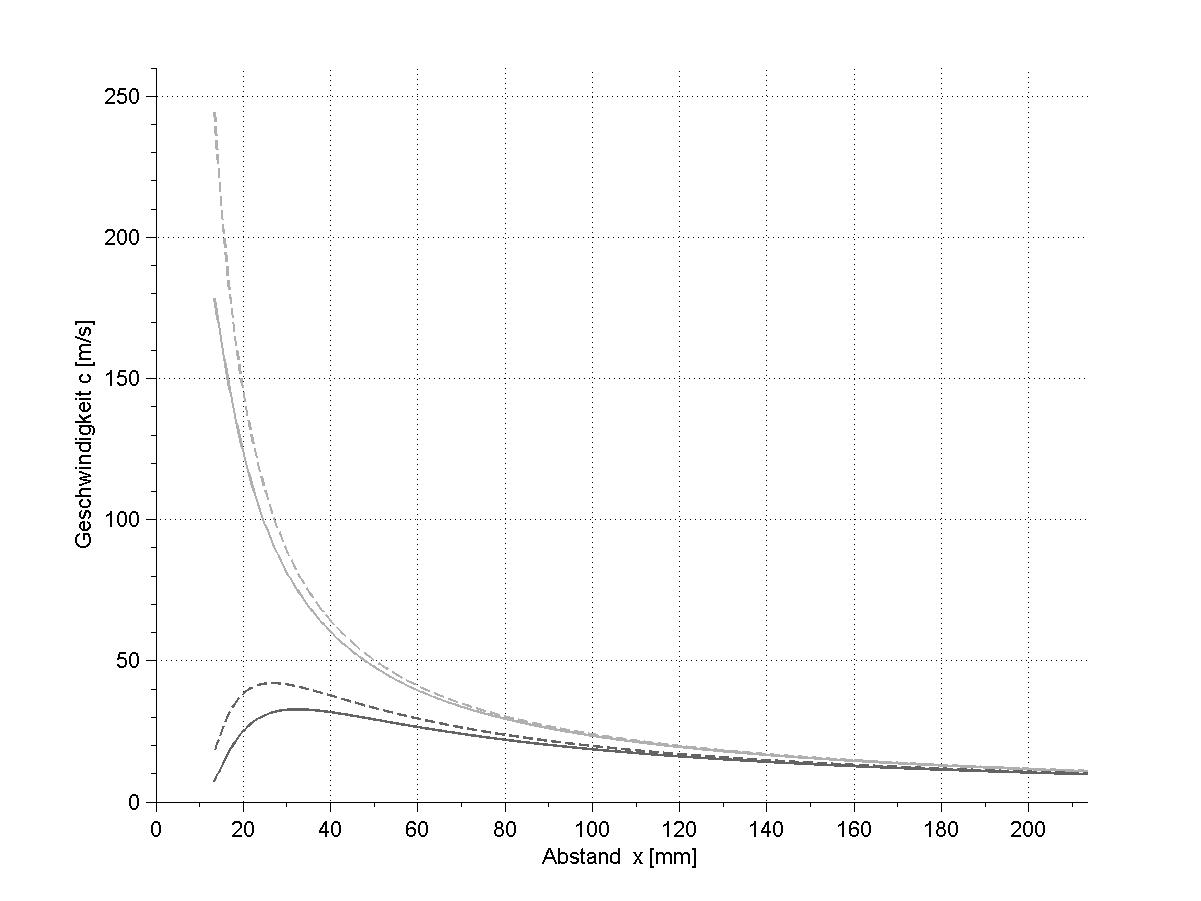

Ein schönes Beispiel habe ich hier gefunden, wenn ich das so eingebe wie in der PDF habe ich wieder die Treppenstufen drin, nicht wie in der PDF die wunderschöne glatte Vektorgrafik.
| Beschreibung: |
|
Download |
| Dateiname: |
Abb 4_18.jpg |
| Dateigröße: |
82.34 KB |
| Heruntergeladen: |
311 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 06.10.2015, 18:08
Titel:
|
|
Hallo,
bitte genau anhand von Beispielcode und am besten auch Beispieldaten schildern, was du versucht hast.
Vielleicht liegt's ja an meinem Monitor oder meinen Augen, aber schön glatt sehen die Linien in dem verlinkten PDF für mich nicht aus.
Grüße,
Harald
|
|
|
|
| Krawattenschal |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 07.10.2015, 13:32
Titel:
|
|
Nehmen wir das beispiel aus der PDF

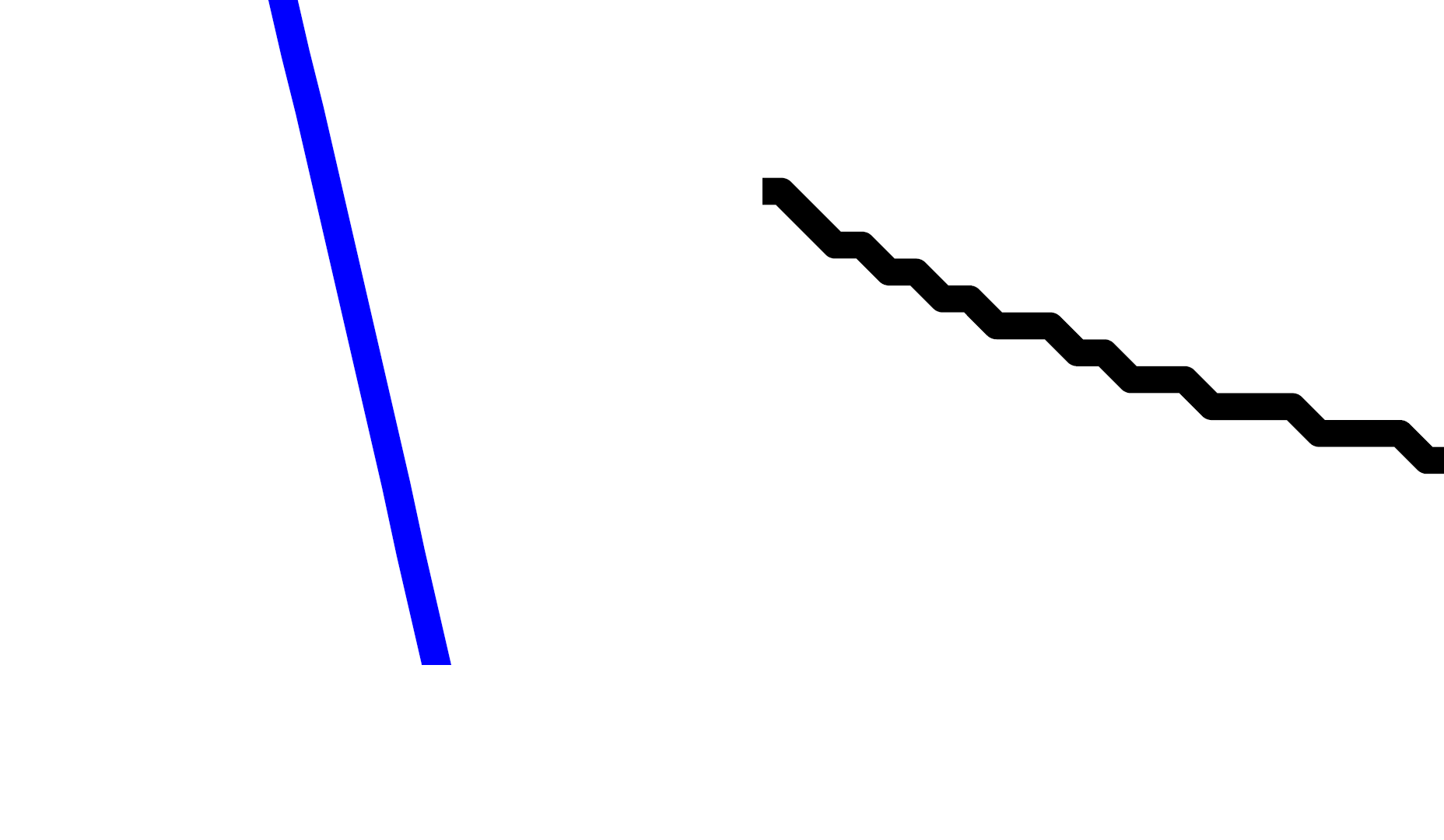

in der PDF ist die Linie bei heranzoomen und drucken schön glatt (angehängtes Foto links)
bei meinem Export ist die Linie extrem von Treppenstufen belastet (Foto rechts)
In matlab sieht es aber gar nicht so übel aus wenn ich reinzoome.
Ich vermute ers hat was mit der Art wie ich es speichere zu tun?
| Beschreibung: |
|
Download |
| Dateiname: |
Upload Forum.png |
| Dateigröße: |
20.8 KB |
| Heruntergeladen: |
307 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 07.10.2015, 13:54
Titel:
|
|
|
|
|
| Krawattenschal |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 07.10.2015, 14:14
Titel:
|
|
Hallo,
ich habe einfach mal versucht wie die Grafik aussieht, wenn ich sie statt emf als PDF exportiere, dann ist sie sehr gut und würde mir in der Qualität bereits genügen.
Leider ist das jedoch sehr unpraktisch, da die Grafiken anschließend in eine Word Datei (leider) eingefügt werden müssen.
Das emf Format wäre mir da schon lieber. Die Funktion die Du genannt hast exortiert Vektorgrafiken in PDF oder eps was ich also so nicht gebrauchen kann.
Ich frage mich warum die emf-Qualität so mies ist.
| Beschreibung: |
|
Download |
| Dateiname: |
Abb 4_18.pdf |
| Dateigröße: |
15.1 KB |
| Heruntergeladen: |
393 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.495
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 07.10.2015, 14:28
Titel:
|
|
Hallo,
falls keine weiteren Antworten kommen, bitte beim Technischen Support von MathWorks nachfragen.
Grüße,
Harald
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 08.10.2015, 15:32
Titel:
|
|
Hallo Krawattenschal,
Man kann EPS-Grafiken sehr gut in Word einbinden. Auf dem Bildschirm mag das pixelig aussehen, weil nur die TIFF-Vorschau angezeigt wird, aber in PDFs und auf Papier ist das als Vektorgrafik sehr hübsch.
Gruß, Jan
|
|
|
|
| Krawattenschal |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 18
|
|
|
|
Anmeldedatum: 02.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 08.10.2015, 18:24
Titel:
|
|
Hi
Habs mir mal angeschaut,
sieht aber nicht gut aus. Und hat all meine Farbcodierungen zurück auf schwarz gesetzt.
Mir ist das einfach ein Rätsel, warum diese verdammte emf Datei diese Treppenstufen hat, während die PDF super aussieht.
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 09.10.2015, 09:45
Titel:
|
|
Hallo Krawattenschal,
| Zitat: |
Habs mir mal angeschaut,
sieht aber nicht gut aus. Und hat all meine Farbcodierungen zurück auf schwarz gesetzt. |
Dann poste bitte, was Du genau gemacht hast. Am besten ein lauffähiges Beispiel bis zum Export des EPS-Files. Was genau sind "Farbcodierungen"?
Ich exportiere seit 17 Jahren aus Matlab sehr hübsche Vektor-Grafiken im EPS-Format in Word-Dokumente, schwarz-weiße und farbige. Das funktioniert hervorragend mit unterschiedlichen Matlab-, Word-, LaTeX- und Betriebssystem-Versionen. Ich gehe deshalb davon aus, dass Du das auch auf diesem Weg hinbekommst.
Gruß, Jan
|
|
|
|
|
|
|
