Verfasst am: 14.01.2014, 16:29 Titel: Plot in GUI erstellen und mit print eine pdf erstellen

Hallo liebes Forum,

ich weiß, dass es das Thema schon ein paar mal gibt, ich habe auch alles durchgelesen und ausprobiert und sitze seit gestern Abend dran und komme nicht weiter.

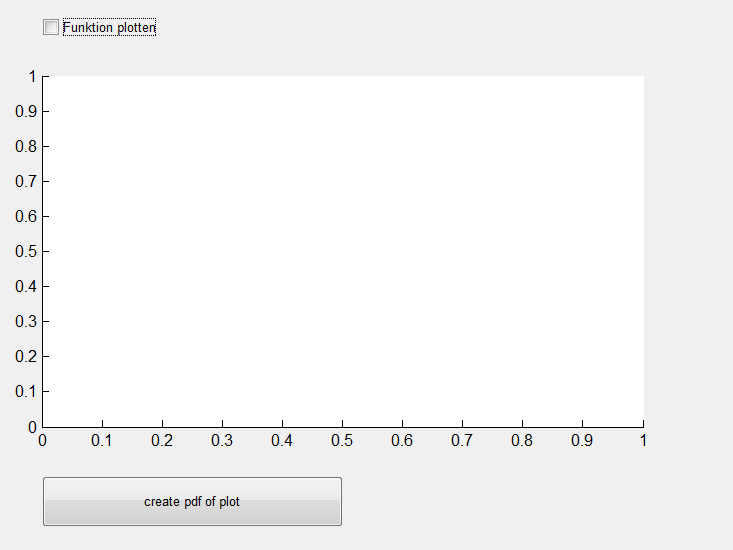

Also ich habe eine GUI erstellt mit einem Check button, einem Axes Figure und einem Button mit der ich den plot in eine PDF schreibe. (Siehe Bild)

In die checkbox_Callback erstelle ich folgendermaßen meine Plots:

Code:

handles.output = hObject;
cla;
data = importdata(Filename{1});
A = plot(data.data(:,1),log(data.data(:,2)));
title('Verlauf des statischen Drucks');
xlabel('Rohrlänge');
ylabel('Logaritmische Form des Statischen Drucks in pascal');
Unterstrich = strfind(Filename{1},'_');
LegendenName{1} = Filename{1}(1:(Unterstrich(1)-1));
for i = 2: size(Filename,2)
hold all;
data = importdata(Filename{i});
A = plot(data.data(:,1),log(data.data(:,2)));
Unterstrich = strfind(Filename{i},'_');
LegendenName{i} = Filename{i}(1:(Unterstrich(1)-1));
end
legend(Einheiten,'Location','EastOutside');
guidata(hObject, handles);

Funktion ohne Link?

so wenn ich nun meine GUI laufen lasse und die checkbox aktiere werden meine Plots im GUI Figure Axes automatisch eingeblendet. Für die Axes Figure wird in meiner .m File keine Callback angezeigt.
Mit dem print button möchte ich nun die Plots in eine PDF schreiben, dafür habe ich schon folgende codes ausprobiert:

Code:

newfigure=figure;
copyobj(handles.axes1,newfigure);
printdlg(newfigure);
close (newfigure)

Funktion ohne Link?

das wurde in den Foreneinträgen bisher immer vorgeschlagen, aber es funktioniert bei mir nicht.

Code:

printdlg(figure1);

Funktion ohne Link?

zeigt nur einen Teil meiner GUI an aber nicht die plots

und mit

Code:

print(gcf, '-dpdf', 'Plot.pdf');

Funktion ohne Link?

komme ich auch nicht weiter...
bitte bitte sagt mir was ich falsch mache...

danke !
Meggi


Beschreibung:

Download

Dateiname:


Dateigröße:

13.72 KB

Heruntergeladen:

683 mal

Daniel85

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 25.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 14.01.2014, 17:06 Titel:

Hallo Meggi,

hast du schon mal

Code:

print(newfigure, '-dpdf', 'filename.pdf');

Funktion ohne Link?

statt

Code:

printdlg(newfigure);

Funktion ohne Link?

ausprobiert?

Wie sehen denn deine Fehlermeldungen aus? Oder gefällt dir nur das Ergebnis nicht?

Grüße
Daniel

Meggi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.01.2014, 17:25 Titel: Danke für die Antwort!

Habs mit

Code:

print(newfigure, '-dpdf', 'Plotplotplot.pdf');

Funktion ohne Link?

probiert aber es wird nur ein leeres Dokument erstellt =( Bei den anderen Befehlen in meinem ersten post genauso ..
Es kommt keine Fehlermeldung nur das Leere PDF dokument

Danke!

Daniel85

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 25.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 14.01.2014, 22:36 Titel:

Ich habe mal versucht das Problem nachzuvollziehen und die GUI nachgebaut - allerdings mit sehr einfachen Daten, die ich direkt im Callback der Checkbox erstelle.

Ich habs dann mit zwei Befehlen versucht und beide erstellen mir eine PDF mit dem Graphen:

Code:

print(newfigure, '-dpdf', 'myplot.pdf');

Funktion ohne Link?

und

Code:

saveas(newfigure,'myplot2.pdf');

Funktion ohne Link?

Ich habe dir das Beispiel angefügt.
Ich verwende Windows 7, 64bit und MATLAB R2013a, 64bit.

Beste Grüße
Daniel
