Titel: Plot mit Bild an Plot mit Datenpunkten anpassen
|
 |
| |
 |
 |
Hallo zusammen,
ich habe folgendes Problem:

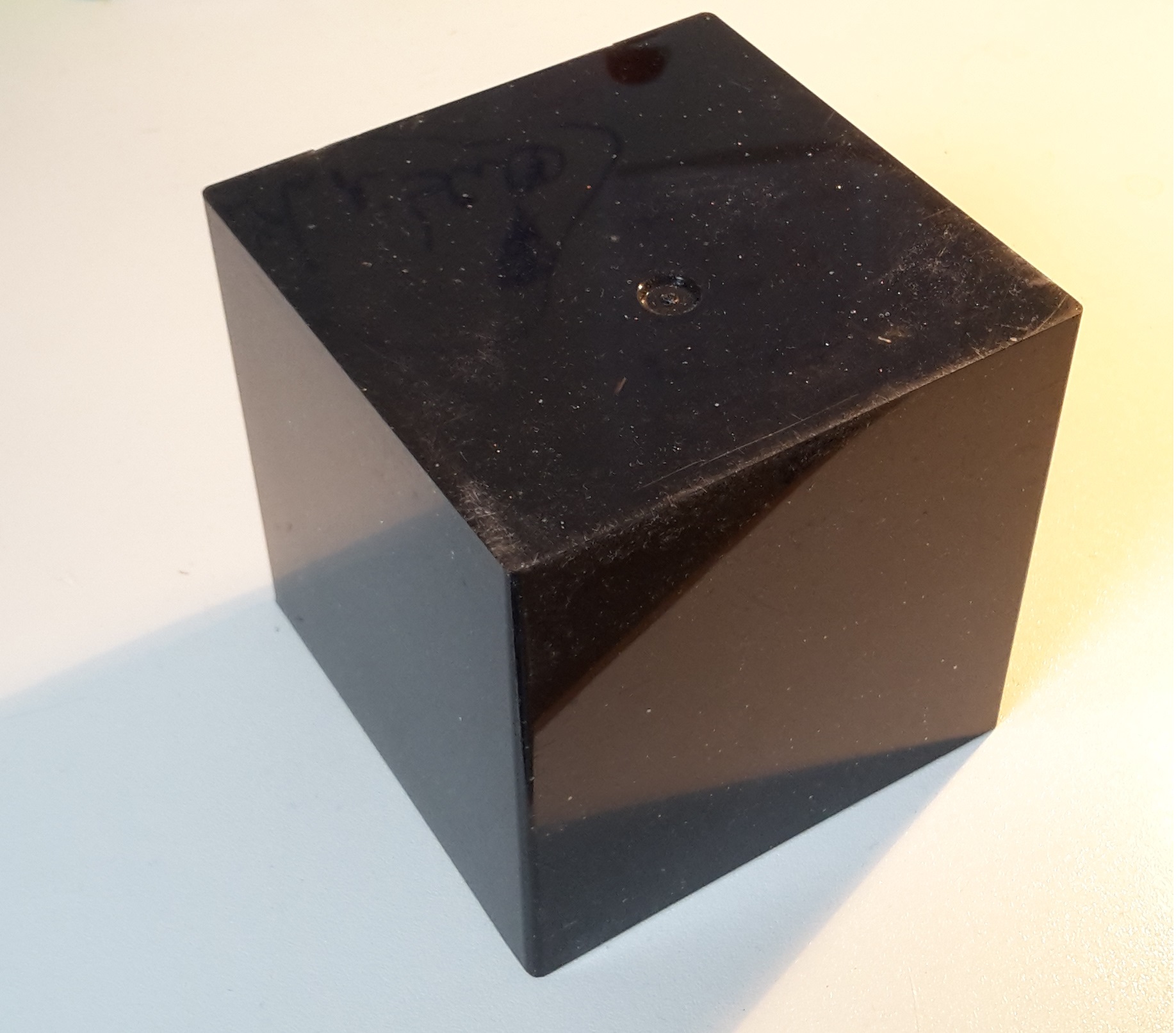

Ich habe eine kleine GUI geschrieben, welche im ersten Schritt ein Bild in eine axes legt. Das Bild ist in diesem Fall ein Würfel, den ich fotografiert habe. Jetzt möchte ich einen Punkt in einem 3D-Plot (den Punkt p3 -> 0,0,0) genau auf der vorderen Ecke des Würfels platzieren und fixieren. Der Punkt soll immer genau an der Ecke bleiben, also wenn ich beispielsweise die Perspektive des 3D-Plots verändere, möchte ich weiterhin, dass der Punkt exakt auf der Ecke liegt.
Dazu habe ich mir überlegt, dass ich das MainWindow als globales Koordinatensystem nutze, in dem die beiden axes (die das Bild beinhaltet und die den Plot beinhaltet) liegen. In einem zweiten Schritt würde ich dann die Koordinatenpunkte des Punktes auf dem Bild in das globale Koordinatensystem umrechnen. Das gleiche würde ich mit dem geplotteten Punkt machen. Da ich hier allerdings beim Ändern der Perspektive ständig den Punkt an einer anderen Stelle im lokalen Koordinatensystem sehe, weiß ich nicht, wie ich hier die Umrechnung in das globale Koordinatensystem hinbekommen soll.
Hat jemand eine Idee, wie ich das ganze lösen könnte? Oder gibt es vielleicht sogar bessere Vorschläge, um das gewünschte Ziel zu erreichen?
Anbei habe ich die bisherigen Files gehangen!
Vielen Dank vorab
Max
| Beschreibung: |
|
Download |
| Dateiname: |
Cube_9.4x9.4x9.4.jpg |
| Dateigröße: |
500.73 KB |
| Heruntergeladen: |
333 mal |
| Beschreibung: |
| MainWindow zum Starten des Programms |
|
Download |
| Dateiname: |
MainWindow.m |
| Dateigröße: |
6.32 KB |
| Heruntergeladen: |
316 mal |
|
|
|
|
|
|
| MatlabErlerner |
Themenstarter
Forum-Century
|
|
Beiträge: 104
|
|
|
|
Anmeldedatum: 26.06.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.03.2017, 09:20
Titel:
|
|
|
Hat jemand Ideen zur Lösung des Problems? Ich habe den ganzen Tag probiert (auch viel mit den Kameraeinstellungen der axes), aber ich komme auf kein zufriedenstellendes Ergebnis
|
|
|
|
|
|
|
