Plot mit contourf


sitzpillow
Forum-Anfänger

Forum-Anfänger

Beiträge: 12
Anmeldedatum: 07.12.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2014, 21:01     Titel: Plot mit contourf
  Antworten mit Zitat
Hallo,
kann mir jemand beantworten, warum mein contourf, erst bei (1,1) anfängt?!
Ich hätte ihn gerne vom Nullpunkt aus.

Code:

[X,Y]=meshgrid(0:1:15,ones(1,30));
Z=35+X.*(90-35)/15.*Y;
[~,h]=contourf(interp2(Z),100);
h.LineStyle='none';
colorbar



Habe meinen plot und das Ziel angehängt.
Danke Smile

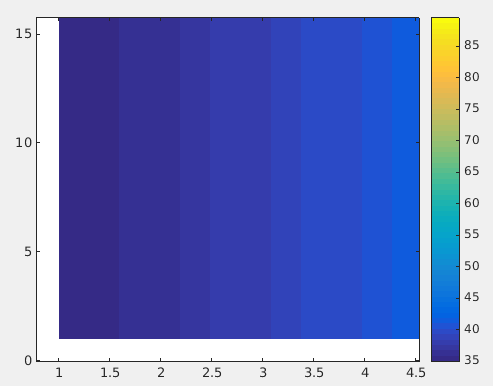

 Beschreibung:
Mein Plot

Download
 Dateiname:  2.png
 Dateigröße:  8.55 KB
 Heruntergeladen:  368 mal

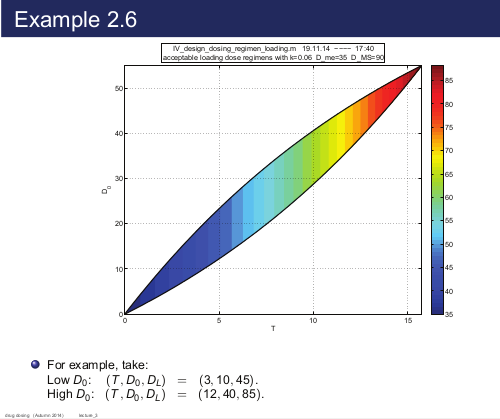

 Beschreibung:
Ziel

Download
 Dateiname:  1.png
 Dateigröße:  30.92 KB
 Heruntergeladen:  382 mal
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 09.12.2014, 21:13     Titel:
  Antworten mit Zitat
Code:
[X,Y]=meshgrid(0:1:15,ones(8));
Z=35+X.*(90-35)/15.*Y;
contourf(interp2(Z),100,'LineStyle','none');
colorbar

kann das problem nicht nachstellen. welche matlab version benutzt du ?
Code:
h.LineStyle='none';
ist in meiner alten version so noch nicht gebräuchlich

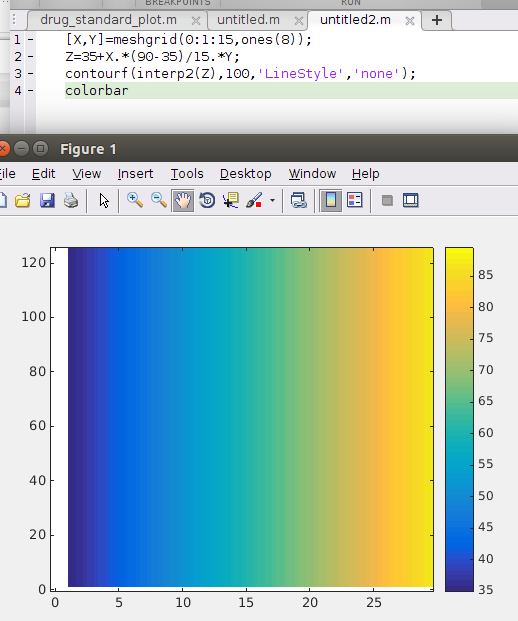

 Beschreibung:

Download
 Dateiname:  untitled.png
 Dateigröße:  3.83 KB
 Heruntergeladen:  400 mal

_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

sitzpillow
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 12
Anmeldedatum: 07.12.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2014, 22:24     Titel:
  Antworten mit Zitat
Ich habe mit deinem Code das selbe Problem.
Probiere mal die fläche zu verschieben und den Nullpkt zu suchen. Da ist dann wieder ein weißer Rahmen!
Wenn ich zum Beispiel eine Funktion auf die contour plotte die bei null anfängt dann erscheint der Rahmen.
Probiere mal:
Code:

figure(1)
hold on
[X,Y]=meshgrid(0:1:15,ones(8));
Z=35+X.*(90-35)/15.*Y;
contourf(interp2(Z),100,'LineStyle','none');
colorbar
plot(0,0)
hold off



Hier hatte ich übrigens den Befehl her bzgl der linien:
http://uk.mathworks.com/help/matlab/ref/contour-properties.html

(Benutze studentenversion 2014b)

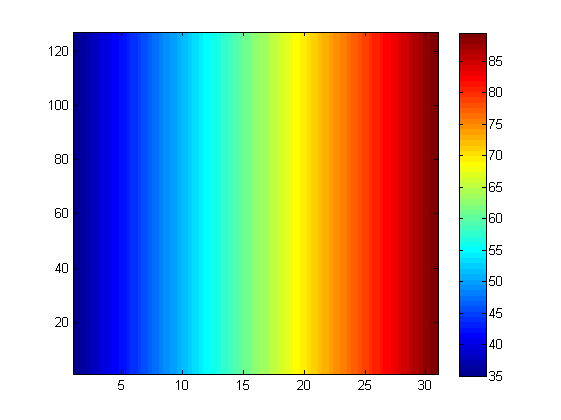

 Beschreibung:

Download
 Dateiname:  Bildschir.png
 Dateigröße:  30.69 KB
 Heruntergeladen:  368 mal
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 10.12.2014, 09:27     Titel:
  Antworten mit Zitat
Wenn man keinen Vektor für die x-Achse übergibt, beginnt ein Plot immer bei 1.

Du musst hier also explizit einen X und Y Vektor mit übergeben.

Code:

figure(1)
[X,Y]=meshgrid(0:1:15,ones(8));
Z=35+X.*(90-35)/15.*Y;
Z_interp = interp2(Z);
contourf(0:30,1:127,Z_interp,100,'LineStyle','none');
colorbar

Private Nachricht senden Benutzer-Profile anzeigen
