Verfasst am: 10.02.2014, 16:31 Titel: Plot passt nicht zu Vorgaben

Hallo,

ich muss meine Plots nach der Vorgabe des Institutes anfertigen, habe auch von einem Kommilitonen ein Script bekommen, das nach diesen erstellt wurde, bloß leider stimmt die Größe nicht, die Diagramme sind immer zu groß.
Ich hab die Hilfe zu Papersize und Paperposition durchgelesen, versteh aber leider nicht so ganz an welcher Schraube ich da nun drehen müsste dass es passt...

Die Grafiken sollten eine Breite von 160 mm haben, das Diagramm selbst (bzw die X-Achse) eine Breite von 140mm. Könnt ihr mir da weiterhelfen?

Code:

function []= Achsen_Einstellungen (EinheitX, EinheitY, BeschriftungX, BeschriftungY)

% ==== Umrechnung mm in pt ================================================
% 1 point = 0.3527778 mm = 0.01388889 inch = 1/72 inch
% 2,5 mm = 7.0882 pt
% 2,0 mm = 5.6705 pt
% 1,0 mm = 2.8353 pt
% 0,5 mm = 1.4176 pt
% 0,35 mm = 0.9923 pt
% 0,25 mm = 0.7088 pt
%==========================================================================

% Standardschrift
set(0,'DefaultAxesFontName','Arial','DefaultAxesFontSize',10);
set(0,'DefaultTextFontName','Arial','DefaultTextFontSize',10);

% Druckgröße des Diagramms: 16cm x 10 cm
set(gcf,'PaperUnits','centimeters','PaperSize',[16 15], 'Paperposition',[0 0 1 11]);

% Größe/Position des Fensters
% set(gcf, 'units','centimeters', 'Position',[10 10 16 12]);
set(gcf, 'units','normalized', 'Position',[0.25 0.25 0.5 0.6]);

% Gitternetz
grid('on');

% Legende
legend('show');

% Größe/Position der Achsen. 'units','centimeters','Position',[0.1 0.1 0.875 0.85]
set(gca, 'Position',[0.1 0.1 0.875 0.875], 'LineWidth',1.4176, 'GridLineStyle','-', 'Box','off', 'Ticklength',[0 0]);

% Achsenbeschriftung
xlabel(BeschriftungX); ylabel(BeschriftungY);

% Einheit an der X-Achse
x=get(gca, 'XTickLabel'); %Auflisten der X-Achsen Einträge
x=cellstr(x);
x(end-1,1)={EinheitX}; %Vorletzter Eintrag ersetzen

% Einheit der Y-Achse
y=get(gca, 'YTickLabel'); %Auflisten der Y-Achsen Einträge
y=cellstr(y);
y(end-1,1)={EinheitY}; %Vorletzter Eintrag ersetzen
set(gca,'YTickLabel',y);

% Legende [1.5 9.25 14 2.1]
set(legend,'LineWidth',0.7088, 'Location','NorthOutside', 'Box','on', 'Interpreter' ,'none');

% Länge der Linien in der Legende ändern
% linesInPlot = findobj('type','line');
% set(linesInPlot(6),'XData',[0.05 0.1]); % Linie 1: 'XData',[Abstand_links Länge]
% set(linesInPlot(4),'XData',[0.05 0.1]); % Linie 2
% set(linesInPlot(2),'XData',[0.05 0.1]); % Linie 3
% clear linesInPlot LegEint1 LegEint2 LegEint3;

end

Funktion ohne Link?

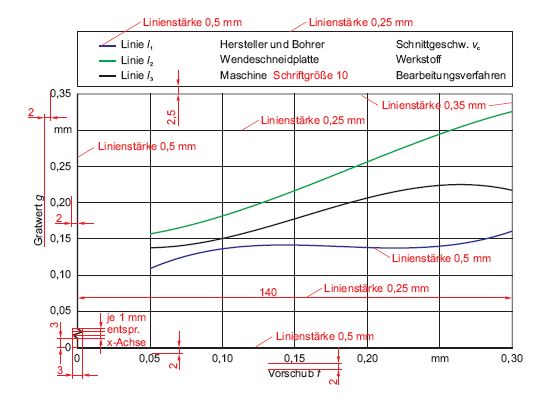

Die Vorgabe pack ich einfach mal dazu.


Beschreibung:

Vorgabe

Download

Dateiname:


Dateigröße:

46.96 KB

Heruntergeladen:

505 mal

Horschd_35

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 10.02.14

	Wohnort: ---

	Version: ---

Verfasst am: 21.02.2014, 18:59 Titel:

Keiner einen Tip? Wär für jede Hilfe dankbar

MickBro88

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 19.02.14

	Wohnort: ---

	Version: ---

Verfasst am: 21.02.2014, 19:41 Titel:

Hallo,

was möchtest Du dann mit der Abbildung machen? Soll das gedruckt werden? Wenn ja auf welches Papier? Oder soll damit was anderes passieren?

Du stellst PaperSize auf [16cm 10cm], dies entspricht aber den Maßen von dem Blatt Papier auf welches Du die Grafik drucken willst. Eigentlich müsstest Du die PaperPosition auf

Code:

set(gcf,'PaperPosition',[x_Koordinate y_Koordinate 16 10]);

Funktion ohne Link?

setzen. Dann müsste es funktionieren.

MfG

Horschd_35

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 10.02.14

	Wohnort: ---

	Version: ---

Verfasst am: 24.02.2014, 16:42 Titel:

Vielen Dank,

ich hab nochmal ein bisschen rumprobiert, und herausgefunden dass ich unterder Position die gewünschte Größe einstellen muss....

Code:

set(gcf, 'units','centimeters', 'Position',[0.25 0.25 16 12]);

Funktion ohne Link?

Ich drucke den Plot nicht als PDF sondern exportiere ihn als eps um in corel noch die letzten Feinheiten anzupassen (z.B. diesen Schnörkel unten links) und nacher in Word soll die Grafik bei einer Seitenbreite von 160mm den geforderten Angaben entsprechen...

Mich würde noch interessiere, ob es eine Möglichkeit, die Strichstärke vom Grid zu ändern?

Grüße

simsl

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 16.10.14

	Wohnort: ---

	Version: ---

Verfasst am: 07.11.2014, 12:30 Titel: Eigenschaften von Grids

Hast du in der Zwischenzeit etwas herausgefunden zwecks der Strichstärke der Grids? Würde mich auch interessieren, im speziellen die Farbwahl...

Grüße und Danke!
