Plot


lolach

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2008, 20:11     Titel: Plot
  Antworten mit Zitat
ich habe mehrere fragen, da ich neulich in matlab eingestiegen bin.

- ich möchte die position der legende außerhalb vom plot positionieren, so wie in excell??
- Beim plotten ist der Titel nur teilweise zu erkennen, auch wenn ich figure maximiere??

- ich habe zwei Y-achsen die unterschiedlich skaliert sein sollen, die eine von [0 100] in 10 schritte die andere [0 15] in 1 schritte, habe es mit YLIM und axis aber ohne erfolg. Es wird jeweils für jeden filename geplottet.

Ich hoffe es ist lösbar.


nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 16.05.2008, 20:39     Titel:
  Antworten mit Zitat
Hi,

es ist gewiss lösbar Laughing
1. siehe Hilfe zu
Code:

und hier 'Location','*Outside'
2. das müsstest Du vielleicht mal zeigen.
3. Wie plottest Du? Kennst Du
Code:
?
Guck' Dir auch das 'YTick'-Property an.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

lolach

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2008, 21:46     Titel:
  Antworten mit Zitat
ich habe es versucht, aber bei mir wird 'Location','EastOutside' als test in legende angezeigt
Code:
x=linspace(0,2*pi);
plot(x,[sin(x);cos(x)])
title('Trigonometrische Funktionen')
xlabel('Winkel \alpha')
ylabel('Funktionswerte')
text(pi/4,sin(pi/4),'  sin \pi/4=cos \pi/4')
legend({'sin \alpha','cos \alpha'},'Location','EastOutside')
axis equal
axis tight


Edit: Code-Umgebung ergänzt. Bitte mach das in Zukunft selber, geht einfach mit dem Code-Knopf oben in der Mitte. mfg nschlange

nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 16.05.2008, 21:55     Titel:
  Antworten mit Zitat
Hm,

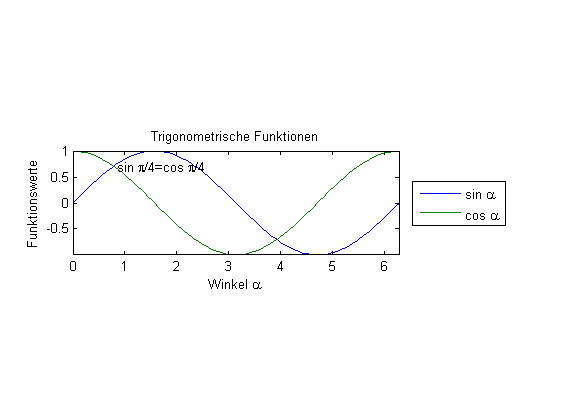

wenn ich das per Copy&Paste in R2007 ausführe kommt das Bild wie es sein soll raus (->Anhang)
Welche Version hast Du denn?
Ändert sich was, wenn Du die geschweiften Klammer weglässt?

 Beschreibung:

Download
 Dateiname:  lolach.png
 Dateigröße:  4.84 KB
 Heruntergeladen:  693 mal

_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

lolach

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2008, 22:30     Titel:
  Antworten mit Zitat
ich habe die version 6.5

kann das daran liegen?

nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 17.05.2008, 15:28     Titel:
  Antworten mit Zitat
Ja, das Location-Property für legend gibt es erst seit R14 (=Version 7).
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden
