Titel: Plot und Bild übereinander
|
 |
| |
 |
 |
Hallo zusammen,

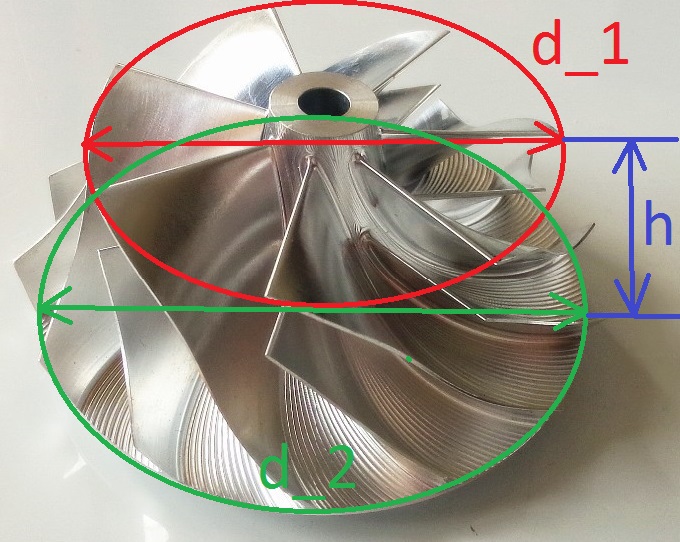

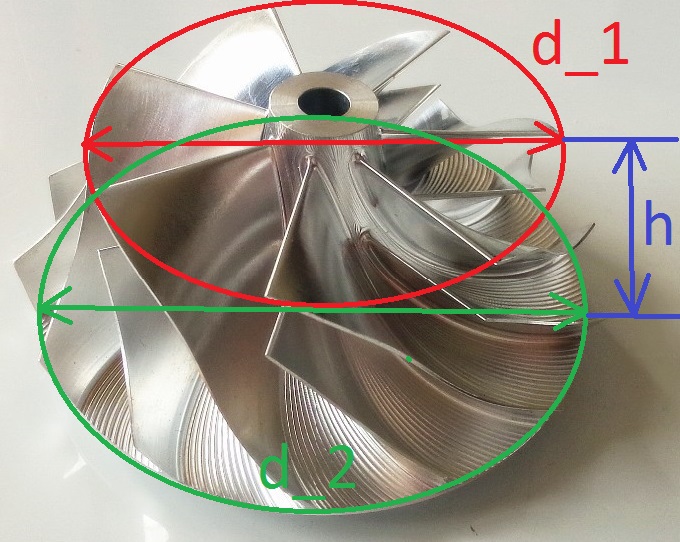

ich habe mal wieder ein Problem. Und zwar habe ich ein Bild von einer Turbine, bei der ich die Eintritts- und Austrittsdurchmesser kenne (siehe im angehängten Bild d_1 und d_2)!
Nun möchte ich über das Bild einen Plot eines einfachen Zylinders mit dem Durchmesser d_1 legen, der genau aus der gleichen Perspektive dargestellt ist, wie auf dem Bild. Dafür habe ich mir überlegt einfach den Viewpoint solange zu variieren bis der Zylinder zum Bild passt! Zum variieren des Viewpoints nutze ich die function view um die Viewpoint specifications zu ändern. Allerdings ändert sich in einem und dem selben Plot (also wenn man Bild und Model in derselben axes plottet) durch ändern des Viewpoints nicht nur die Ansicht des Models, sondern es dreht sich auch das Bild, was ja nicht sein soll. Es soll 'festgehalten' werden!
Hat jemand eine Idee, wie man das ganze lösen kann?
Grüße
Max
| Beschreibung: |
|
Download |
| Dateiname: |
download,id,11762.jpg |
| Dateigröße: |
136.19 KB |
| Heruntergeladen: |
375 mal |
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 13.12.2016, 15:30
Titel: Re: Plot und Bild übereinander
|
|
Hallo MatlabErlerner,
Nimm 2 AXES-Objekte, die an der gleichen Stelle liegen: eines enthält das Bild und ist statisch, das andere enthält den Cylinder und darauf bezieht sich
view
.
Gruß, Jan
|
|
|
|
|
|
|
