Plot von 20 Graphen in verschiedenen Farben möglich? |
|
| aribe |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.05.2009, 12:21
Titel: Plot von 20 Graphen in verschiedenen Farben möglich?
|
 |
Hallo ihr Matlab-Genies da draußen,
ich möchte ca. 20 Kurven gemeinsam in einem plot darstellen, was auch kein Problem darstellt.
Aber Matlab benutzt für Graphen ja lediglich die 7 Farben (c, m, y, r, g, b, k) und weiß und wiederholt diese dann, was dazu führt, dass mehrere meiner Graphen die gleiche Farbe haben. Aber Matlab ja in der Lage viel mehr Farben als nur diese 7 (+ weiß) darzustellen.
Meine Frage also: Gibt es eine Möglichkeit, alle 20 Graphen in unterschiedlichen Farben darzustellen, so dass man auf den ersten Blick in die Legende erkennen kann, welcher Graph zu welchen Werten gehört?
Danke schonmal für Eure Hilfe,
aribe
|
|
|
|
|
|
| josekamara |
Forum-Meister
|
|
Beiträge: 529
|
|
|
|
Anmeldedatum: 26.04.08
|
|
|
|
Wohnort: München
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.05.2009, 12:57
Titel:
|
|
ich würde lieber noch dazu verschiedene linienarten (+,--,.....) benutzen.
_________________
Simulation
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.05.2009, 13:05
Titel:
|
|
Mittels der RGB-Werte kannst du dir jede Farbe basteln.
Im plot Befehl kannst du sie über die Color-Option einstellen.
_________________
>> why
The computer did it.
|
|
|
|
| aribe |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.05.2009, 13:17
Titel:
|
|
@josekamara
Ja, das mit den verschiedenen Linien hatte ich mir auch schon überlegt, aber Farben wären halt schon besser...
@Maddy:
Danke für den Tip, ich probier das gleich mal aus!
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 14:31
Titel:
|
|
Ich hol den Thread nochmal hoch.
Ich bin der Meinung dass es früher ging, mit hsv2rgb(["Farbwert" 1 1]) für jeden plot bzw. jede Linie eine andere Farbe zu finden. Jetzt möchte ich mit 2014a nach Möglichkeit mit verschiedensten Farben plotten, wobei jedoch vier davon nahe beieinander liegen sollen (gelbgrün-hellgelb-gelb-oranges gelb).
Nach den Versuchen sowohl mit Colormap als auch dem oben beschriebenen bekomme ich nicht mehr als 16 unterscheidbare Farben raus!
Kann das jemand bestätigen?
_________________
Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 15:01
Titel:
|
|
Über die RGB-Werte kannst du doch jede Farbe darstellen. Wenn es ein Verlauf in Gelb sein soll, dann spielst du mit den Werten im Rot und Grün Kanal, wobei die "Mitte" quasi bei [1 1 0] liegt. Verstehe das Problem nicht so ganz? Das sich ähnliche Farben schwerer zu unterscheiden sind, ist natürlich klar.
_________________
>> why
The computer did it.
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 15:32
Titel:
|
|
Bei mir wird eben nicht jede Farbe dargestelt. Ich denke der Ansatz über die Colormap sollte der sein, bei dem am meisten abgedeckt wird:
Ich hole mit also mit
eine Staffelung in RGB-Werten. Gehe ich jetzt diese Liste
durch, erkenne ich nur alle 16 Sprünge einen Farbwechsel. Der Plot erfolgt mit
Ich bin mir ziehmlich sicher, dass dazwischen alles gleich ist. Zur Sicherheit habe ich auch noch
gesetzt.
_________________
Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 15:45
Titel:
|
|
Kannst du davon mal ein Bild machen?
Wenn ich folgenden Code ausführe, sehe ich einen stetigen Farbverlauf ohne Sprünge von rot zu blau.
Allerdings habe ich auch kein Matlab 2014a.
16 Farben deutet darauf hin, dass "Lines" (statt "jet") als colormap verwendet wird.
_________________
>> why
The computer did it.
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 16:02
Titel:
|
|

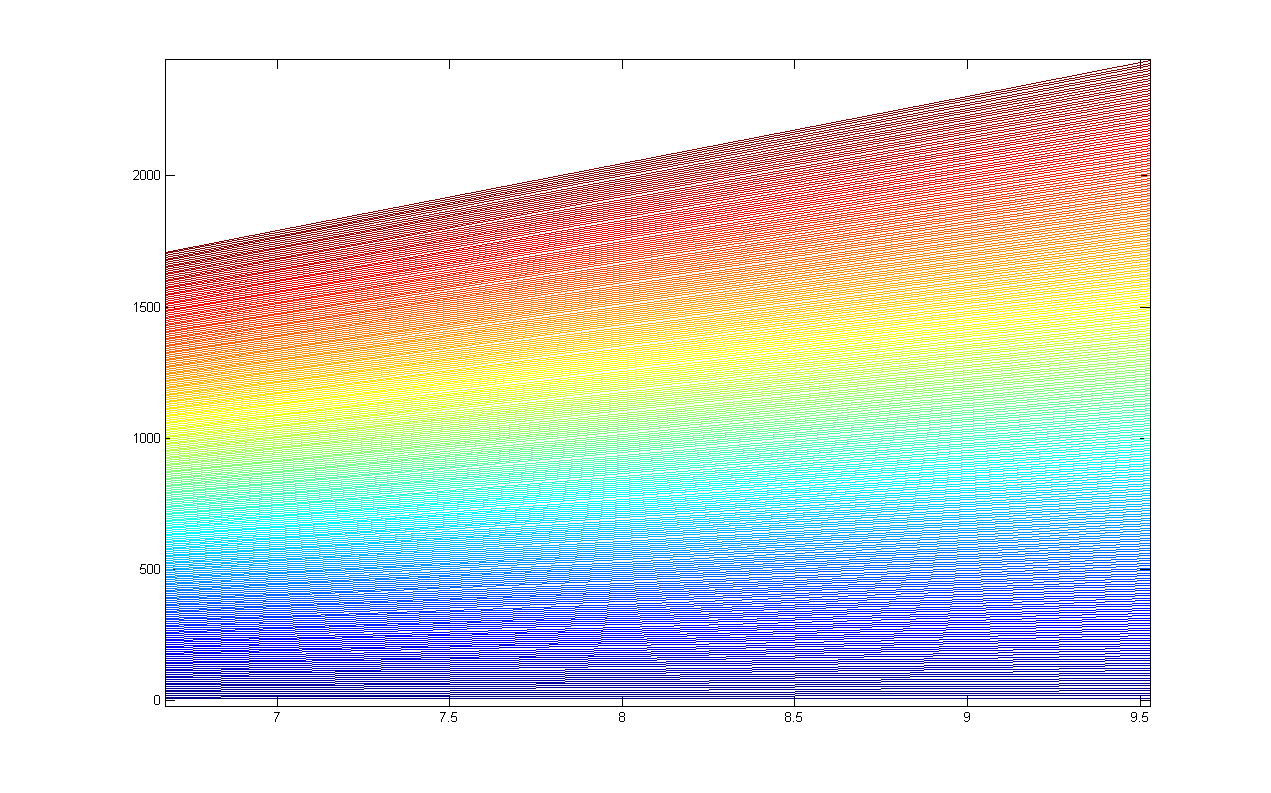

Man wird zwar leicht kirre wegen der schrägen Streifen, aber ich denke, es verdeutlicht mein Problem schon
dunkelblau
blau
hellblau
[ein paar türkistöne]
grün
[ein paar gelbtöne]
[ein paar orangetöne]
rot
dunkelrot
Ok, in Türkis und Gelb/Orange habe ich nicht weiter gebohrt - ich bin die CM in festen Abständen von oben nach unten durchgegangen... Da könnte noch etwas mehr zu holen sein als 16 Farben, aber 256 sehe ich da absolut nicht.
Im blauen und roten wird schon gut deutlich, dass es sich da nicht um verschiedene Farben handelt.
| Beschreibung: |
|
Download |
| Dateiname: |
untitled.png |
| Dateigröße: |
46.36 KB |
| Heruntergeladen: |
1177 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
untitled.png |
| Dateigröße: |
46.36 KB |
| Heruntergeladen: |
1122 mal |
_________________
Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 16:11
Titel:
|
|

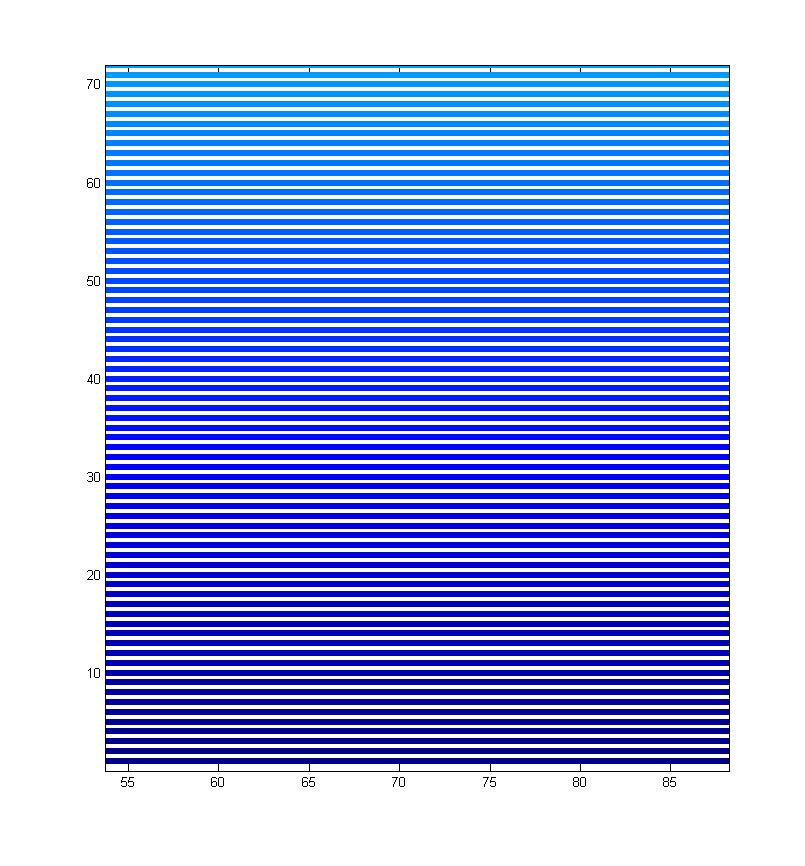

Hier noch eine Vergößerung im Blauen, gemalt mit
plot(ones(256,1)*k, 'color', cm(k, ,'linewidth',5);
| Beschreibung: |
|
Download |
| Dateiname: |
blau.png |
| Dateigröße: |
6.02 KB |
| Heruntergeladen: |
939 mal |
_________________
Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.01.2015, 16:17
Titel:
|
|
Es sind 256 Schritte in dem Farbspektrum, die Unterscheidbarkeit leidet natürlich mit jeder Schrittzahlerhöhung.
Wenn andere colormaps wie "colorcube","hsv", etc. nicht helfen. Musst du wohl oder übel eine eigene Colormap erstellen die deinen Erfordernissen entspricht.
_________________
>> why
The computer did it.
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.01.2015, 09:57
Titel:
|
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 22.01.2015, 10:08
Titel:
|
|
Ah, toll!
Danke für den Link!
Ich bin mir nicht mehr ganz sicher, aber ich dachte dass früher, zu Zeiten von Matlab 6.X die Plots nach hold on; noch alle "von selbst" verschieden eingefärbt wurden...
[edit2] pmkmp ist ja total genial!
Das Tool von dir braucht leider die Imaging Processing Toolbox (und wenn nicht dann "colorspace", wo auch immer die her sein soll?).
Weiterhin habe ich ColorBand probiert, das war eher mau und auch bei varycolor werden diese bei pmkmp angesprochenen Sprünge (die aus der Beschreibung des RGB-Farbraumes kommen) wieder 1:1 umgesetzt - und in diesen Sprüngen liegen ja eben gut unterscheidbare Farben.
|
|
|
|
| Maddy |
Ehrenmitglied
|
|
Beiträge: 494
|
|
|
|
Anmeldedatum: 02.10.08
|
|
|
|
Wohnort: Greifswald
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.01.2015, 15:47
Titel:
|
|
Statt "hold on" sollte "hold all" das von dir gewünschte Verhalten aufweisen.
_________________
>> why
The computer did it.
|
|
|
|
| Andy386 |
Forum-Guru
|
|
Beiträge: 485
|
|
|
|
Anmeldedatum: 24.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.1/8
|
|
|
|
|
|
|
Verfasst am: 28.01.2015, 13:26
Titel:
|
|
Danke nochmals!
Funktioniert immer noch - da habe ich wohl früher immer hold all; anstelle hold on; genutzt
_________________
Ich hasse es wenn die Leute Fragen stellen, man dann versucht sich Mühe zu geben, und diejenigen ihren Thread nie wieder besuchen...
|
|
|
|
|
|
|
