Verfasst am: 03.09.2015, 09:20 Titel: plot3 für einen Punkt nur mit Koordinaten

Hallo liebe Munchkins,
stellt bitte eure Taschenrechner auf lautlos und wenn jemand meine Frage beantworten kann, bin ich überglücklich Smile

Mein Problem sieht wie folgt aus: Ich will 3 Referenzpunkte setzen (über eine GUI) und diese mir zeichnen lassen. Allerdings soll das Programm für DAUs (dümmste anzunehmende User) sein, laut meines dozenten. Deswegen soll der User nur 3 Koordinaten eingeben können. Ich hab jetzt schon viel im Internet gesucht und auch viel gefunden das meinem Problem ähnelt, allerdings nichts was es wirklich löst, da viele zum Beispiel vorschlagen erst eine Ebene zu definieren :/

at the moment (simples Problem, simpler code) sieht mein Code bisher so aus:

Code:

axes(handles.axes1);
cla;
hold on;
scatter3(handles.p1x,handles.p1y,handles.p1z);
scatter3(handles.p2x,handles.p2y,handles.p2z);
scatter3(handles.p3x,handles.p3y,handles.p3z);
hold off;

Funktion ohne Link?

Als Alternative hatte ich mir auch aus den Koordinaten jeweils einen Vektor erstellt aber das hat auch nicht funktioniert Sad

Bitte Hilf!

Mit freundlichen Grüßen
euer Krümmelmonster

Epfi

Forum-Meister


	Beiträge: 1.134

	Anmeldedatum: 08.01.09

	Wohnort: ---

	Version: ---

Verfasst am: 03.09.2015, 09:37 Titel: Re: plot3 für einen Punkt nur mit Koordinaten

chillbill hat Folgendes geschrieben:

Allerdings soll das Programm für DAUs (dümmste anzunehmende User) sein, laut meines dozenten.

Ein Dozent mit der Fähigkeit zur Selbstreflektion. Selten aber schön :D

Zitat:

Deswegen soll der User nur 3 Koordinaten eingeben können.

Durch Eingabe von Zahlen? Durch Klicken in einem Bild?

Zitat:

Code:

axes(handles.axes1);
cla;
hold on;
scatter3(handles.p1x,handles.p1y,handles.p1z);
scatter3(handles.p2x,handles.p2y,handles.p2z);
scatter3(handles.p3x,handles.p3y,handles.p3z);
hold off;

Funktion ohne Link?

Läuft doch prima. Zumindest wenn das Ziel war, drei Punkte im Raum zu plotten. Wenn Du das nicht so wolltest, ist es vielleicht am einfachsten, wenn Du das, was Du willst einfach kurz mit Paint oder einem Stift und Papier skizzierst.

chillbill

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 03.09.15

	Wohnort: ---

	Version: ---

Verfasst am: 03.09.2015, 09:51 Titel:

Hui
Danke für die schnelle Antwort Smile

ja es ist ein sehr...hmm....ich würd nicht sagen lieber dozent aber ein guter Wink

Japs durch Eingabe von Zahlen. Ich mach grad einfach n screenshot von der Oberfläche.

Also der User soll drei Punkte setzen (handles.p1,p2,p3) mit X Y Z. Allerdings
gibt der mir die nur als 2D Punkte aus :/

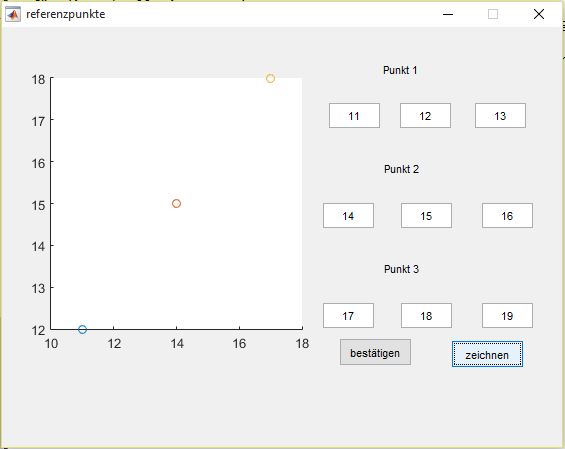

Beschreibung:

Die Oberfläche.
Rechts die einzugebenen Punkte
links soll gezeichnet werden

Download

Dateiname:


Dateigröße:

26.17 KB

Heruntergeladen:

425 mal

Epfi

Forum-Meister


	Beiträge: 1.134

	Anmeldedatum: 08.01.09

	Wohnort: ---

	Version: ---

Verfasst am: 03.09.2015, 09:58 Titel:

Das Problem ist, dass Dein Bildschirm nur 2-Dimensional ist... Du guckst von oben (rechts, links, ... irgendeine Seite halt) auf einen 3D-Plot und dann sieht das halt 2-Dimensional aus...

Füg mal ein set(gca, 'view', [37.5, 30]) unter Deinen Plot-Befehlen ein.

Generell wird es aber schwierig sein, die Punkte später räumlich zuordnen zu können. Ist wie beim Fußball schauen am Fernseher. Wenn der Ball in der Luft ist, sieht man ihn manchmal ganz wo anders, als er eigentlich ist und erst wenn er dann in Bodennähe kommt, weiß man wieder, wo er wirklich ist.

Aber Du kannst zum Beispiel dünne gepunktete Linien einzeichnen, die senkrecht auf den Koordinatenebenen stehen und durch die Punkte führen. Wird bei vielen Punkten aber auch wieder unübersichtlich.

chillbill

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 03.09.15

	Wohnort: ---

	Version: ---

Verfasst am: 03.09.2015, 10:07 Titel:

Perfekt!
diese kleine Zeile hat mir gefehlt Smile

Vielen vielen Dank Smile
