Plotten einer Funktion mit 2 Variablen und einer Schleife

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Backfisch

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 28.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 28.01.2015, 13:37 Titel: Plotten einer Funktion mit 2 Variablen und einer Schleife

Hallo Leute,

ich mache momentan ein Praktikum und wurde dazu genötigt, mit MATLAB eine Formel zu berechnen und zu plotten Laughing

. Genötigt deshalb, weil ich absolut keine Erfahrung mit dem Programm habe und es von der Pike auf lernen muss. Ich entschuldige mich auch schon für formelle Fehler, da dies mein erster Beitrag ist.

Nun zu meinem Problem: die angesprochene Gleichung enthält zwei Variablen und eine Summe, sprich, es muss mit einer Schleife gearbeitet werden. Ich weiss nun weder, ob die von mir geschriebene Schleife richtig ist, noch wie ich die Summe implementiere. Zudem gibt mir das Programm einen Fehler an, in dem es heißt, dass ich die Variable c gefälligst preallocaten soll ("Subscripted assignment dimension mismatch." bei c(index_x, index_t) = c1-c), obwohl ich dies per "zeros"-Befehl getan habe. Ich bitte um Hilfe, da ich nicht mehr weiter weiß. Vielen Dank schonmal im voraus und viele Grüße, Backfisch

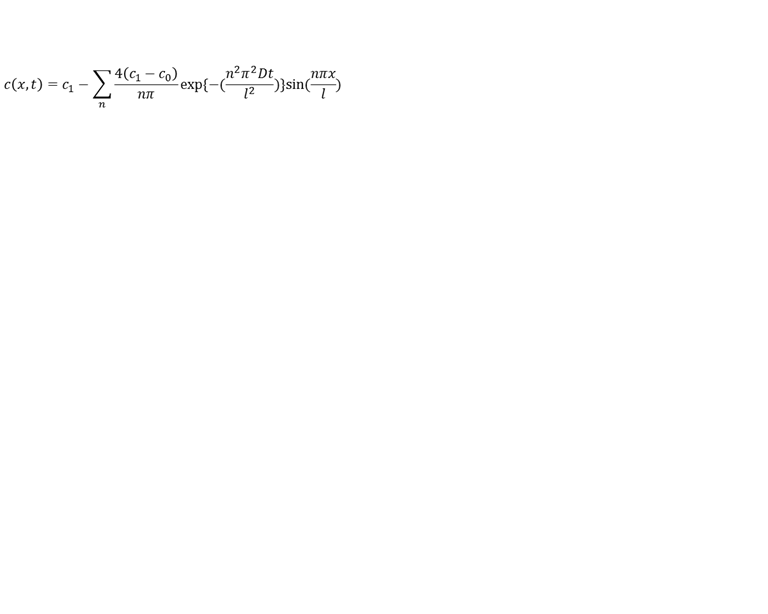

Formel:
$c(x,t)=c1-SUMME(n bis unendlich)[4*(c1-c0)/(n*pi)*exp{-((n^2*pi^2*D*t)/l^2)}*sin((n*pi*x)/l)}]$
Siehe auch Anhang

Hier mein Code:

Code:

clear all;
close all;
clc;

distance_step = 0.1e-4; % Größe der Distanzschritte
time_step = 1e-3; % Größe der Zeitschritte

c0 = 0; % Anfangskonz. in SC (mmol/L)
c1 = 100; % äußere Randschichtkonz. in SC (mmol/L)
D = 5e-12; % Diffusionskoeffizient (m^2/s)
l = 2e-5; % Gesamtdicke SC (m)

x = [0:distance_step:l]; % Strecke von 0 bis 2e-5 mit Schrittgröße distance_step
final_time = 1; % Endzeit
t = [0:time_step:final_time]; % Strecke von 0 bis l mit Schrittgröße time_step
c = zeros(length(x),length(t)); % Erstellen eines Arrays zur Verringerung der Rechenzeit

for index_x=1:1:length(x) % Schleifenstart + Variablendefinierung-->x geht von 1 bis Ende mit Schrittgröße 1
for index_t=1:1:length(t) % schleifenstart + Variablendefinierung-->t geht von 1 bis Ende mit Schrittgröße 1
c = 100;
for n=1:2:100 % für n=1-100 in Zweierschritten
c = c - 4*(c1-c0/(n*pi)) * exp(-(n^2*pi^2*D*t)/(l^2)) * sin(n*pi*x(index_x)/l); %Formel, Einfügen der Summe?
end
c(index_x, index_t) = c1-c;
end
end

figure(1);
plot(x,c);
xlabel('Thickness (l)');
ylabel('Concentration (c)');
title('Plot')

Funktion ohne Link?

Ich habe mir Kommentare zu den einzelnen Befehlen geschrieben. Falls welche davon falsch sein sollten, wäre ich für eine Korrektur dankbar Rolling Eyes

Diffusionsgleichung - Kopie.png

Beschreibung:

Formel

Download

Dateiname:

Diffusionsgleichung - Kopie.png

Dateigröße:

9.79 KB

Heruntergeladen:

334 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 28.01.2015, 16:51 Titel: Re: Plotten einer Funktion mit 2 Variablen und einer Schleif

Hallo Backfisch,

Herzlich willkommen im Forum!

Zitat:

Zudem gibt mir das Programm einen Fehler an, in dem es heißt, dass ich die Variable c gefälligst preallocaten soll ("Subscripted assignment dimension mismatch." bei c(index_x, index_t) = c1-c), obwohl ich dies per "zeros"-Befehl getan habe.

Meldungen über "Preallocation" sind Hinweise von MLint, aber keine Fehlermeldungen. "Subscripted assignment mismatch" ist dagagen eine Fehlermeldung. Um sie im Forum zu diskutieren ist es hilfreich eine vollständige Kopie zu posten.

Code:

c(index_x, index_t) = c1-c;

Funktion ohne Link?

Auf der rechten Seite steht ein Element der Matrix "c". Auf der linken wird vom Skalar c1 die gesmte Matrix c abgezogen, sodass Du eine Matrix erhältst, die so groß ist wie c selbst. Nun kann man aber einem Element keine Matrix zuweisen.

Wenn Du den "brutalen CLEAR-Header" weglässt, könntest Du den Debugger benutzen um das Problem zu untersuchen:

Code:

clear all;
close all;
clc;

Funktion ohne Link?

Da "clear all" auch die Debugger Breakpoints löscht ist es ein wirklich bösartiger Feind des Programmierers. Da Programme nur in den seltensten Fällen bug-frei geschrieben werden, ist es grundsätzlich auf jeden Fall zu vermeiden das Debuggen zu verhindern. Leider empfehlen aber immer noch Dozenten Scripts mit diesen Befehlen zu starten. Seufz.

Viele Grüße, Jan

Backfisch

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 28.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 19.02.2015, 08:45 Titel:

Hallo Jan,

ich konnte notgedrungen die letzten Tage nicht ins Netz und deine Tipps umsetzen Smile

. Habe den clear-Header jetzt auf den Müll geschmissen und den debugger laufen lassen. Jetzt funktioniert alles, aber das Konzept wurde über den Haufen geworfen und durch ein Neues ersetzt Rolling Eyes

.

Danke nochmal für die Hilfe!

Viele Grüße,
Backfisch
