Titel: Plotten einer Funktion & Messwerten in einen Graph
|
 |
| |
 |
 |
Hallo zusammen,
ich bin neu im Forum und brauch Hilfe beim Plotten einer Funktion und dazugehörigen Messwerten aus einem Versuch.
c1= 2.2
c2= 4.7
c3= 10
U= 60
t= [0:10:600]
Uc1= U*exp(-t/(50*c1))
plot(t,Uc1,'b')
hold
Uc2= U*exp(-t/(50*c2))
plot(t,Uc2,'r')
Uc3= U*exp(-t/(50*c3))
plot(t,Uc3,'g')
xlabel('Zeit [t] in s')
ylabel('Spannung [U] in V')
legend ('c1=2,2F','c2=4,7F','c3=10F')

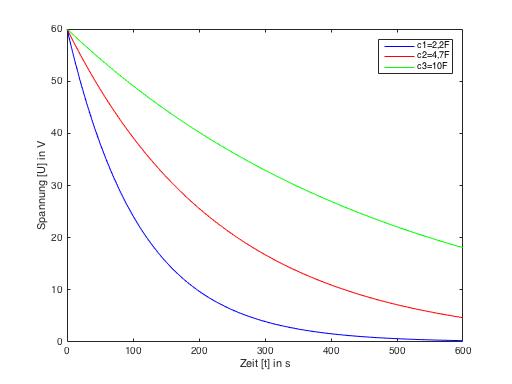

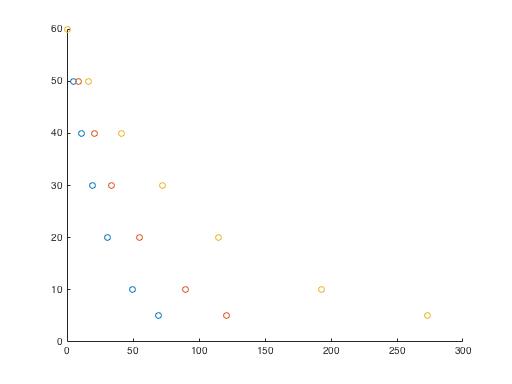

Liefert mir den Grafen der Funktion. Zusätzlich möchte ich Messwerte aus dem Versuch mit angeben. Dafür ist mein Ansatz folgender.
x1=[0 5 11 19 31 50 69];
y1=[60 50 40 30 20 10 5];
scatter(x1,y1);
hold on;
x2=[0 9 21 34 55 90 121];
y2=[60 50 40 30 20 10 5];
scatter(x2,y2)
hold on;
x3=[0 16 41 72 115 193 273];
y3=[60 50 40 30 20 10 5];
scatter (x3,y3);
hold on;
Hat jemand eine Idee wie ich beide Ansätze sinnvoll in einen Graf bekomme? Wäre schön wenn die Messreihen jeweils durch eine Linie verbunden wären.
schon mal vielen Dank für eure Hilfe
| Beschreibung: |
|
Download |
| Dateiname: |
Messwerte.jpg |
| Dateigröße: |
7.86 KB |
| Heruntergeladen: |
479 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
ET UC(t).jpg |
| Dateigröße: |
16.6 KB |
| Heruntergeladen: |
464 mal |
|
|
|
|
|
|
| FraukePetry |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 10
|
|
|
|
Anmeldedatum: 10.06.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.06.2016, 12:14
Titel:
|
|
Ich habe es hin bekommen.
für alle die es Interessiert
c1= 2.2
c2= 4.7
c3= 10
U= 60
t= [0:10:600]
Uc1= U*exp(-t/(10*c1))
plot(t,Uc1,'b')
hold on;
x1=[0 5 11 19 31 50 69];
y1=[60 50 40 30 20 10 5];
scatter(x1,y1,'bx');
hold on;
Uc2= U*exp(-t/(10*c2))
plot(t,Uc2,'r')
hold on;
x2=[0 9 21 34 55 90 121];
y2=[60 50 40 30 20 10 5];
scatter(x2,y2,'rx')
hold on;
Uc3= U*exp(-t/(10*c3))
plot(t,Uc3,'g')
hold on;
x3=[0 16 41 72 115 193 273];
y3=[60 50 40 30 20 10 5];
scatter (x3,y3,'gx');
hold on;
|
|
|
|
|
|
|
