Verfasst am: 24.04.2015, 09:57 Titel: plotten eines bestimmten Bereiches

Hallo liebe MATLAB Gemeinde Smile

Ich habe ein kleines Problem, undzwar würde ich gerne einen bestimmten bereich eines Plots hervorheben. Ich hab jetzt schon sehr vieles probiert aber es hat sich nichts brauchbares ergeben. Ich muss dazu sagen dass ich auch erst seit 2 Wochen mit MATLAB arbeite. Ich hoffe das mir hier jemand helfen kann.

hier der Code :

Code:

for i = 1 : 190

omega(i)= i*0.5;
xdach = ((-omega(i)^2*Masse + Steifigkeit)^-1)*Fdach;
Frequenz(i) = omega(i)/(2*pi) ;
x1(i)= xdach(1);
x2(i)= xdach(2);
x3(i)= xdach(3);
x4(i)= xdach(4);
x5(i)= xdach(5);

end

lw= 2 ;

figure(1)
plot( Frequenz , x1 , Frequenz , x2 , Frequenz , x3, Frequenz, x4 , Frequenz , x5 , 'linewidth' , lw )
title('Frequenzabhängigkeit')
xlabel('Frequenz [Hz]')
ylabel('Amplitude')
grid on
legend( 'x1' , 'x2' , 'x3' , 'x4' , 'x5' )
print -f1 -r600 -djpeg Amplituden_bei_doppelter_Last_Nahe_der_EigFreq

Funktion ohne Link?

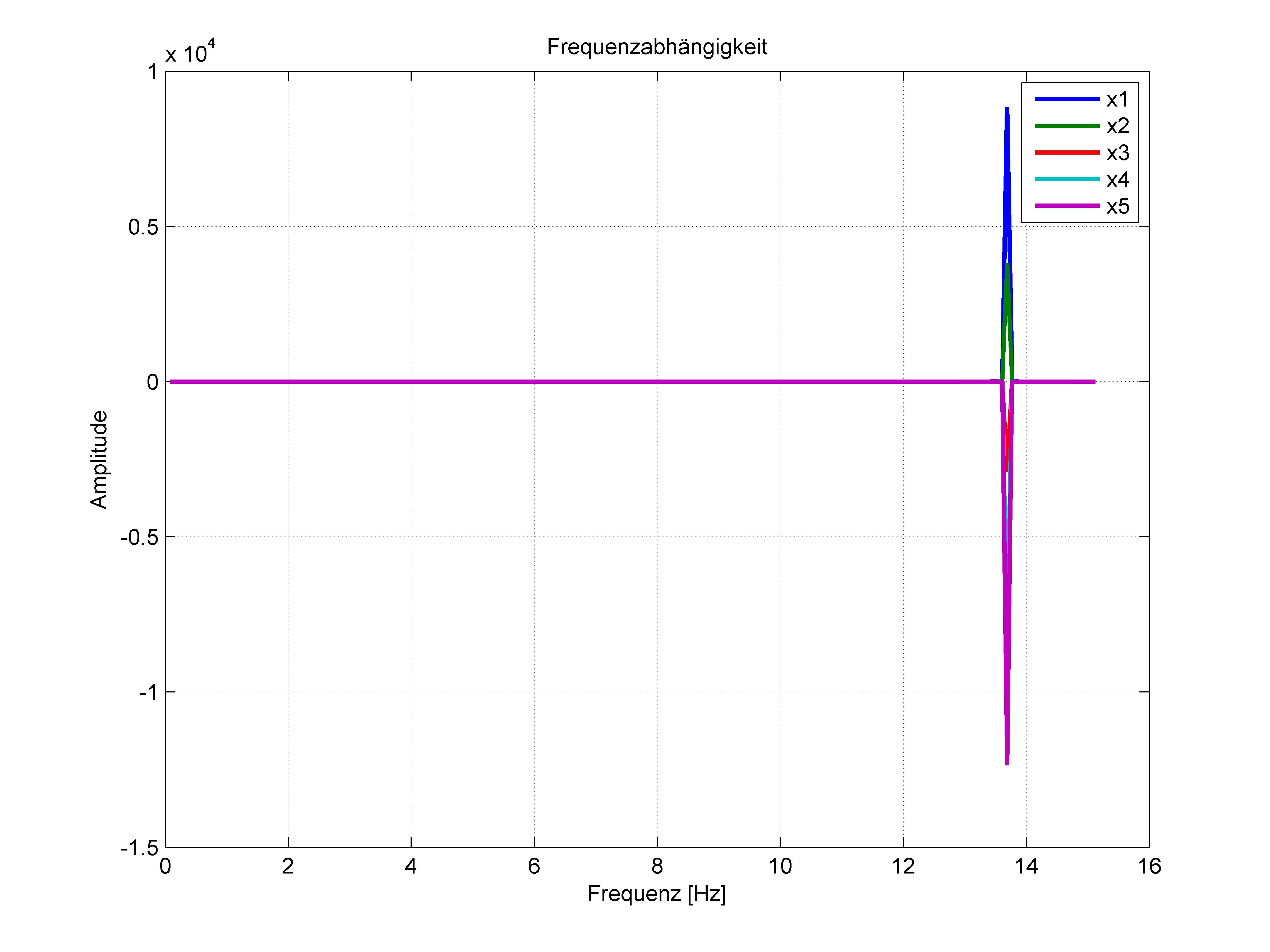

Im anhang findet ihr den Plot. wie man erkennt tut sich vor Frequenz=13 nicht viel.. deshalb würde ich gerne nur den Bereich von 13 bis 14 vergrößern und darstellen damit man was gescheites erkennt.
Hat jemand eine Idee?

Vielen Dank schonmal!


Beschreibung:

Download

Dateiname:


Dateigröße:

523.81 KB

Heruntergeladen:

377 mal

_________________

dat Heca so stronk...

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 24.04.2015, 10:47 Titel:

logisches indizieren könnte hier helfen.
vielleicht auch

Code:

find

Funktion ohne Link?

Code:

x1(i)= xdach(1);
x2(i)= xdach(2);
x3(i)= xdach(3);
x4(i)= xdach(4);
x5(i)= xdach(5);

Funktion ohne Link?

das ist sehr schlecht und sollte vermieden werden. du verstekst hier einen index im namen. ein index sollte immer als index benutzt werden.
desweiteren ist es schlecht i als laufvariable zu benutzen da i die imaginäre einheit ist.
_________________

richtig Fragen

Martin92

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 16.04.15

	Wohnort: Bielefeld

	Version: ---

Verfasst am: 24.04.2015, 12:40 Titel:

Danke für den Tipp mit dem Index i. Habe das geändert.

Tut mir sehr leid aber ich hab nicht ganz verstanden wie ich mein Problem mit der Funktion "find" lösen soll.
Ich habe das jetzt so verstanden das mir die Funktion "find" spezielle Werte von x ausgeben kann.. Also könnte ich doch theoretisch mir die Werte mit "find" ausgeben lassen, die so groß sind dass sie in meinem gewünschten Bereich liegen. Aber wie plotte ich dann sowas in abhängigkeit meiner Frequenz?

Mein Ziel wäre eigentlich, zu visualisieren , wie sich meine Graphen (xdach in abhängigkeit von der Frequenz) verändern wenn ich die Matrix "Masse" verändere. Deswegen wollte ich ja meinen Plot so auslegen dass man auch was erkennt. Gibt es nicht sowas wie " MATALB danke für den schönen Plot aber ich hätte gerne den selben Plot nur bitte im Bereich von
Frequenz= 13: 0.1: 14 ", oder ist sowas nicht so einfach möglich?
Vielen dank schonmal für deine Zeit, ich hoffe dass ich mein Problem einigermaßen verständlich formuliert habe.

Liebe Grüße aus Bielefeld
Martin
_________________

dat Heca so stronk...

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 24.04.2015, 12:44 Titel:

Code:

x=1:10;
y=x.^2;
idx=find(y>=5,1,'first')
plot(x(idx:end),y(idx:end))

Funktion ohne Link?

so wird zb erst ab da geplottet wo die funktionswerte gleich oder größer 5 sind.
_________________

richtig Fragen

Martin92

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 16.04.15

	Wohnort: Bielefeld

	Version: ---

Verfasst am: 24.04.2015, 12:47 Titel:

Vielen Dank für die schnelle Hilfe , ich probiere das jetzt mal auf mein Problem anzuwenden.
_________________

dat Heca so stronk...

Martin92

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 16.04.15

	Wohnort: Bielefeld

	Version: ---

Verfasst am: 24.04.2015, 14:24 Titel:

Ich kam irgenwie nicht auf ein Brauchbarees Ergebnis.
Ich habe das Problem jetzt einfach über die eher weniger elegante methode mit dem Befehl

Code:

axis([xmin xmax ymin ymax)]

Funktion ohne Link?

gemacht und für xmin und xmax einfach meinen gewünschten Frequentbereich angegeben.

Danke für die Hilfe!
