Plotten zweier Kurven und einem Vektor als x-Achse.


Gillesbau
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 02.11.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2015, 16:50     Titel: Plotten zweier Kurven und einem Vektor als x-Achse.
  Antworten mit Zitat
Hallo Zusammen

Ich brauche dringend Hilfe mit Matlab. Confused Ich sollte übermorgen eine Arbeit abgeben, die einen Matlabplot beinhaltet. Ich bin jedoch völliger Anfänger bei Matlab.

Ich habe 3 Datenreihen à 57 Einträgen. Diese habe ich als Vektoren bei Matlab importiert. 2 dieser Vektoren beinhalten Temeraturen zweier Messungen und der dritte Vektor beinhaltet die Zeit zu welcher ich die Temepraturen der beiden anderen Vektoren jeweils genommen habe:

zb. nach 03.56 min hatte der "Sumpf" (bei Destillation) eine Temperatur von 60 Grad und der Dampf 80 Grad. Nach 4 min 62°C und 81°c usw....

Die X-Achse soll nun eben dieser Vektor der Zeit (t) sein und Y-Achse die Temperatur.
Die beiden Temperatur Messungen sollten zwei Kurven in einem Graph sein.

Was mach ich falsch:

Code:

x=[t]
set(gca,'XTickLabel',x);

y1=Td;
y2=Ts;

figure
plot(x,y1,x,y2)



wobei vektor t die x-Achse sein soll. Td und Ts die Temperaturen.

Wie muss ich da vor gehen kann mir da jemand den Code schicken?

Wäre Super nett!

Vielen Dank!

 Beschreibung:

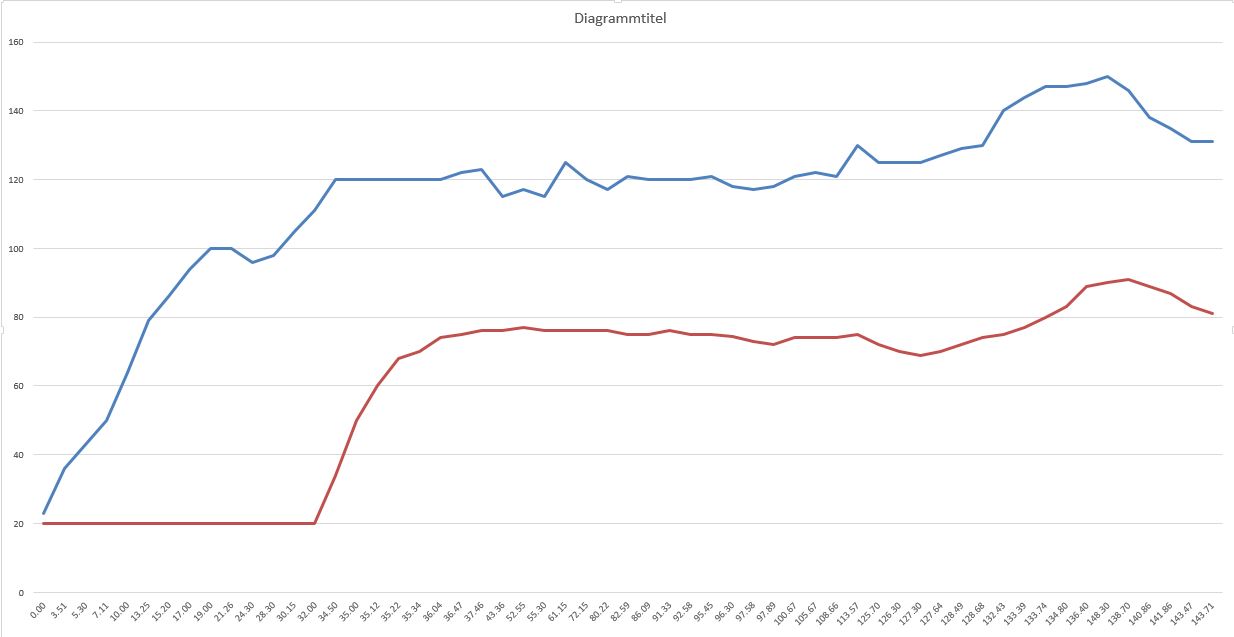

So etwa soll das dann aussehen... Halt eben mit Excel.

Download
 Dateiname:  Unbenannt.JPG
 Dateigröße:  59.03 KB
 Heruntergeladen:  283 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 02.11.2015, 17:05     Titel: Re: Plotten zweier Kurven und einem Vektor als x-Achse.
  Antworten mit Zitat
Hallo Gillesbau,

Schaue Dir den Hilfe-Text von plot an. Alles was Du benötigst ist:
Code:
plot(x, y1);
hold on;
plot(x, y2)


Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Gillesbau
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 02.11.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2015, 17:12     Titel: Re: Plotten zweier Kurven und einem Vektor als x-Achse.
  Antworten mit Zitat
Jan S hat Folgendes geschrieben:
Hallo Gillesbau,

Schaue Dir den Hilfe-Text von plot an. Alles was Du benötigst ist:
Code:
plot(x, y1);
hold on;
plot(x, y2)


Gruß, Jan


Hi Jan

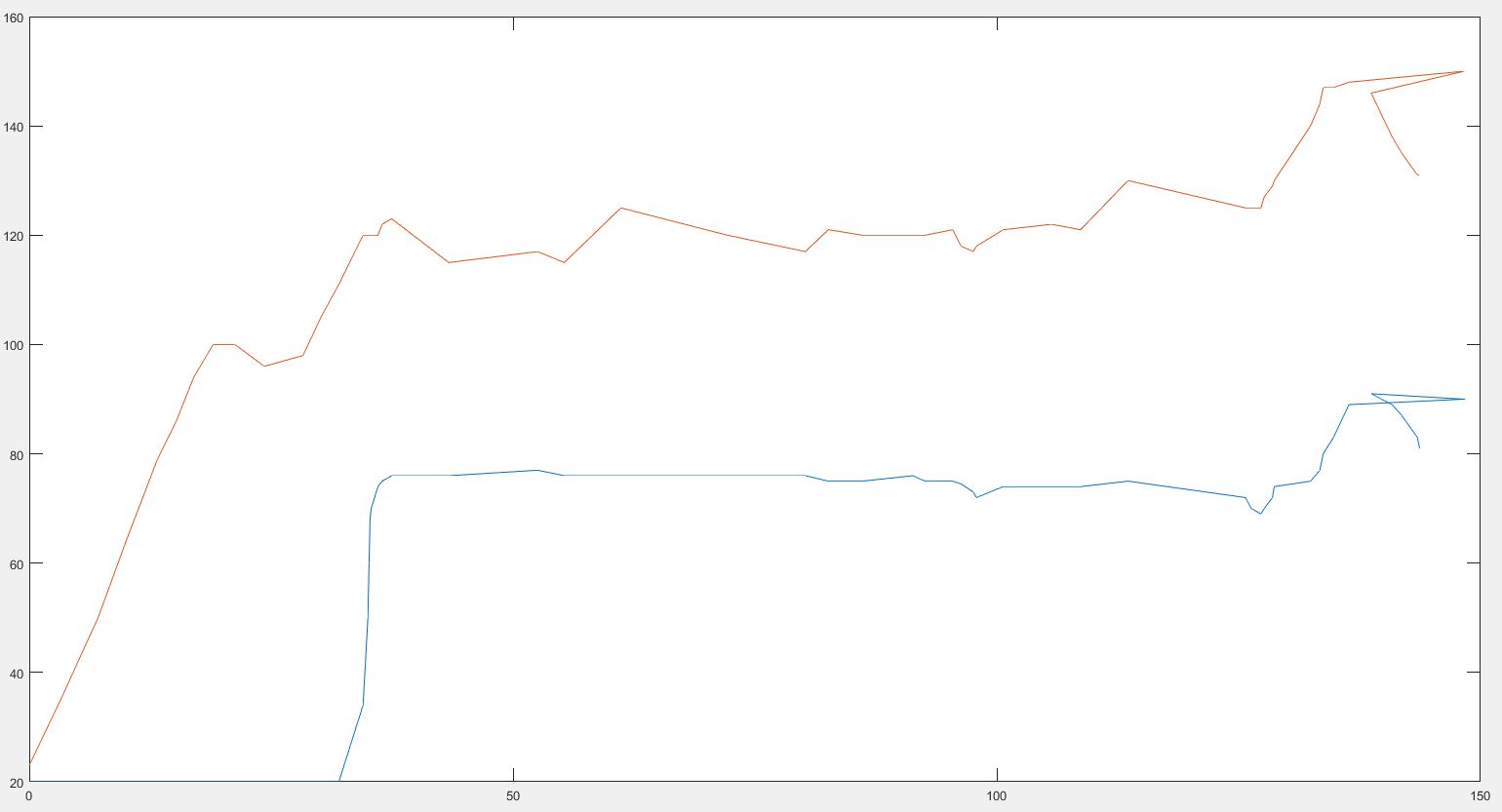

Danke für deine Antwort! ich habe das bereits versucht, jedoch ohne Erfolg. Siehe Anhang :/

Wie kann ich die Werte eines Vektors auf die xAchse übertragen und in Abhängigkeit zu den beiden Temperaturkurven setzten? :/

 Beschreibung:

Download
 Dateiname:  Unbenannt2.JPG
 Dateigröße:  53.23 KB
 Heruntergeladen:  252 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.11.2015, 17:24     Titel:
  Antworten mit Zitat
Hallo,

anscheinend meinst du die Beschriftung der x-Achse? Dann

Code:
set(gca,'XTick',x);
set(gca,'XTickLabel', num2str(x(:)));


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Gillesbau
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 02.11.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.11.2015, 17:28     Titel:
  Antworten mit Zitat
Harald hat Folgendes geschrieben:
Hallo,

anscheinend meinst du die Beschriftung der x-Achse? Dann

Code:
set(gca,'XTick',x);
set(gca,'XTickLabel', num2str(x(:)));


Grüße,
Harald


Hei Harald

Danke für die Antwort! Wie müsst der Code dann lauten?
ich bekomme immer folgenden Error:

"Error using matlab.graphics.axis.Axes/set
While setting the 'XTick' property of 'Axes':
Value must be a vector of type single or double whose values increase

Error in Destillationplot (line 2)
set(gca,'XTick',x);"

Sad

EDIT: Oh ich habe denn Fehler gefunden. Ich hab mich bei einem Wert vertippt. Der Graph sieht jedoch immer noch wie zu beginn aus Sad

Der Code sieht jetzt so aus:

Code:

x=[t];
set(gca,'XTick',x);
set(gca,'XTickLabel', num2str(x(:)));

y1=Td;
y2=Ts;

figure
plot(x,y1,x,y2)

Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.11.2015, 19:30     Titel:
  Antworten mit Zitat
Hallo,

du änderst das Koordinatensystem und plottest danach in eine neue Figure. Die Änderungen am Koordinatensystem sind somit wirkungslos.

Die set-Befehle sollten am Ende kommen.

Grüße,
Harald
