Titel: Plotting Tools - eps Export - Figuregröße/Seitenverhältni
|
 |
Hallo,
bisher habe ich die Größe des figures wie folgt definiert
und anschließend via File->Save As als .eps exportiert.
Falls ich jetzt die Plottools öffne um z.B. Textboxen und Pfeile einzuzeichen, so ändert MATLAB die Figuregröße und das Seitenverhältnis des Plots.
Ich möchte jedoch reproduzierbare Plots erzeugen!
Mein schlechter Workaround bis jetzt: Die Plottools umgehen und alle Textboxen etc. via Code schreiben, so dass ich die Plottools umgehen kann.
Um kurzfristige Hilfe wäre ich dankbar. Die Grafiken sind für meine Masterarbeit.
Viele Grüße
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 05.05.2015, 16:52
Titel: Re: Plotting Tools - eps Export - Figuregröße/Seitenverhä
|
|
Hallo lenox89_gast,
Kommt es beim Export in EPS-Files auf die Figure-Position an? Ich dachte, hier wäre die PaperPosition ausschlaggebend, die eben durch die Plottools nicht geändert wird.
Kann Du Code posten, der das Problem reproduziert?
Gruß, Jan
|
|
|
|
| lenox89_gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.05.2015, 09:49
Titel:
|
|
Hallo Jan,

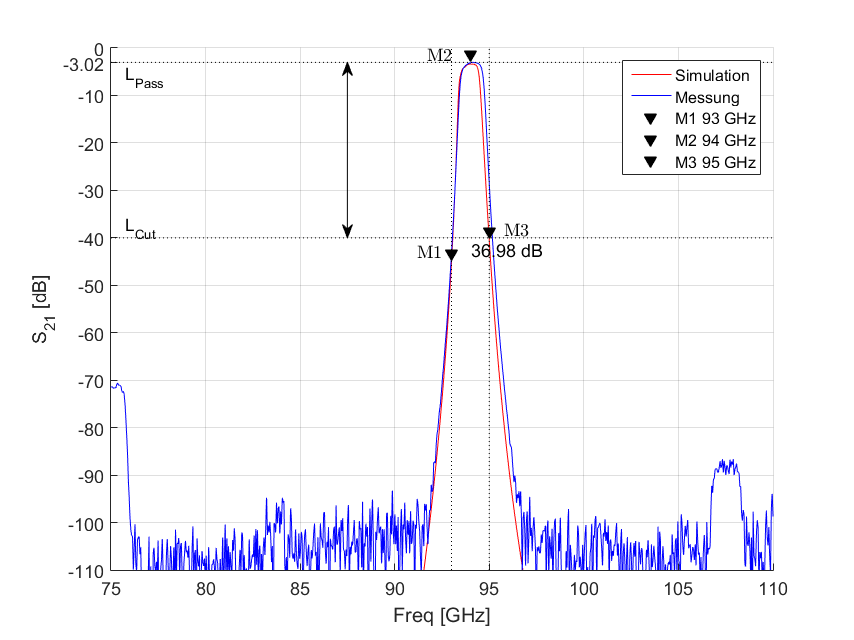

wenn ich mit dem Code von (siehe oben) ein Figure erzeugte, erhalte ich die gewünschte Bildgröße und Seitenverhältnis (siehe 1.PNG).
Falls ich jedoch die Plottools starte um z.B. die Grafik zu verschönern, so ändert MATLAB die Bildgröße und das Seitenverhältnis in Abhängigkeit der Fenster bzw. Bildschirmgröße. Daraus folgt, dass ich je nach Fenstergröße oder Bildschirmgröße (anderer Computer) unterschiedlich große Plots erhalte.
Die Plots speichere ich via File->Save as als .eps

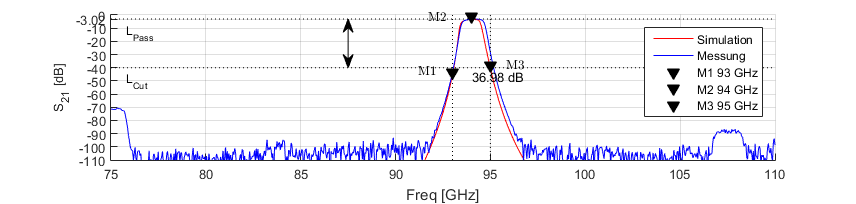

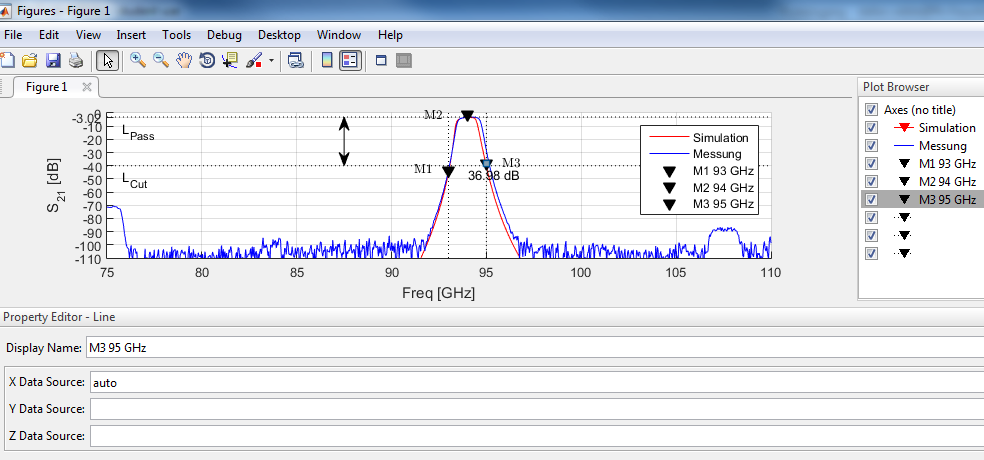

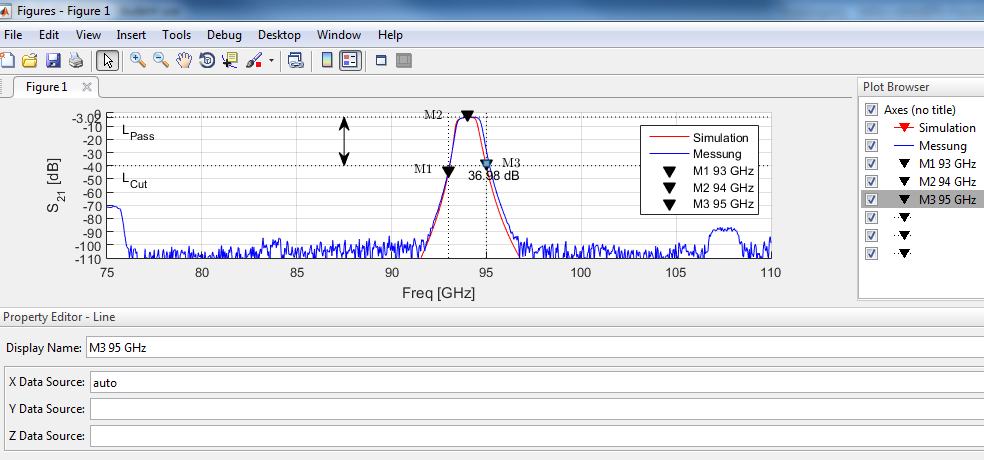

Ich hoffe mein Problem ist verständlich, ich habe noch zwei weitere Screenshots beigefügt.
Danke und schönen Gruß
| Beschreibung: |
|
Download |
| Dateiname: |
3.PNG |
| Dateigröße: |
84.47 KB |
| Heruntergeladen: |
324 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
2.png |
| Dateigröße: |
28.46 KB |
| Heruntergeladen: |
338 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
1.png |
| Dateigröße: |
46.12 KB |
| Heruntergeladen: |
315 mal |
|
|
|
|
| Winkow |
Moderator
|
|
Beiträge: 3.842
|
|
|
|
Anmeldedatum: 04.11.11
|
|
|
|
Wohnort: Dresden
|
|
|
|
Version: R2014a 2015a
|
|
|
|
|
|
|
Verfasst am: 06.05.2015, 10:01
Titel:
|
|
hallo. hast du die tips aus der doc zu saveas mal ausprobiert ?
da steht ja explizit
| Zitat: |
| The saveas function and the Save As dialog box (accessed from the File menu) do not produce identical results. The Save As dialog box produces images at screen resolution and at screen size. The saveas function uses a resolution of 150 DPI and uses the PaperPosition and PaperPositionMode properties of the figure to determine the size of the image. |
_________________
richtig Fragen
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.05.2015, 12:24
Titel:
|
|
Oh man. Vielen Dank! Ich bin davon ausgegangen, dass beide Funktionen identisch sind. Die Plots lassen sich jetzt abspeichern, aber eine Frage habe ich noch:
Wenn man Textboxen platziert, "Pin to Axes" anklickt, "Generate Code" ausführt und Teile dieses Codes in sein Programm einbaut, dann ist bei Neuausführung des Codes die Textbox nicht mehr gepinnt. Nach ausführung von save as landen Textboxen dadurch wieder versetzt im Bild...
|
|
|
|
|
|
|
