Plotyy - Dritter Graph auf y-Achse wird nicht angezeigt


MLN

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2015, 00:39     Titel: Plotyy - Dritter Graph auf y-Achse wird nicht angezeigt
  Antworten mit Zitat
Hallo,
ich habe bereits einige Artikel zum Thema Plotyy gelesen, aber nichts gefunden. Daher hoffe ich, jemand kann mir bei meinem Problem mit dem Plotyy-Befehl helfen.
Ich habe folgenden Code und möchte damit eigentlich Fig. 1 replizieren

Code:

figure(1)
x=time; %1x15
y1=IRS_Filter'; %1x15
y2=IRS_FS_Filter'; %1x15
y3=mean_lFAH;%1x15

[Ax,H1,H2] = plotyy(x,[y1;y2],x,y3,'plot');
set(get(Ax(2),'Ylabel'),'String','Risk Shared (%)')
set(get(Ax(2),'Ylabel'),'String','Natural Log of (Assets/GDP)')

set(H1(1),'Color','r');
set(H1(2),'Color','b');
set(H2,'Color','g');
xlabel('Year')
title('Income Risk Sharing 1993-2007')

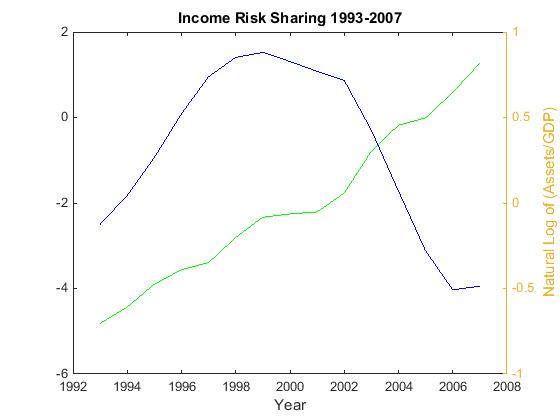

Leider kommt nur Fig_Matlab heraus
Anscheinend funktioniert etwas auf der linken y-achse nicht, da weder die Achsenbeschriftung noch die zweite Funktion nicht erscheint.

Vielen Dank im voraus für eure Hilfe!

 Beschreibung:
Resultat in Matlab

Download
 Dateiname:  Fig_Matlab.jpg
 Dateigröße:  19.79 KB
 Heruntergeladen:  366 mal

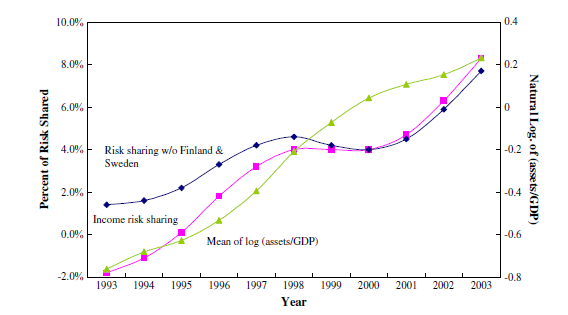

Fig. 1.PNG
 Beschreibung:
Vorgabe

Download
 Dateiname:  Fig. 1.PNG
 Dateigröße:  26.84 KB
 Heruntergeladen:  336 mal


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 08.01.2015, 09:43     Titel:
  Antworten mit Zitat
Hallo,

ich bekomme mit
Code:
x=1:15; %1x15
y1=rand(1,15); %1x15
y2=2*y1; %1x15
y3=10*y1 + randn(1,15); %1x15


sowohl in R2014a als auch in R2014b drei Graphen.

Bitte Daten zur Verfügung stellen, mit denen das Problem reproduzierbar ist bzw. das verwendete Release angeben.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

MLN

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.01.2015, 17:37     Titel:
  Antworten mit Zitat
Vielen Dank für die Nachfrage nach den Daten - es hat sich herausgestellt, dass ich zweimal die gleichen Daten geplottet habe und sie sich daher überlagert haben.
Mit unterschiedlichen Daten habe ich nun auch drei graphen!
