Verfasst am: 02.02.2015, 15:27 Titel: plotyy() lässt Messwerte weg

Hallo zusammen!

Ich habe eine 5x3002 Matrix mit Messwerten. Von diesen würde ich gerne zwei Messreihen über eine dritte in einem Plot mit zwei verschiedenen Achsen darstellen. Dies habe ich folgendermaßen realisiert:

Code:

[ax,h1,h2] = plotyy(data2(1,:),data2(2,:),data2(1,:),data2(3,:)); %plot with 2 different y axis
axis tight;
ylabel(ax(1), 'RPM');
ylabel(ax(2), 'km/h');
grid on;
axis tight;

subplot(5,1,3)
plot(data2(1,:),data2(2,:))
ylabel('RPM');
grid on;
axis tight;

subplot(5,1,4)
plot(data2(1,:),data2(3,:))
ylabel('km/h');
grid on;
axis tight;

Funktion ohne Link?

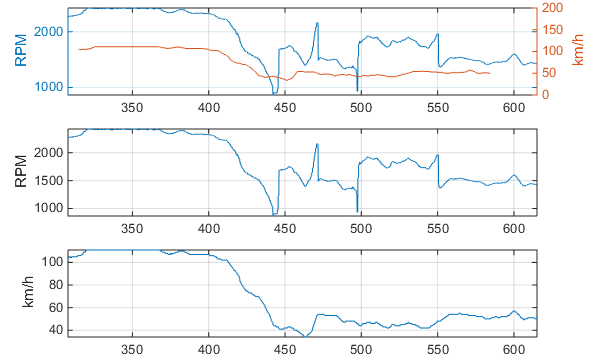

Im oberen Teil habe ich das ganze mit plotyy geplotten und danach nochmal einzeln. Nun zu meinem Problem: Irgendwie stellt die plotyy-Funktion den km/h Plot nicht richtig dar (siehe Bild im Anhang). An den eingelesenen Werten liegt es nicht, da es ja mit zwei einzelnen Plots funktioniert.

Weiß irgendwer woran das liegen könnte?

Gruß Cali

Edit: Es scheint als würde der zweite plot im plotyy gestaucht werden.


Beschreibung:

Download

Dateiname:


Dateigröße:

29.52 KB

Heruntergeladen:

324 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 02.02.2015, 16:24 Titel:

Hallo,

kannst du Daten zur Verfügung stellen, mit denen das Problem auftritt?

Grüße,
Harald

cali

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 03.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 02.02.2015, 17:24 Titel:

Hallo Harald,

ich habe mal eine Messreihe und das Beispielskript dafür angehängt. Dabei tritt bei mir das beschriebene Problem auf.

Gruß Cali

SkriptUndDaten.rar

Beschreibung:

Download

Dateiname:

SkriptUndDaten.rar

Dateigröße:

13.48 KB

Heruntergeladen:

286 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 02.02.2015, 17:37 Titel:

weil du nur für einen von beiden das axis tight setzt.

Code:

[ax,h1,h2] = plotyy(data2(1,:),data2(2,:),data2(1,:),data2(3,:)); % plot with 2 different y axis
axis(ax,'tight');
ylabel(ax(1), 'Y1');
ylabel(ax(2), 'Y2');

Funktion ohne Link?

sollte klappen.
_________________

richtig Fragen

cali

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 03.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 02.02.2015, 17:45 Titel:

So klappts wunderbar!

Herzlichen Dank!
