Verfasst am: 05.05.2014, 10:33 Titel: Plotyy

hallo,
Ich schaffe nicht die Schriffgröße von y-axis auf 22 zu legen. weiß jemand wie ?

Code:

schrifftgroesse=22;

[hAx,hLine1,hLine2] =plotyy(Of_rauheit(:,1),(Of_rauheit(:,2)+Of_rauheit (:,5))/2,Of_rauheit(:,1),(Of_rauheit(:,3)+Of_rauheit(:,6))/2)
hold on;

set(gca,'fontsize',schrifftgroesse)
set(gcf,'position',[50 50 1250 850],'color','w')

xlabel('Spaltweite h [µm]','fontsize',schrifftgroesse)
ylabel(hAx(1),'Druckflussfaktoren[-]','fontsize',schrifftgroesse);
ylabel(hAx(2),'Scherflussfaktoren[µm]','fontsize',schrifftgroesse);

set(hLine1,'LineWidth',4);
set(hLine2,'LineWidth',4);

grid on;

Funktion ohne Link?


Beschreibung:

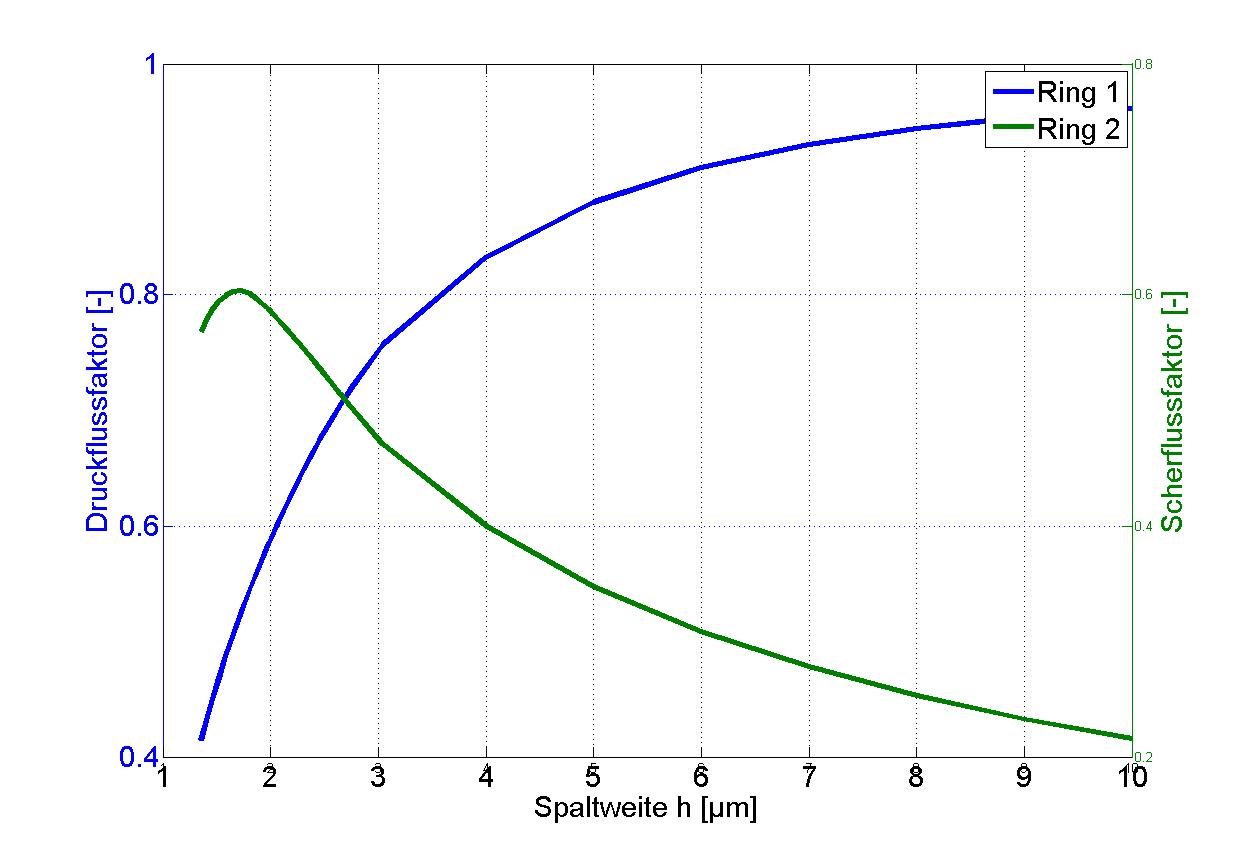

y-axis rechts

Download

Dateiname:


Dateigröße:

84.34 KB

Heruntergeladen:

271 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 05.05.2014, 12:40 Titel:

Hallo,

statt

Code:

set(gca,'fontsize',schrifftgroesse)

Funktion ohne Link?

verwende

Code:

set(hAx,'fontsize',schrifftgroesse)

Funktion ohne Link?

plotyy nutzt zwei hintereinandergelegte Koordinatensysteme, und so veränderst du die Schriftgröße in beiden statt in nur einem.

Grüße,
Harald

alsastar112

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 54

	Anmeldedatum: 18.12.13

	Wohnort: München

	Version: ---

Verfasst am: 05.05.2014, 13:22 Titel:

übersehen. Danke. blöd von mir

alsastar112

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 54

	Anmeldedatum: 18.12.13

	Wohnort: München

	Version: ---

Verfasst am: 07.05.2014, 16:35 Titel:

Hallo,

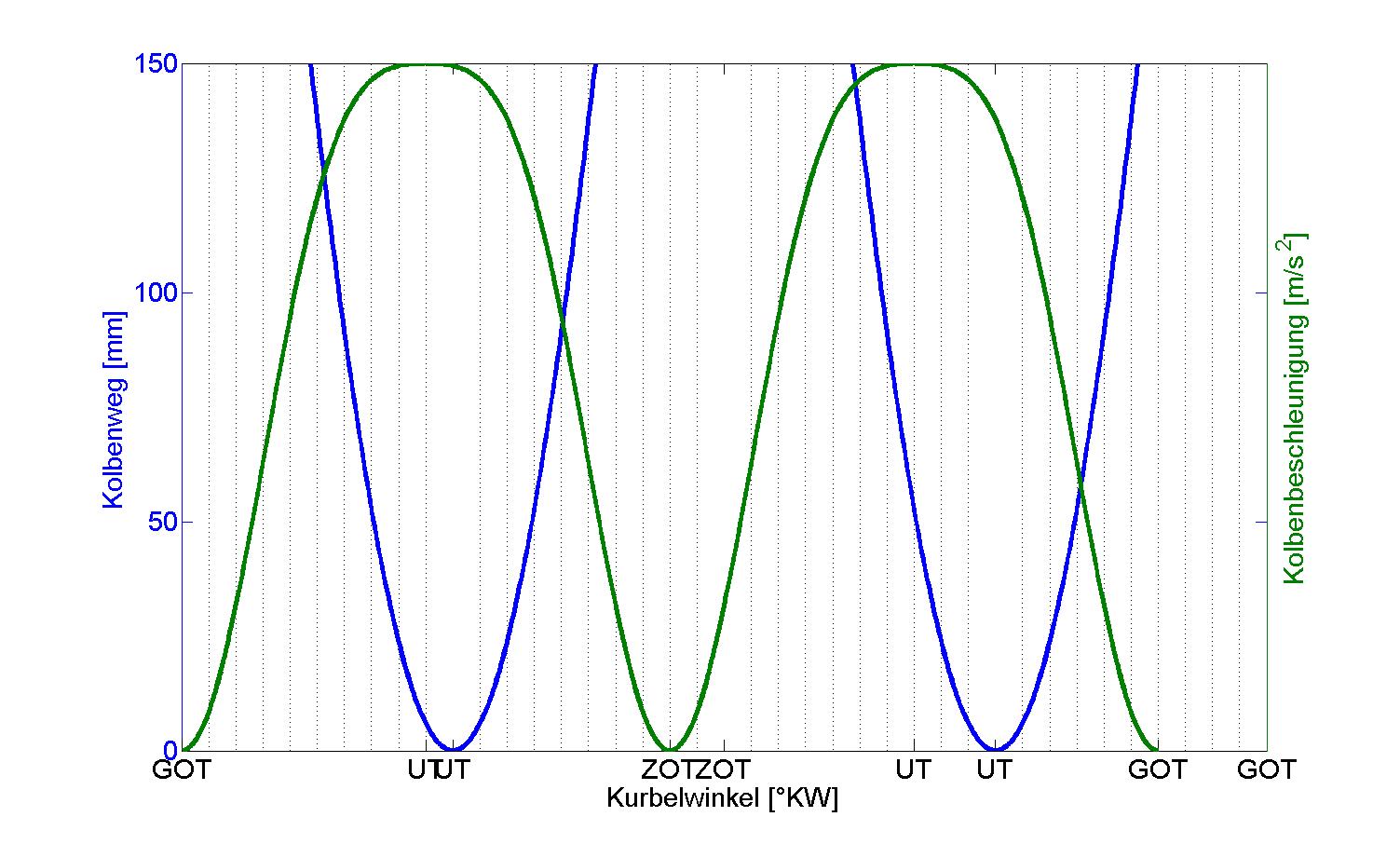

schon wieder probleme. warum liegt GOT nicht am rand, wie kann ich zweite y-axis von -15 bis 15 ändern. Vielen Dank.

Code:

schriftgroesse=22;
for i=1:2
figure
[hAx,hLine1,hLine2] =plotyy(kolben_bewegung1(:,1),kolben_bewegung1(:,2),kolben_bewegung1(:,1),kolben_bewegung1(:,2+i)/1000);

% set(hAx,'fontsize',schriffgroesse)
set(gcf,'position',[50 50 1250 850],'color','w')
set(hAx,'XTick',0:180:720);
set(hAx,'XTickLabel',{'GOT','UT','ZOT','UT','GOT'},'FontSize',schriftgroesse)
xlabel('Kurbelwinkel [°KW]','fontsize',schriffgroesse)
ylabel(hAx(1),'Kolbenweg [mm]','fontsize',schriffgroesse);

if i==1
ylabel(hAx(2),'Kolbengeschwindigkeit [m/s]','fontsize',schriffgroesse);
else
ylabel(hAx(2),'Kolbenbeschleunigung[m/s^2]','fontsize',schriffgroesse);
end
set(hLine1,'LineWidth',4);
set(hLine2,'LineWidth',4);
grid on;

end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

25.19 KB

Heruntergeladen:

297 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.05.2014, 16:39 Titel:

Hallo,

mal folgendes einfügen:

Code:

xlim(hAx, [0 720])
ylim(hAx(2), [-15 15])

Funktion ohne Link?

Grüße,
Harald

alsastar112

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 54

	Anmeldedatum: 18.12.13

	Wohnort: München

	Version: ---

Verfasst am: 08.05.2014, 12:25 Titel:

Hallo Harald,

Mit xlim(hAxx,[0 720]); bekomme ich die folgende Fehlermeldung

Error using xlim (line 30)
Wrong number of arguments

mit xlim(gca,[0 720]); funktionert aber verschiebt die aber nicht ganz richtig

rechts y_axis zeigt mir keine Werten mehr !!!

vielen Dank für die Hilfe

Code:

figure
[hAxx,hLinee1,hLinee2] =plotyy(kolben_bewegung1(:,1),kolben_bewegung1(:,2),kolben_bewegung1(:,1),kolben_bewegung1(:,2+i)/1000);

hold on;

min_y1=min(kolben_bewegung1(:,2));
max_y1=max(kolben_bewegung1(:,2));

min_y2=min(kolben_bewegung1(:,2+i)/1000);
max_y2=max(kolben_bewegung1(:,2+i)/1000);

% set(hAx,'fontsize',schriffgroesse)
set(gcf,'position',[50 50 1250 850],'color','w')
xlim(hAxx,[0 720]);

set(hAxx,'XTick',0:180:720);
set(hAxx,'XTickLabel',{'GOT','UT','ZOT','UT','GOT'},'FontSize',schriftgroesse)
set(hAxx(1),'YTick',0:50:310);
set(hAxx(2),'YTick',-20:-5:20);

xlabel('Kurbelwinkel [°KW]','fontsize',schriffgroesse)
ylabel(hAxx(1),'Kolbenweg [mm]','fontsize',schriffgroesse);

ylim(hAxx(1),[min_y1 max_y1]);
ylim(hAxx(2),[min_y2 max_y2]);

set(hAxx(2),'GridLineStyle','-');
grid minor;
if i==1
ylabel(hAxx(2),'Kolbengeschwindigkeit [m/s]');

else
ylabel(hAxx(2),'Kolbenbeschleunigung [m/s^2]','fontsize',schriffgroesse);
end
set(hLinee1,'LineWidth',4);
set(hLinee2,'LineWidth',4);

end

Funktion ohne Link?


Beschreibung:

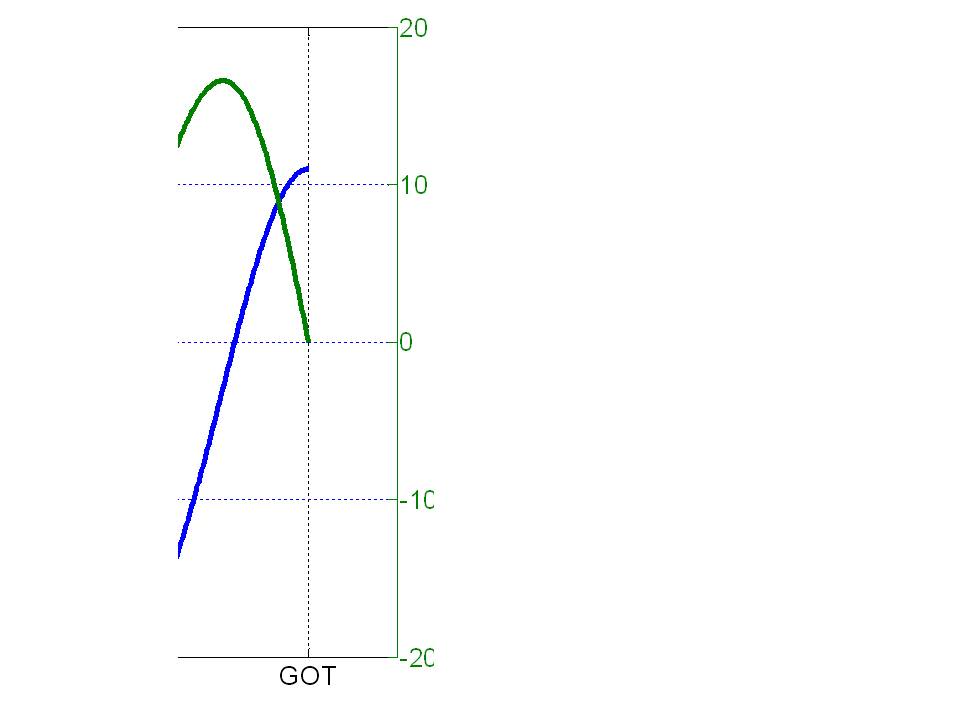

xlim(gca,....)

Download

Dateiname:


Dateigröße:

175.69 KB

Heruntergeladen:

301 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.05.2014, 12:47 Titel:

Hallo,

dann probier bitte mal

Code:

xlim(hAxx(1),[0 720]);
xlim(hAxx(2),[0 720]);

Funktion ohne Link?

Wenn man den Code selber nicht genau so laufen lassen kann, wird es leider manchmal ein bisschen ein Ratespiel...

Grüße,
Harald
