Titel: Polyarea Flächenberechnung
|
 |
| |
 |
 |
Guten Tag,
im Zuge meines Studium sind wir im Modul CAD mit Matlab in Berührung gekommen.
Zur Simulation der Rotation eines Wankelmotor haben wir den im Anhang befindlichen Code entwickelt.

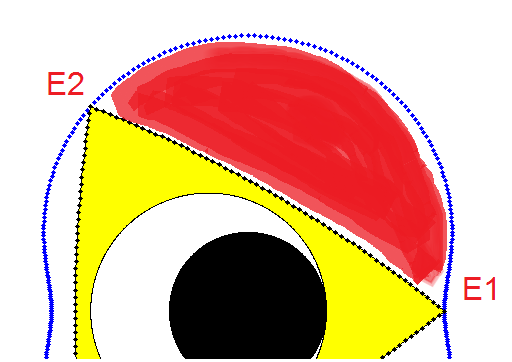

Jetzt soll ich den veränderlichen Arbeitsraum herausfinden (Roter Bereich im Bild.
Meine Idee ist mit Polyarea bei jedem "Schritt" mir die Fläche ausgeben zu lassen.
Dazu möchte ich diese Polyarea festlegen lassen indem ich von E1 die Blaue Linie die Punkte erfassen lasse und dann von E2 die schwarzen Punkte zu E1, damit am Ende ein Polygon entsteht, von dem ich mir die Fläche anzeigen lassen kann. (Siehe Bild)
Leider habe ich keine Idee wie ich an die einzelnen gezeichneten Punkte komme um mir diese in die Polyarea einzuarbeiten.
Ich hoffe, es ist verständlich und es kann mir dabei jemand behilflich sein.
Vielen Dank und beste Grüße
Georg
| Beschreibung: |
|
Download |
| Dateiname: |
Arbeitsraum.png |
| Dateigröße: |
30.13 KB |
| Heruntergeladen: |
347 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
WankelKinematik_04.m |
| Dateigröße: |
2.54 KB |
| Heruntergeladen: |
340 mal |
_________________
Student AVT17 Rostock FH
|
|
|
|
|
|
| GMohr |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 17.06.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.06.2019, 11:14
Titel:
|
|
Niemand eine Idee?
