Titel: Positionierung der Legende eines Plot zum Einbinden in Latex
|
 |
| |
 |
 |
Hallo,
gerade bin ich dabei meine Abschlussarbeit in Latex (Texmaker mit Miktech) zusammenzuschreibseln. Dabei würde ich gerne Matlab-Plots mit der Funktion "laprint" als .eps in die Arbeit einbinden. Hierbei tue ich mir etwas schwer, die Legende so zu platzieren, dass die sie im Dokument gut lesbar ist. Zur Veranschaulichung meines Problems habe ich zwei Bilder angehängt. Die Legende ist in Matlab gut positioniert (mit dem Argument "Southoutside", im Latex-Dokument jedoch verzogen.
Mit dem Befehl
habe ich bereits versucht, die Legende so zu manipulieren, dass der Rahmen und die Position des Plot (hier "l1") passen. Leider ohne Erfolg, da es mir nicht möglich war, die Legende mit diesem Befehl unter das Diagramm zu setzen.
Hat jemand von euch eine Idee, wie ich das Problem angehen könnte?
Ich hoffe ich den richtigen Ort im Forum erwischt.
Viele Grüße,
Sebastian
| Beschreibung: |
| Der Graph, wie er im Latex-Dokument rauskommt |
|
Download |
| Dateiname: |
Graph_Latex.jpg |
| Dateigröße: |
14.02 KB |
| Heruntergeladen: |
561 mal |
| Beschreibung: |

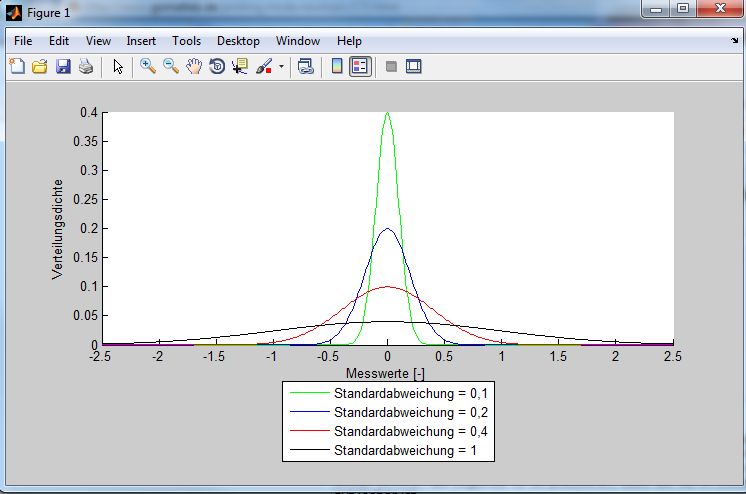

| Der Graph, wie er in Matlab zu sehen ist. |
|
Download |
| Dateiname: |
Graph_Matlab.jpg |
| Dateigröße: |
41.82 KB |
| Heruntergeladen: |
606 mal |
|
|
|
|
|
|
| -Kane- |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.09.2013, 19:30
Titel: Lösung
|
|
Oben rechts ist doch noch Platz Basti
|
|
|
|
|
|
|
